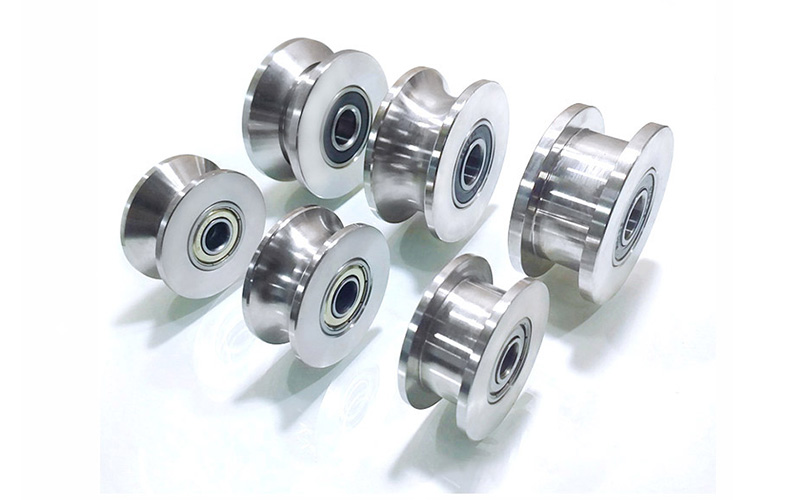

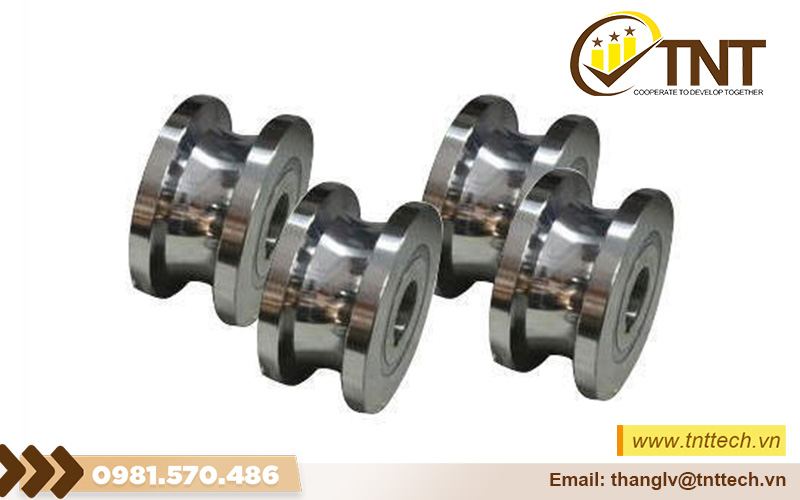

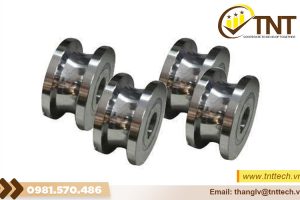

Gia công tiện con lăn dẫn hướng

Gia công tiện con lăn dẫn hướng là hạng mục gia công cơ khí chính xác được ứng dụng phổ biến trong dây chuyền băng tải, máy tự động, hệ thống vận chuyển và thiết bị công nghiệp. Con lăn dẫn hướng có nhiệm vụ định hướng, hỗ trợ chuyển động và duy trì vị trí ổn định của sản phẩm hoặc chi tiết trong quá trình vận hành.

Cơ khí TNT TECH nhận gia công tiện con lăn dẫn hướng CNC theo bản vẽ 2D/3D, từ chi tiết đơn chiếc, chế thử đến sản xuất số lượng theo lô, đáp ứng yêu cầu về kích thước, độ đồng tâm, độ tròn, dung sai lắp ghép và chất lượng bề mặt.

Gia công tiện con lăn dẫn hướng theo bản vẽ

Con lăn dẫn hướng thường có kết cấu dạng trụ, bao gồm đường kính ngoài, đường kính trong, bậc trục, rãnh, lỗ tâm hoặc các vị trí lắp vòng bi tùy theo thiết kế. Một số loại con lăn còn yêu cầu gia công ren, then, rãnh chặn hoặc các vị trí lắp ghép với cụm máy.

• Với đặc điểm hình học chủ yếu là các bề mặt tròn xoay, tiện CNC là phương pháp phù hợp để tạo hình và kiểm soát kích thước của con lăn. TNT TECH tiếp nhận bản vẽ kỹ thuật hoặc mẫu thực tế để phân tích kết cấu, vật liệu và yêu cầu dung sai trước khi triển khai gia công.
• Quá trình tiện được thực hiện từ gia công phá phôi, tiện thô, tiện bán tinh đến tiện tinh. Những vị trí yêu cầu độ chính xác cao như cổ trục, bề mặt lắp vòng bi, đường kính dẫn hướng và mặt đầu được kiểm soát riêng theo yêu cầu bản vẽ.

Đối với con lăn có thêm các bề mặt phay, lỗ ngang hoặc rãnh đặc biệt, tiện CNC có thể kết hợp với phay, khoan, doa và các nguyên công gia công khác.

Vật liệu gia công con lăn dẫn hướng

Vật liệu được lựa chọn dựa trên tải trọng, tốc độ quay, môi trường làm việc, yêu cầu chống mài mòn và tuổi thọ của con lăn.

• Các loại thép như C45, S45C phù hợp với nhiều loại con lăn dẫn hướng cơ khí thông dụng, có khả năng gia công tốt và đáp ứng yêu cầu về độ bền.
• Đối với con lăn chịu tải và yêu cầu độ bền cao hơn, SCM440 có thể được sử dụng và kết hợp xử lý nhiệt để nâng cao cơ tính.
• Trong trường hợp yêu cầu chống ăn mòn, đặc biệt đối với môi trường ẩm hoặc tiếp xúc với hóa chất, SUS304, SUS316 và SUS316L là những vật liệu có thể được lựa chọn tùy điều kiện sử dụng.
• Đối với các vị trí cần khả năng chống mài mòn cao, vật liệu hoặc phương án xử lý bề mặt có thể được lựa chọn dựa trên tải trọng và tần suất làm việc thực tế.

Ngoài ra, tùy kết cấu con lăn, TNT TECH có thể gia công các vật liệu khác theo yêu cầu cụ thể trên bản vẽ.

Công nghệ tiện CNC con lăn dẫn hướng

Để đảm bảo độ chính xác, quá trình gia công tiện con lăn dẫn hướng CNC cần được kiểm soát từ bước chuẩn bị phôi và xác định chuẩn gia công.

• Sau khi phôi được cắt theo kích thước phù hợp, chi tiết được gá trên máy tiện CNC. Các nguyên công cơ bản có thể bao gồm tiện mặt đầu, tiện đường kính ngoài, tiện đường kính trong, tiện bậc, tiện rãnh, tiện ren và khoan tâm.
• Đối với bề mặt lắp vòng bi, yêu cầu về đường kính và độ đồng tâm cần được kiểm soát chặt chẽ. Sai lệch tại vị trí này có thể ảnh hưởng đến độ chính xác quay và tuổi thọ của cụm vòng bi.
• Các bề mặt quan trọng thường được gia công qua nhiều bước để giảm lượng dư và đạt kích thước cuối cùng. Sau tiện tinh, tùy yêu cầu có thể tiếp tục mài, xử lý nhiệt hoặc xử lý bề mặt.

Với những con lăn có yêu cầu cao về độ chính xác hình học, việc kiểm soát độ đảo hướng kính, độ đồng tâm và độ tròn là yếu tố quan trọng trong quá trình kiểm tra.

Yêu cầu kỹ thuật và kiểm tra chất lượng

Con lăn dẫn hướng thường làm việc với chuyển động quay liên tục, vì vậy độ đồng tâm và độ đảo là những thông số cần được đặc biệt quan tâm.

• Các kích thước cần kiểm soát có thể bao gồm đường kính ngoài, đường kính trong, chiều dài, đường kính cổ trục, kích thước rãnh, vị trí ren và các dung sai lắp ghép.
• Đối với vị trí lắp vòng bi, kích thước phải phù hợp với yêu cầu của vòng bi và dung sai trên bản vẽ. Bề mặt lắp ghép cần đảm bảo độ chính xác và chất lượng bề mặt để hạn chế hiện tượng lỏng, kẹt hoặc sai lệch khi lắp ráp.
• TNT TECH có thể sử dụng thước cặp, panme ngoài, panme trong, đồng hồ so, dưỡng kiểm và các thiết bị đo phù hợp để kiểm tra sản phẩm sau gia công.
• Ngoài kích thước, chất lượng bề mặt cũng được kiểm soát nhằm hạn chế bavia, vết dao và các khuyết tật ảnh hưởng đến quá trình lắp ráp.

Đối với sản phẩm có dung sai chặt, yêu cầu đo kiểm sẽ được thực hiện theo các thông số kỹ thuật được quy định trên bản vẽ.

Ứng dụng của con lăn dẫn hướng

Con lăn dẫn hướng được sử dụng trong nhiều hệ thống máy móc và dây chuyền sản xuất công nghiệp.

• Trong hệ thống băng tải, con lăn có thể được sử dụng để định hướng sản phẩm, hỗ trợ chuyển động hoặc duy trì vị trí của hàng hóa trong quá trình vận chuyển.
• Trong dây chuyền tự động hóa, con lăn dẫn hướng được sử dụng để dẫn hướng phôi, sản phẩm hoặc các cơ cấu chuyển động.
• Trong máy gia công và thiết bị sản xuất, con lăn có thể đóng vai trò hỗ trợ, dẫn hướng hoặc duy trì quỹ đạo chuyển động của chi tiết.
• Ngoài ra, con lăn dẫn hướng còn được sử dụng trong máy đóng gói, máy cán, máy cuộn, dây chuyền lắp ráp, hệ thống logistics và thiết bị vận chuyển công nghiệp.
• Tùy vào ứng dụng, con lăn có thể được thiết kế với nhiều đường kính, chiều dài, vật liệu và phương án lắp đặt khác nhau.

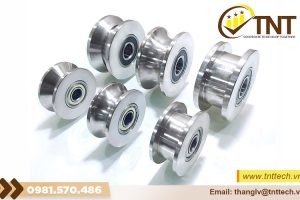

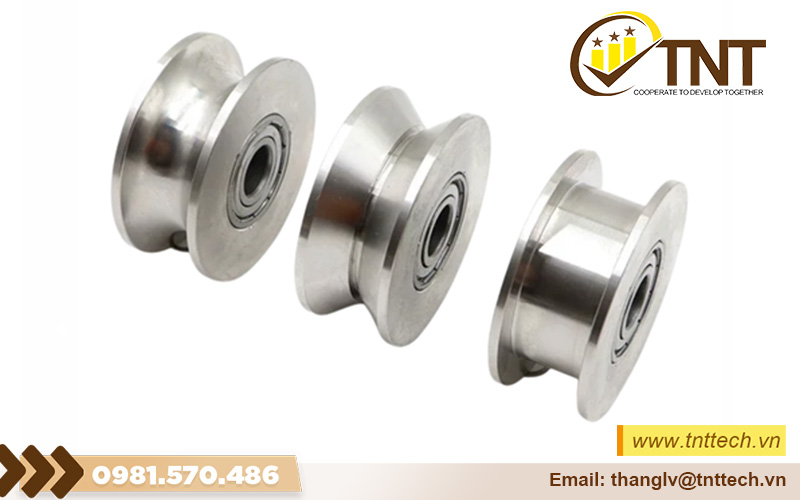

Nhận gia công tiện con lăn dẫn hướng theo yêu cầu

Cơ khí TNT TECH nhận gia công tiện con lăn dẫn hướng CNC theo bản vẽ, phục vụ gia công đơn chiếc, chế thử và sản xuất theo lô.

• Khách hàng có thể gửi bản vẽ 2D, file 3D STEP/STP, DWG, DXF hoặc mẫu thực tế. TNT TECH sẽ kiểm tra kích thước, vật liệu, dung sai và yêu cầu lắp ráp để đưa ra phương án gia công phù hợp.
• Các hạng mục có thể thực hiện gồm tiện đường kính ngoài, tiện cổ trục, tiện lỗ, tiện rãnh, tiện ren, khoan, doa và gia công các vị trí lắp vòng bi theo thiết kế.
• Mục tiêu của quá trình gia công là đảm bảo đúng vật liệu – đúng kích thước – đúng dung sai – đúng độ đồng tâm – đúng yêu cầu lắp ráp.

Nếu doanh nghiệp đang cần gia công tiện con lăn dẫn hướng CNC, hãy gửi bản vẽ hoặc mẫu thực tế để TNT TECH kiểm tra và báo giá.
