Gia công khớp nối mặt bích

Khớp nối mặt bích là một chi tiết cơ khí được sử dụng để liên kết hai trục hoặc hai cụm truyền động thông qua mặt bích và hệ thống bulong. Đây là một dạng khớp nối được sử dụng phổ biến trong các thiết bị công nghiệp, máy chế tạo, hệ thống băng tải, máy tự động hóa và nhiều dây chuyền sản xuất.

Về cấu tạo, khớp nối mặt bích thường gồm phần thân hoặc moay-ơ, mặt bích, lỗ lắp trục và hệ thống lỗ bulong. Tùy theo thiết kế, sản phẩm có thể được gia công thêm rãnh then, lỗ ren, bậc định tâm, vai trục hoặc các bề mặt lắp ghép có dung sai chính xác.

Trong thực tế, gia công khớp nối mặt bích không đơn thuần là tạo hình một chi tiết tròn và khoan lỗ. Các bề mặt và vị trí lỗ có mối quan hệ hình học chặt chẽ với nhau. Lỗ lắp trục phải đảm bảo đúng kích thước, mặt bích phải vuông góc với tâm trục, các lỗ bulong phải đúng vị trí trên vòng chia và toàn bộ chi tiết cần đảm bảo độ đồng tâm theo yêu cầu.

Cơ khí TNT TECH nhận gia công khớp nối mặt bích theo bản vẽ kỹ thuật 2D, mô hình 3D hoặc mẫu thực tế, đáp ứng nhu cầu gia công đơn chiếc, gia công mẫu và sản xuất số lượng theo yêu cầu.

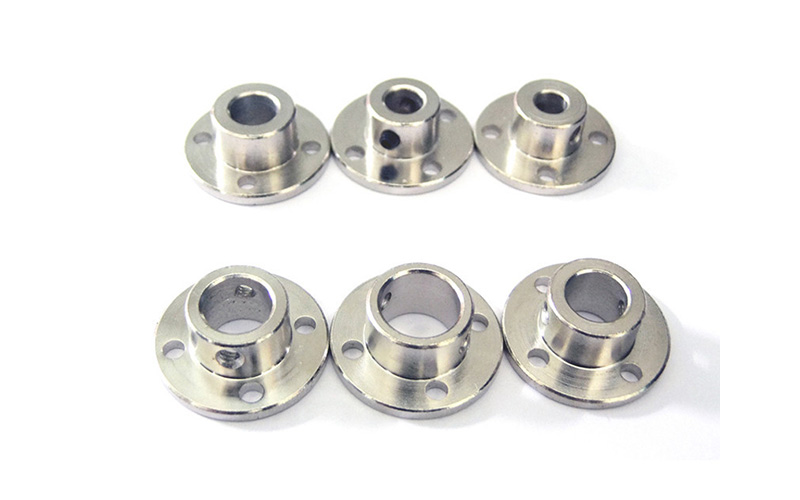

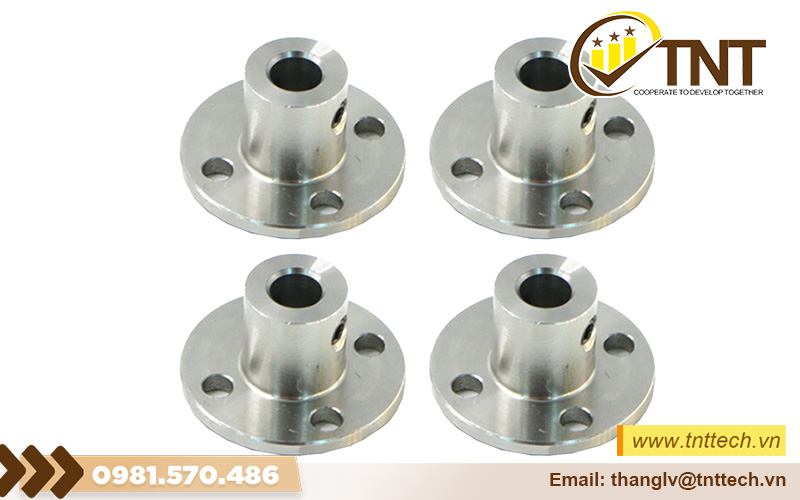

Đặc điểm của khớp nối mặt bích

Khớp nối mặt bích thường có dạng tròn đối xứng quanh tâm, giúp truyền chuyển động và mô-men xoắn giữa các cụm máy. Phần mặt bích được thiết kế với các lỗ bulong bố trí theo đường kính vòng chia. Tùy kết cấu, số lượng lỗ có thể thay đổi theo từng thiết kế.

• Một trong những đặc điểm quan trọng nhất của chi tiết là độ đồng tâm giữa lỗ trục và đường kính ngoài. Nếu hai đường kính này bị lệch tâm, khi khớp nối quay có thể phát sinh rung động, làm tăng tải lên ổ bi, trục và các bộ phận liên quan.
• Mặt bích cũng cần đảm bảo độ phẳng và độ vuông góc với tâm trục. Điều này giúp hai nửa khớp nối tiếp xúc ổn định khi lắp ráp, đồng thời hạn chế sai lệch trong quá trình truyền động.
• Các lỗ bulong cần được gia công đúng đường kính, số lượng và vị trí. Với những khớp nối có yêu cầu cao, vị trí tâm của từng lỗ phải được kiểm soát chính xác theo đường kính vòng chia trên bản vẽ.
• Ngoài ra, khớp nối có thể được thiết kế thêm rãnh then hoặc các bề mặt định vị. Những vị trí này cần được gia công theo đúng kích thước và quan hệ với tâm trục.

Quy trình gia công khớp nối mặt bích

Quá trình gia công khớp nối mặt bích CNC bắt đầu từ việc tiếp nhận và phân tích bản vẽ. Các thông số như đường kính ngoài, chiều dày mặt bích, đường kính lỗ trục, số lượng lỗ bulong, đường kính vòng chia, rãnh then, dung sai và vật liệu được xác định trước khi lập quy trình.

• Sau khi xác định yêu cầu kỹ thuật, phôi được lựa chọn theo đúng mác vật liệu. Đối với khớp nối dạng tròn, phôi thường được chuẩn bị từ thép tròn đặc, phôi thép rèn hoặc vật liệu dạng tấm tùy kích thước và kết cấu.
• Công đoạn tiện CNC được sử dụng để tạo các đường kính ngoài, mặt đầu, bậc trục và lỗ trung tâm. Việc tạo chuẩn chính xác ngay từ đầu giúp các nguyên công tiếp theo đảm bảo quan hệ hình học giữa các bề mặt.
• Sau đó, hệ thống lỗ bulong được gia công bằng máy CNC. Tọa độ các lỗ được xác định dựa trên tâm chi tiết và đường kính vòng chia. Nếu thiết kế có lỗ ren, công đoạn khoan và taro được thực hiện theo kích thước ren trên bản vẽ.
• Đối với lỗ trục yêu cầu dung sai cao, có thể thực hiện khoét, doa hoặc gia công tinh nhằm đạt kích thước và độ chính xác cần thiết.
• Nếu khớp nối có rãnh then, vị trí rãnh được gia công bằng phay CNC hoặc phương pháp phù hợp. Sau gia công, toàn bộ cạnh sắc và ba via được xử lý trước khi kiểm tra.

Các vật liệu gia công khớp nối mặt bích

Cơ khí TNT TECH nhận gia công khớp nối mặt bích bằng nhiều mác vật liệu chuyên ngành cơ khí, tùy thuộc vào tải trọng, mô-men xoắn, tốc độ quay và môi trường làm việc.

• C45 theo EN 10083-2 là vật liệu phổ biến cho các khớp nối thông dụng. Thép C45 có khả năng gia công tốt và cơ tính phù hợp với nhiều chi tiết truyền động.
• S45C theo JIS G4051 cũng được sử dụng rộng rãi trong chế tạo chi tiết máy, trục, mặt bích và các bộ phận truyền lực.
• Đối với khớp nối chịu tải lớn hoặc yêu cầu cơ tính cao, SCM440 theo JIS G4053 là lựa chọn đáng cân nhắc. Đây là thép hợp kim Cr-Mo có khả năng nhiệt luyện, phù hợp với các chi tiết chịu mô-men và tải trọng cao.
• Trong môi trường yêu cầu chống ăn mòn, có thể sử dụng SUS304 hoặc SUS316. Hai mác inox này được sử dụng trong nhiều thiết bị công nghiệp, đặc biệt khi sản phẩm phải làm việc trong môi trường ẩm hoặc có tác nhân ăn mòn.
• Đối với hệ thống tự động hóa cần giảm trọng lượng, A6061-T6 và A7075-T6 có thể được sử dụng cho một số thiết kế khớp nối phù hợp.
• Việc lựa chọn vật liệu cần căn cứ vào điều kiện làm việc thực tế và yêu cầu kỹ thuật trên bản vẽ, không nên chỉ lựa chọn dựa trên kích thước chi tiết.

Ứng dụng của khớp nối mặt bích

Khớp nối mặt bích được ứng dụng rộng rãi trong các hệ thống truyền động công nghiệp. Trong máy chế tạo, sản phẩm có thể được sử dụng để liên kết trục động cơ với trục dẫn động hoặc kết nối các cụm truyền động.

• Trong hệ thống băng tải, khớp nối có thể được sử dụng tại các cụm truyền động để kết nối động cơ, hộp giảm tốc và trục dẫn động.
• Trong các thiết bị tự động hóa, khớp nối mặt bích được sử dụng cho các cơ cấu truyền động, bàn máy, cụm quay và các thiết bị cần liên kết cơ khí chắc chắn.
• Sản phẩm cũng xuất hiện trong máy đóng gói, máy ép, máy cán, máy công nghiệp, hệ thống bơm, quạt, hộp giảm tốc, thiết bị nâng hạ và dây chuyền sản xuất tự động.
• Ưu điểm của kết cấu mặt bích là khả năng tháo lắp tương đối thuận tiện. Khi cần bảo trì hoặc thay thế cụm máy, hệ thống bulong cho phép tháo rời các bộ phận mà không cần phá hủy liên kết.

Yêu cầu kỹ thuật khi gia công khớp nối mặt bích

Đối với gia công khớp nối mặt bích, độ chính xác của lỗ trục là một trong những yếu tố quan trọng nhất. Lỗ cần đảm bảo đúng kích thước và dung sai để tạo mối ghép phù hợp với trục.

• Độ đồng tâm giữa lỗ trục và đường kính ngoài phải được kiểm soát nhằm hạn chế rung động khi chi tiết quay. Với khớp nối hoạt động ở tốc độ cao, yêu cầu này càng trở nên quan trọng.
• Mặt bích cần đảm bảo độ phẳng và độ vuông góc với tâm trục. Sai lệch tại mặt bích có thể làm hai nửa khớp nối không tiếp xúc đều khi lắp ráp.
• Hệ thống lỗ bulong cần đảm bảo đúng đường kính, số lượng và vị trí. Đặc biệt, sai lệch trên đường kính vòng chia có thể khiến hai chi tiết không thể lắp ghép chính xác.
• Đối với khớp nối yêu cầu cao về tốc độ quay, có thể cần kiểm tra thêm độ đảo, độ đồng tâm và cân bằng động tùy theo thiết kế.
• Sau gia công, sản phẩm cần được làm sạch, xử lý ba via và kiểm tra các kích thước quan trọng trước khi bàn giao.

Năng lực gia công của Cơ khí TNT TECH

Cơ khí TNT TECH nhận gia công khớp nối mặt bích từ những chi tiết đơn giản đến các sản phẩm có yêu cầu kỹ thuật cao.

Với hệ thống gia công CNC, TNT TECH có thể thực hiện nhiều nguyên công như tiện CNC, phay CNC, khoan, taro, doa, phay rãnh then và gia công các bề mặt lắp ghép.

Khách hàng có thể cung cấp bản vẽ PDF, DWG, DXF, STEP, STP hoặc mẫu thực tế. Đội ngũ kỹ thuật sẽ phân tích kết cấu, vật liệu và dung sai để lựa chọn phương án gia công phù hợp.

TNT TECH hướng đến việc kiểm soát sản phẩm từ khâu tiếp nhận bản vẽ, lựa chọn vật liệu, chuẩn bị phôi, gia công, kiểm tra đến hoàn thiện. Điều này giúp hạn chế sai lệch giữa sản phẩm thực tế và yêu cầu kỹ thuật ban đầu.

Liên hệ gia công khớp nối mặt bích

Nếu doanh nghiệp đang cần gia công khớp nối mặt bích CNC, hãy gửi bản vẽ hoặc mẫu sản phẩm để Cơ khí TNT TECH kiểm tra và tư vấn.

TNT TECH nhận gia công đơn chiếc, sản phẩm mẫu, số lượng nhỏ và sản xuất theo lô, phù hợp với nhu cầu chế tạo máy, sửa chữa thiết bị và sản xuất công nghiệp.
