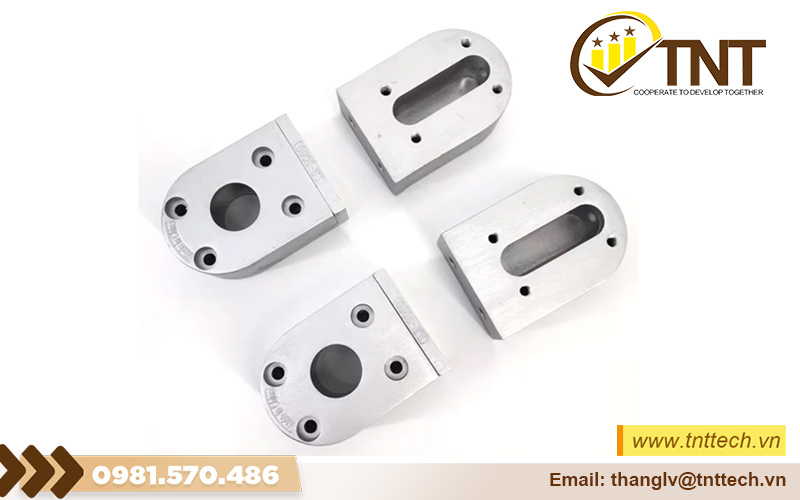

Gia công gối đỡ băng tải nhôm

Gia công gối đỡ băng tải nhôm là một trong những hạng mục gia công cơ khí được sử dụng phổ biến trong hệ thống băng tải, dây chuyền tự động hóa, máy lắp ráp và thiết bị công nghiệp. Gối đỡ có nhiệm vụ cố định, định vị và hỗ trợ các cụm trục, con lăn hoặc cơ cấu chuyển động trên khung băng tải.

Với đặc tính nhẹ, khả năng chống ăn mòn tốt và phù hợp với các hệ thống khung nhôm định hình, gối đỡ bằng nhôm được sử dụng ngày càng rộng rãi trong các dây chuyền sản xuất hiện đại. Tuy nhiên, để gối đỡ làm việc ổn định, các vị trí lỗ lắp, bề mặt định vị và kích thước liên kết cần được gia công chính xác.

Cơ khí TNT TECH nhận gia công gối đỡ băng tải nhôm CNC theo bản vẽ, phù hợp với nhu cầu chế tạo đơn chiếc, làm mẫu và sản xuất số lượng.

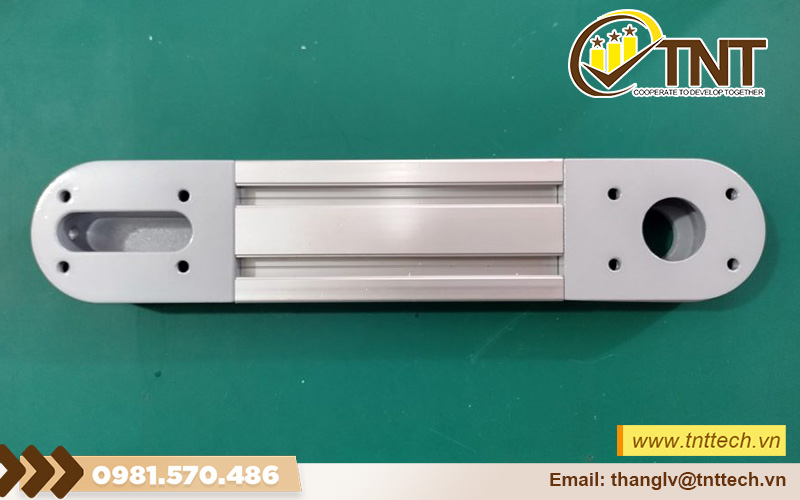

Gia công gối đỡ băng tải nhôm theo bản vẽ

Gối đỡ băng tải nhôm thường được thiết kế với kết cấu dạng khối hoặc bản đỡ, trên đó bố trí các lỗ bắt vít, lỗ lắp trục, lỗ ren hoặc các bề mặt định vị. Tùy cấu tạo băng tải, gối đỡ có thể được thiết kế riêng để phù hợp với kích thước khung, đường kính trục và vị trí lắp đặt.

Khi gia công gối đỡ băng tải nhôm CNC, bản vẽ kỹ thuật là cơ sở quan trọng để xác định chính xác kích thước và yêu cầu của sản phẩm. Các thông số như chiều dài, chiều rộng, chiều cao, đường kính lỗ, khoảng cách tâm lỗ, độ sâu lỗ và vị trí ren cần được kiểm soát theo thiết kế.

Đặc biệt, các lỗ dùng để lắp trục hoặc vòng bi cần có kích thước phù hợp để đảm bảo quá trình lắp ráp. Các lỗ bắt vít trên gối đỡ cũng cần đảm bảo đúng vị trí để khi lắp lên khung băng tải không phát sinh sai lệch.

Với những sản phẩm sử dụng trong dây chuyền tự động hóa, gối đỡ thường phải đảm bảo sự ổn định về kích thước giữa các chi tiết. Vì vậy, gia công CNC là phương án phù hợp để kiểm soát độ chính xác và tính đồng nhất của sản phẩm.

Vật liệu sử dụng để gia công gối đỡ nhôm

Nhôm được lựa chọn cho gối đỡ băng tải nhờ trọng lượng nhẹ, khả năng gia công tốt và khả năng chống ăn mòn phù hợp với nhiều môi trường công nghiệp.

• Một số vật liệu nhôm thường được sử dụng trong gia công cơ khí chính xác gồm A6061-T6, A6082-T6 và A7075-T6.
• Trong đó, A6061-T6 là lựa chọn phổ biến cho các chi tiết cơ khí, gá lắp và kết cấu băng tải nhờ sự cân bằng giữa khả năng gia công, độ bền và trọng lượng.
• A6082-T6 có cơ tính tốt và có thể được sử dụng cho các chi tiết yêu cầu khả năng chịu tải cao hơn.
• Trong những trường hợp cần độ bền cao và kết cấu chịu lực, A7075-T6 có thể được cân nhắc. Tuy nhiên, việc lựa chọn vật liệu cần căn cứ vào tải trọng và điều kiện làm việc thực tế.

Ngoài vật liệu nền, gối đỡ có thể được xử lý bề mặt như anodizing tùy theo yêu cầu về thẩm mỹ, khả năng chống oxy hóa và môi trường sử dụng.

Công nghệ gia công gối đỡ băng tải nhôm CNC

Do gối đỡ thường có nhiều lỗ, mặt phẳng và vị trí định vị, phay CNC là phương pháp gia công phù hợp để tạo hình sản phẩm.

• Quá trình bắt đầu từ việc lựa chọn phôi nhôm có kích thước phù hợp. Phôi được gá cố định trên máy nhằm đảm bảo độ ổn định trong quá trình cắt.
• Công đoạn phay thô được thực hiện để loại bỏ phần vật liệu dư và tạo hình cơ bản. Sau đó, các bề mặt quan trọng tiếp tục được phay tinh để đạt kích thước và độ phẳng theo yêu cầu.
• Các lỗ bắt vít, lỗ ren và lỗ lắp trục được gia công bằng các nguyên công khoan, khoét, doa hoặc taro tùy theo thiết kế.
• Đối với gối đỡ có nhiều lỗ bố trí theo tọa độ, máy CNC giúp kiểm soát chính xác khoảng cách giữa các tâm lỗ. Đây là yếu tố quan trọng khi sản phẩm cần lắp ghép với khung nhôm định hình hoặc các cụm chi tiết có sẵn.

Một quy trình cơ bản có thể bao gồm:

Chuẩn bị phôi → phay thô → phay tinh → khoan → khoét/doa → taro → gia công hoàn thiện → kiểm tra.

Với các sản phẩm có yêu cầu cao về độ chính xác, trình tự gá đặt cũng cần được tính toán để hạn chế sai lệch tích lũy giữa các nguyên công.

Yêu cầu độ chính xác khi gia công gối đỡ

Gối đỡ tuy là chi tiết có kích thước tương đối nhỏ nhưng lại có ảnh hưởng trực tiếp đến độ ổn định của cụm băng tải.

• Vị trí quan trọng nhất thường là lỗ lắp trục hoặc vòng bi. Nếu tâm lỗ bị lệch so với thiết kế, trục hoặc con lăn có thể bị sai vị trí, dẫn đến hiện tượng lệch, rung hoặc tăng tải trong quá trình vận hành.
• Khoảng cách giữa các lỗ bắt vít cũng cần được kiểm soát chính xác để đảm bảo khả năng lắp đặt. Đối với các gối đỡ được lắp đối xứng hai bên băng tải, sự sai lệch giữa hai bên có thể ảnh hưởng đến độ song song của trục và con lăn.
• Bề mặt đáy hoặc mặt lắp ghép cũng cần đảm bảo độ phẳng cần thiết. Điều này giúp gối đỡ tiếp xúc ổn định với khung nhôm hoặc kết cấu máy.
• Tùy theo yêu cầu bản vẽ, quá trình kiểm tra có thể sử dụng thước cặp, panme, đồng hồ so, dưỡng kiểm và các thiết bị đo phù hợp.

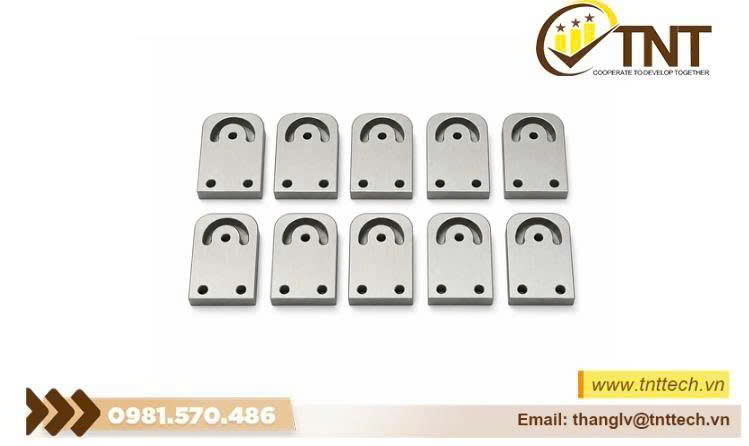

Đối với sản phẩm sản xuất hàng loạt, việc kiểm soát kích thước giữa các sản phẩm còn giúp đảm bảo khả năng lắp lẫn và giảm thời gian hiệu chỉnh khi lắp ráp dây chuyền.

Ứng dụng của gối đỡ băng tải nhôm

Gối đỡ băng tải nhôm được sử dụng trong nhiều loại băng tải và thiết bị tự động hóa.

• Trong hệ thống băng tải con lăn, gối đỡ có thể được sử dụng để cố định các đầu trục con lăn vào khung. Với băng tải dây đai, gối đỡ có thể được thiết kế để lắp các cụm con lăn chủ động, bị động hoặc các cơ cấu truyền động.
• Gối đỡ nhôm cũng phù hợp với các hệ thống sử dụng khung nhôm định hình, nơi yêu cầu kết cấu nhẹ và khả năng tháo lắp linh hoạt.
• Ngoài ngành logistics, sản phẩm còn có thể được ứng dụng trong dây chuyền lắp ráp linh kiện điện tử, máy đóng gói, hệ thống phân loại sản phẩm, thiết bị kiểm tra tự động và các máy chuyên dụng.
• Việc thiết kế và gia công theo bản vẽ giúp gối đỡ có thể phù hợp với từng loại khung, trục, vòng bi và không gian lắp đặt cụ thể.

Đây cũng là ưu điểm của phương án gia công CNC so với việc sử dụng các sản phẩm tiêu chuẩn không phù hợp hoàn toàn với thiết kế máy.

Nhận gia công gối đỡ băng tải nhôm CNC

Cơ khí TNT TECH nhận gia công gối đỡ băng tải nhôm CNC theo bản vẽ, mẫu thực tế hoặc yêu cầu kỹ thuật của khách hàng.

1. Vật liệu có thể lựa chọn A6061-T6, A6082-T6, A7075-T6 tùy theo yêu cầu về độ bền, trọng lượng và điều kiện sử dụng.
2. Sản phẩm có thể được gia công phay CNC, khoan, doa, taro và hoàn thiện theo bản vẽ. Khách hàng có thể đặt gia công đơn chiếc, sản xuất mẫu hoặc số lượng lớn.
3. Ngoài gối đỡ băng tải, Cơ khí TNT TECH nhận gia công bản mã nhôm, gá đỡ, đồ gá, khối nhôm CNC, chi tiết máy, linh kiện tự động hóa và các chi tiết cơ khí chính xác theo yêu cầu.
4. Khách hàng chỉ cần gửi bản vẽ 2D, 3D hoặc mẫu thực tế để được tư vấn phương án gia công và báo giá.
