Gia công trục dẫn hướng chống xoay

Trục dẫn hướng chống xoay là chi tiết cơ khí được sử dụng trong các cơ cấu chuyển động tịnh tiến, có nhiệm vụ dẫn hướng cho piston, bàn trượt, cụm gá hoặc cơ cấu chấp hành đồng thời hạn chế hiện tượng xoay quanh trục.

Khác với trục dẫn hướng thông thường, trục chống xoay thường được thiết kế thêm rãnh dẫn hướng, mặt phẳng chống xoay, then hoặc biên dạng đặc biệt. Kết cấu này giúp chi tiết chuyển động theo phương mong muốn mà không bị xoay trong quá trình làm việc.

Loại trục này xuất hiện phổ biến trong máy tự động hóa, máy ép, cơ cấu khí nén – thủy lực, jig – đồ gá, máy lắp ráp, cơ cấu nâng hạ và các thiết bị công nghiệp.

Trong quá trình gia công trục dẫn hướng chống xoay, độ đồng tâm giữa các bậc trục, độ thẳng, đường kính làm việc và vị trí rãnh chống xoay cần được kiểm soát chặt chẽ. Với những trục làm việc kết hợp bạc dẫn hướng hoặc ổ trượt, chất lượng bề mặt cũng ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của cơ cấu.

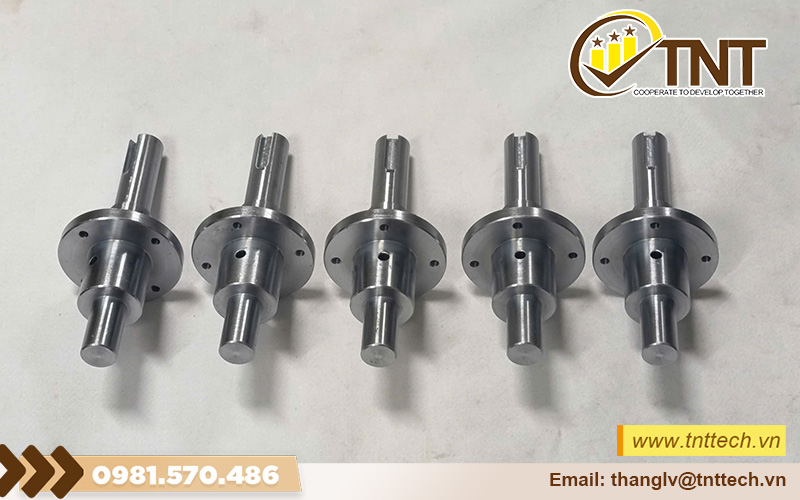

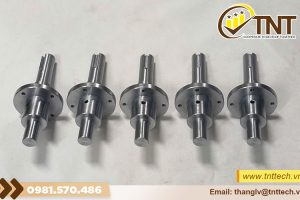

Cơ khí TNT TECH nhận gia công trục dẫn hướng chống xoay theo bản vẽ 2D, mô hình 3D hoặc mẫu thực tế, đáp ứng nhu cầu gia công đơn chiếc, gia công mẫu và sản xuất theo lô.

Đặc điểm của trục dẫn hướng chống xoay

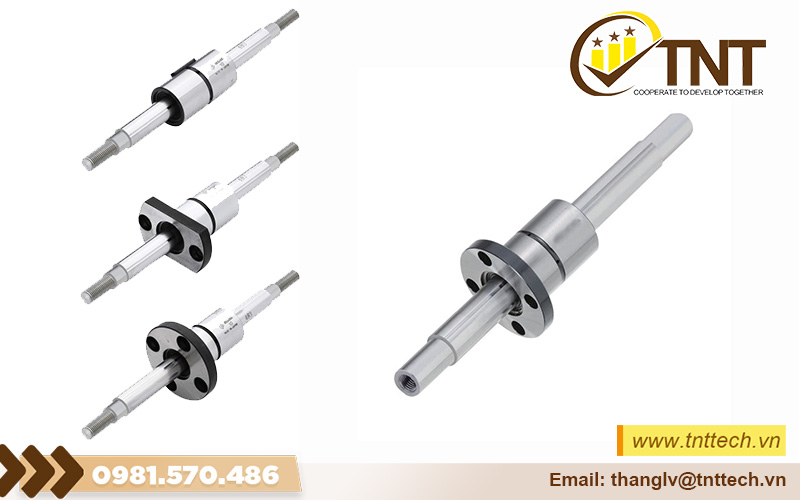

Trục dẫn hướng chống xoay thường có dạng trụ với một hoặc nhiều đường kính khác nhau. Phần làm việc có thể được thiết kế dạng trục tròn kết hợp rãnh dọc, mặt phẳng hoặc biên dạng đặc biệt nhằm tạo cơ cấu chống xoay.

Đối với trục có rãnh chống xoay, vị trí và kích thước rãnh phải được gia công chính xác so với tâm trục. Sai lệch vị trí có thể khiến cơ cấu bị kẹt, tăng ma sát hoặc không đạt đúng hành trình thiết kế.

Một số loại trục được thiết kế với nhiều bậc đường kính để lắp bạc, ổ bi, vòng chặn hoặc các bộ phận liên kết. Các vị trí này thường yêu cầu dung sai kích thước và độ đồng tâm phù hợp với chi tiết đối ứng.

Bề mặt làm việc của trục có thể được mài tròn ngoài nhằm đạt độ chính xác và độ nhẵn cao. Với những cơ cấu hoạt động liên tục, bề mặt tốt giúp giảm ma sát, hạn chế mài mòn và tăng tuổi thọ của bạc dẫn hướng.

Quy trình gia công trục dẫn hướng chống xoay

Quá trình gia công trục dẫn hướng chống xoay bắt đầu bằng việc phân tích bản vẽ để xác định đường kính, chiều dài, số lượng bậc trục, dung sai, yêu cầu độ nhám và kết cấu chống xoay.

Phôi được lựa chọn theo đúng mác vật liệu và kích thước phù hợp. Phôi thường có lượng dư để thực hiện các bước tiện thô, tiện tinh và mài hoàn thiện nếu cần.

Trên máy tiện CNC, các bề mặt trụ, bậc trục, vai trục, rãnh và các vị trí ren được gia công theo chương trình. Đối với những trục yêu cầu độ chính xác cao, kỹ thuật viên cần kiểm soát tốt độ cứng vững của phôi và phương án gá để hạn chế cong hoặc rung trong quá trình cắt.

Sau công đoạn tiện, phần chống xoay được gia công bằng phay CNC hoặc các phương pháp phù hợp với thiết kế. Rãnh có thể được gia công bằng dao phay ngón, dao phay rãnh hoặc dụng cụ chuyên dụng.

Nếu bản vẽ yêu cầu nhiệt luyện, trục được xử lý nhiệt trước công đoạn gia công tinh hoặc mài tùy theo quy trình công nghệ.

Công đoạn cuối có thể bao gồm mài tròn ngoài, mài rãnh hoặc xử lý bề mặt nhằm đạt kích thước và độ nhám yêu cầu.

Sau gia công, sản phẩm được kiểm tra đường kính, chiều dài, độ đồng tâm, độ thẳng, vị trí rãnh chống xoay và các yêu cầu kỹ thuật khác trên bản vẽ.

Vật liệu gia công trục dẫn hướng chống xoay

Vật liệu được lựa chọn dựa trên tải trọng, tốc độ chuyển động, môi trường làm việc, yêu cầu độ cứng và tuổi thọ của trục.

C45 theo EN 10083-2 và S45C theo JIS G4051 phù hợp với những trục dẫn hướng làm việc trong điều kiện tải trọng thông thường. Đây là các mác thép carbon phổ biến, có khả năng gia công tốt và có thể xử lý nhiệt khi cần.

Đối với trục yêu cầu độ bền và khả năng nhiệt luyện cao hơn, SCM440 theo JIS G4053 là lựa chọn phổ biến. Sau nhiệt luyện, vật liệu có thể đạt cơ tính và độ cứng phù hợp với nhiều cơ cấu máy chịu tải.

SUJ2 theo JIS G4805 là thép ổ lăn có độ cứng cao, khả năng chống mài mòn tốt và thường được lựa chọn cho các chi tiết yêu cầu bề mặt làm việc có độ cứng cao sau nhiệt luyện.

Trong lĩnh vực khuôn mẫu và cơ cấu cần khả năng chống mài mòn, SKD11 theo JIS G4404 cũng có thể được sử dụng tùy thiết kế.

Đối với môi trường cần chống ăn mòn, SUS304 hoặc SUS316 có thể được lựa chọn. Tuy nhiên, với trục dẫn hướng yêu cầu độ cứng bề mặt cao, cần đánh giá kỹ điều kiện làm việc và phương án xử lý bề mặt trước khi lựa chọn inox.

Ứng dụng của trục dẫn hướng chống xoay

Trục dẫn hướng chống xoay được sử dụng rộng rãi trong các cơ cấu chuyển động tịnh tiến. Trong thiết bị tự động hóa, trục có thể kết hợp với bạc dẫn hướng để tạo chuyển động ổn định cho bàn trượt hoặc cơ cấu chấp hành.

Trong máy ép và cơ cấu khí nén, trục chống xoay giúp hạn chế hiện tượng xoay của bộ phận chuyển động khi tác động lực theo phương thẳng.

Trong jig – đồ gá, trục có thể được sử dụng để dẫn hướng cơ cấu kẹp, cơ cấu nâng hoặc các bộ phận định vị.

Ngoài ra, loại trục này còn được ứng dụng trong máy lắp ráp, máy đóng gói, máy kiểm tra, robot công nghiệp, cơ cấu nâng hạ và dây chuyền tự động hóa.

Với những cơ cấu yêu cầu độ chính xác cao, trục có thể kết hợp với bạc đồng, bạc polymer, bạc tuyến tính hoặc các hệ thống dẫn hướng khác tùy thiết kế.

Yêu cầu kỹ thuật khi gia công trục dẫn hướng chống xoay

Đối với gia công trục dẫn hướng chống xoay, độ thẳng và độ đồng tâm là hai yếu tố quan trọng. Trục bị cong hoặc lệch tâm có thể làm tăng ma sát và khiến cơ cấu chuyển động không ổn định.

Đường kính phần dẫn hướng phải được kiểm soát theo đúng dung sai. Nếu khe hở giữa trục và bạc quá nhỏ, cơ cấu có thể bị kẹt; nếu quá lớn, chuyển động sẽ xuất hiện độ rơ.

Rãnh hoặc mặt phẳng chống xoay cần đảm bảo đúng kích thước và vị trí tương quan với tâm trục. Đây là thông số quan trọng để đảm bảo cơ cấu chống xoay hoạt động chính xác.

Đối với trục có yêu cầu cao về độ nhẵn, công đoạn mài có thể được sử dụng sau tiện. Nếu chi tiết làm việc trong điều kiện ma sát lớn, có thể xem xét các phương pháp xử lý bề mặt như tôi cao tần, thấm carbon, thấm nitơ hoặc mạ crom cứng tùy vật liệu và yêu cầu sử dụng.
