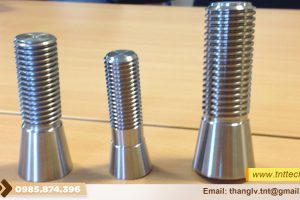

Gia công tiện bu lông côn CNC theo bản vẽ

Gia công tiện bu lông côn là phương pháp gia công cơ khí được sử dụng để chế tạo các loại bu lông có phần thân, đầu hoặc bề mặt làm việc dạng côn theo yêu cầu kỹ thuật. Sản phẩm được ứng dụng trong các cơ cấu định vị, liên kết, lắp ráp máy móc, đồ gá, khuôn mẫu và thiết bị công nghiệp.

Khác với bu lông thông thường có thân trụ, bu lông côn có một hoặc nhiều bề mặt được thiết kế theo góc côn nhất định nhằm phục vụ chức năng định tâm, định vị, dẫn hướng hoặc lắp ghép với chi tiết tương ứng. Vì vậy, quá trình gia công cần kiểm soát chính xác đường kính, chiều dài, góc côn, bước ren và các kích thước lắp ghép.

Cơ khí TNT TECH nhận gia công tiện bu lông côn CNC theo bản vẽ, đáp ứng nhu cầu chế tạo đơn chiếc, sản xuất mẫu và gia công số lượng theo yêu cầu của khách hàng.

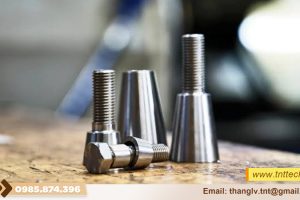

Gia công tiện bu lông côn theo bản vẽ

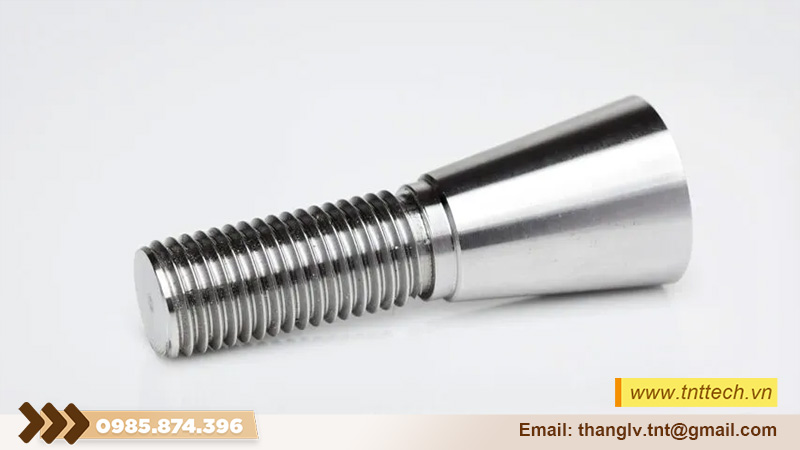

Bu lông côn là chi tiết liên kết hoặc định vị có hình dạng đặc trưng với phần thân côn, đầu côn hoặc đoạn chuyển tiếp giữa các đường kính khác nhau. Tùy theo thiết kế, sản phẩm có thể có ren ngoài, đầu lục giác, rãnh, lỗ hoặc các bề mặt định vị đặc biệt.

Gia công tiện bu lông côn theo bản vẽ giúp đảm bảo sản phẩm đáp ứng các thông số kỹ thuật và yêu cầu lắp ráp của từng cụm máy. Bản vẽ là cơ sở để xác định vật liệu, đường kính lớn, đường kính nhỏ, chiều dài phần côn, góc côn, chiều dài ren và các dung sai liên quan.

Đối với bu lông côn dùng để định vị, độ chính xác của bề mặt côn có ảnh hưởng trực tiếp đến khả năng lắp ghép. Nếu góc côn hoặc đường kính sai lệch, chi tiết có thể không tiếp xúc đúng vị trí, gây khó khăn khi lắp ráp hoặc làm giảm độ ổn định của mối ghép.

Trong khi đó, đối với bu lông côn có chức năng liên kết chịu tải, ngoài kích thước hình học, cần quan tâm đến độ bền vật liệu, chất lượng ren và khả năng chịu lực theo điều kiện làm việc.

Tại Cơ khí TNT TECH, phương án gia công được lựa chọn dựa trên kết cấu thực tế của sản phẩm. Các yêu cầu về góc côn, độ chính xác, vật liệu và xử lý bề mặt được xem xét theo bản vẽ nhằm đảm bảo tính phù hợp khi đưa vào sử dụng.

Vật liệu gia công bu lông côn

Vật liệu là yếu tố quan trọng quyết định khả năng chịu lực, chống mài mòn và tuổi thọ của bu lông côn. Việc lựa chọn vật liệu phụ thuộc vào tải trọng, môi trường làm việc, yêu cầu cơ tính và phương pháp xử lý sau gia công.

Đối với các chi tiết thông dụng, thép C45 và S45C có thể được sử dụng nhờ khả năng gia công tương đối tốt và cơ tính phù hợp với nhiều ứng dụng cơ khí.

Với bu lông côn chịu tải lớn hoặc yêu cầu độ bền cao, SCM440 là một lựa chọn cần cân nhắc. Vật liệu này có thể kết hợp với nhiệt luyện theo yêu cầu thiết kế để đạt cơ tính phù hợp.

Đối với các chi tiết cần khả năng chống ăn mòn, đặc biệt trong môi trường ẩm hoặc có nguy cơ tiếp xúc với hóa chất, có thể xem xét SUS304 hoặc SUS316. Việc lựa chọn giữa hai loại inox cần căn cứ vào điều kiện sử dụng cụ thể.

Trong những ứng dụng yêu cầu khả năng chống mài mòn cao tại bề mặt làm việc, có thể xem xét các vật liệu chuyên dụng hoặc phương án xử lý nhiệt phù hợp với thiết kế.

Cần lưu ý rằng không phải mọi bu lông côn đều phù hợp với cùng một loại vật liệu. Đối với chi tiết liên kết chịu tải, vật liệu và trạng thái nhiệt luyện phải đáp ứng yêu cầu thiết kế; không nên tự ý thay đổi mác vật liệu khi chưa được xác nhận.

Công nghệ tiện CNC bu lông côn

Tiện CNC là phương pháp phù hợp để gia công các bề mặt tròn xoay của bu lông côn, bao gồm thân trụ, thân côn, các bậc đường kính và mặt đầu. Máy tiện CNC giúp kiểm soát chuyển động dao cắt theo chương trình, tạo ra biên dạng đồng đều và thuận lợi khi gia công nhiều sản phẩm cùng loại.

Quá trình gia công bắt đầu bằng việc lựa chọn phôi có kích thước phù hợp. Phôi được gá đặt chắc chắn trên máy, sau đó tiến hành tiện mặt đầu và tạo các đường kính cơ bản.

Tiếp theo, phần thân côn được tiện theo góc côn và chiều dài quy định trên bản vẽ. Tùy kết cấu, góc côn có thể được thiết lập thông qua chương trình CNC hoặc phương pháp điều chỉnh phù hợp trên máy tiện.

Sau khi tạo hình, các bề mặt quan trọng được tiện tinh để đạt kích thước và chất lượng bề mặt theo yêu cầu. Nếu bu lông có ren ngoài, phần ren được gia công bằng chu trình tiện ren hoặc phương pháp phù hợp với kích thước ren thiết kế.

Đối với những sản phẩm có đầu lục giác, rãnh hoặc các bề mặt không tròn xoay, chi tiết có thể cần chuyển sang máy phay CNC hoặc thiết bị gia công bổ sung.

Trình tự thực tế được điều chỉnh theo kết cấu bu lông, vật liệu và yêu cầu kỹ thuật. Việc lựa chọn chế độ cắt và phương pháp gá đặt phù hợp giúp hạn chế rung động, sai lệch hình học và nâng cao hiệu quả gia công.

Kiểm soát góc côn, kích thước và chất lượng ren

Đối với bu lông côn, chất lượng sản phẩm không chỉ được đánh giá bằng đường kính và chiều dài mà còn phụ thuộc vào độ chính xác của biên dạng côn và các đặc điểm lắp ghép.

Góc côn cần được gia công theo bản vẽ. Nếu góc côn không chính xác, bề mặt tiếp xúc giữa bu lông và lỗ côn tương ứng có thể không đạt yêu cầu, dẫn đến hiện tượng tiếp xúc không đều hoặc định vị thiếu ổn định.

Đường kính lớn, đường kính nhỏ và chiều dài phần côn cũng cần được kiểm soát đồng thời. Các thông số này có mối quan hệ với nhau nên việc kiểm tra riêng lẻ từng kích thước chưa chắc đã đảm bảo biên dạng côn hoàn toàn phù hợp.

Đối với bu lông côn có ren, đường kính ren, bước ren, chiều dài ren và cấp dung sai cần tương thích với chi tiết lắp ghép. Ren phải được gia công sạch, không có ba via gây cản trở quá trình lắp ráp.

Tùy yêu cầu bản vẽ, việc kiểm tra có thể sử dụng panme, thước cặp, dưỡng ren, dưỡng góc hoặc thiết bị đo chuyên dụng. Với các chi tiết có dung sai chặt, phương pháp đo cần phù hợp với cấp chính xác được yêu cầu.

Bên cạnh đó, bề mặt sau gia công cần được kiểm tra để phát hiện các khuyết tật như xước sâu, ba via hoặc dấu hiệu gia công không ổn định. Những sản phẩm có yêu cầu xử lý nhiệt hoặc xử lý bề mặt cần được kiểm soát theo thông số kỹ thuật tương ứng.

Ứng dụng của bu lông côn trong cơ khí công nghiệp

Bu lông côn được sử dụng trong nhiều hệ thống cơ khí nhờ khả năng định vị, dẫn hướng và liên kết theo kết cấu thiết kế.

Trong chế tạo đồ gá, bu lông côn có thể được sử dụng tại các vị trí cần định vị chi tiết hoặc hỗ trợ căn chỉnh trong quá trình lắp ráp. Độ chính xác của phần côn giúp các chi tiết liên kết đạt vị trí tương quan phù hợp.

Trong khuôn mẫu, các chi tiết dạng côn có thể được sử dụng tại những vị trí cần định tâm hoặc định vị theo thiết kế cụ thể. Việc gia công đúng góc côn và kích thước giúp tăng tính ổn định khi lắp ráp và bảo trì khuôn.

Ngoài ra, bu lông côn có thể được ứng dụng trong máy tự động hóa, thiết bị lắp ráp, cụm máy công nghiệp, cơ cấu truyền động và các thiết bị chuyên dụng.

Tùy chức năng, bu lông côn có thể được thiết kế với nhiều kích thước, vật liệu và dạng ren khác nhau. Vì vậy, gia công theo bản vẽ là phương án phù hợp khi sản phẩm cần đáp ứng các yêu cầu riêng về kết cấu và khả năng lắp ghép.



Nhận gia công tiện bu lông côn CNC tại Cơ khí TNT TECH

Cơ khí TNT TECH nhận gia công tiện bu lông côn CNC theo bản vẽ, mẫu thực tế hoặc yêu cầu kỹ thuật của khách hàng. Dịch vụ phù hợp với nhu cầu gia công đơn chiếc, chế tạo mẫu và sản xuất theo số lượng.

Khách hàng có thể cung cấp bản vẽ 2D, bản vẽ 3D hoặc mẫu sản phẩm để bộ phận kỹ thuật xác định phương án gia công. Các thông tin cần thiết bao gồm kích thước tổng thể, góc côn, đường kính các đoạn, quy cách ren, vật liệu, dung sai và yêu cầu xử lý bề mặt.

Tùy kết cấu, sản phẩm có thể được gia công tiện CNC, tiện ren, phay các đặc điểm bổ sung và hoàn thiện theo yêu cầu. Việc kiểm tra được thực hiện dựa trên các thông số kỹ thuật đã thống nhất.

Ngoài bu lông côn, Cơ khí TNT TECH nhận gia công các loại trục máy, trục định vị, chốt côn, bạc, khớp nối và nhiều chi tiết cơ khí chính xác khác theo bản vẽ.
