Gia công khối van seat

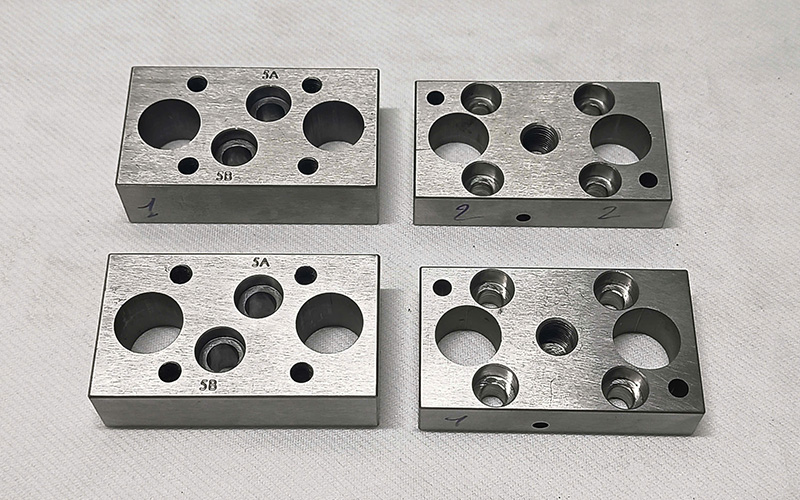

Trong kết cấu của các hệ thống điều khiển lưu chất – từ van thủy lực máy công nghiệp, van khí nén, hệ thống van áp lực cao trong ngành hóa chất, dầu khí cho đến các khối van phân phối của động cơ đốt trong – khối van seat (đế van / bệ đỡ van) đóng vai trò là bề mặt tiếp xúc trực tiếp để đóng/mở và làm kín dòng lưu chất. Khi van ở trạng thái đóng, phần nắp van (valve plug/poppet) sẽ ép chặt vào bề mặt khối van seat để tạo ra một vách ngăn kín tuyệt đối, không cho bất kỳ giọt chất lỏng hay phân tử khí nào lọt qua.

Một khối van seat bị lỗi gia công dù chỉ ở mức nanomet, bị xước bề mặt hoặc nhiệt luyện không đều sẽ ngay lập tức dẫn đến hiện tượng rò rỉ áp suất hệ thống. Hiện tượng này không chỉ làm sụt giảm hiệu suất vận hành của máy móc mà còn có thể gây ra những thảm họa cháy nổ, mất an toàn lao động nghiêm trọng. Nhận thức được tầm quan trọng mang tính sống còn đó, Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech hân hạnh cung cấp dịch vụ gia công khối van seat chất lượng cao, độ chính xác tuyệt đối, đáp ứng hoàn hảo mọi tiêu chuẩn kỹ thuật khắt khe nhất của ngành áp lực và tự động hóa.

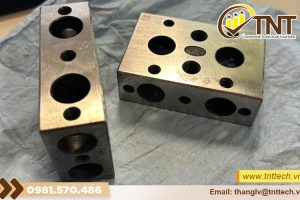

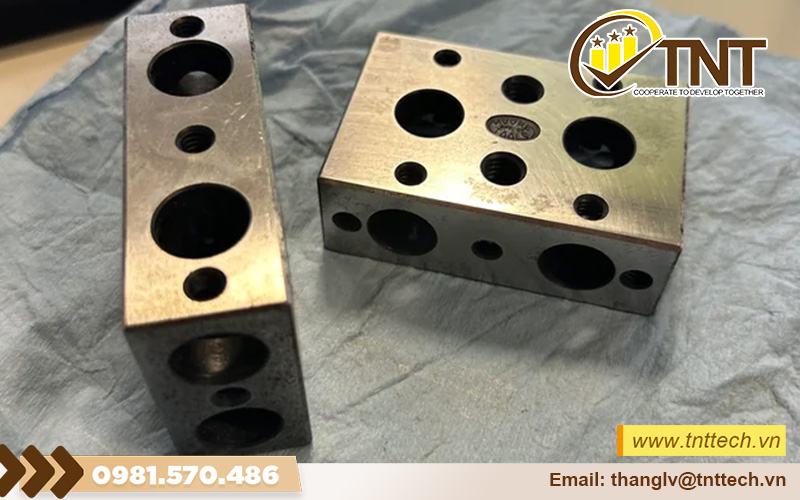

Giới thiệu tổng quan về khối van seat

Khối van seat (hay còn gọi là bệ đỡ van, đế van) là linh kiện định vị bề mặt làm kín bên trong thân van. Nó phối hợp cùng cơ cấu đóng mở (đĩa van, bi van hoặc côn van) tạo thành cặp bề mặt tiếp xúc khít sát. Chức năng cốt lõi của khối van seat bao gồm:

• Làm kín tuyệt đối: Ngăn chặn sự thất thoát dòng lưu chất (khí, dầu, hóa chất, hơi nước áp suất cao) khi van đóng hoàn toàn.
• Định vị hành trình đóng: Tạo điểm tựa vững chắc, giới hạn hành trình tịnh tiến hoặc xoay của cơ cấu đóng van.
• Chịu tải và phân phối áp lực: Hấp thụ toàn bộ lực ép từ hệ thống lò xo cơ khí, cơ cấu khí nén hoặc thủy lực khi van bị đóng chặt dưới áp suất nén ngược của dòng lưu chất.

Do liên tục chịu va đập cơ học (với tần suất đóng mở hàng nghìn lần mỗi giờ) và phải chống chọi với hiện tượng mài mòn thủy động học (xói mòn do dòng chảy tốc độ cao), khối van seat được xếp vào nhóm những linh kiện cơ khí chính xác khó gia công nhất, đòi hỏi kỹ nghệ cắt gọt và xử lý bề mặt ở cấp độ cao nhất.

Những thách thức và hư hỏng thường gặp đối với khối van seat kém chất lượng

Qua nhiều năm thực tế sửa chữa, phục hồi hệ thống điều khiển thủy lực và khí nén cho các đối tác, đội ngũ kỹ sư của TNT Tech đã đúc kết được các dạng hư hỏng điển hình của khối van seat xuất phát từ việc gia công thô sơ, không đạt chuẩn:

• Rò rỉ do sai lệch góc côn làm kín: Góc tiếp xúc của van seat nếu bị gia công lệch chỉ  sẽ khiến đĩa van không thể tỳ đều lên bệ đỡ. Lực ép tập trung cục bộ làm van seat nhanh biến dạng và tạo khe hở cho lưu chất rò rỉ qua.
• Hiện tượng xói mòn và rỗ bề mặt: Khi van bắt đầu mở, lưu chất lướt qua bề mặt van seat với vận tốc và áp suất cực lớn. Nếu bề mặt gia công không đạt độ bóng gương, các vết nhám thô ráp sẽ trở thành điểm tựa cho hiện tượng xâm thực khí, sinh ra các bong bóng áp lực phá hủy, làm rỗ nát bề mặt van seat chỉ sau vài tuần sử dụng.
• Biến dạng, nứt nát do mỏi vật liệu: Chọn sai mác thép hoặc nhiệt luyện sai quy trình khiến khối van seat không đủ độ dai va đập. Dưới lực dập liên tục của nắp van, khối đế sẽ bị nứt ngầm, lún bề mặt hoặc vỡ vụn.

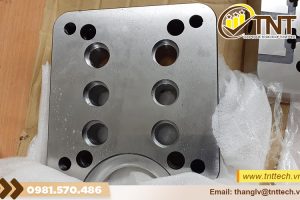

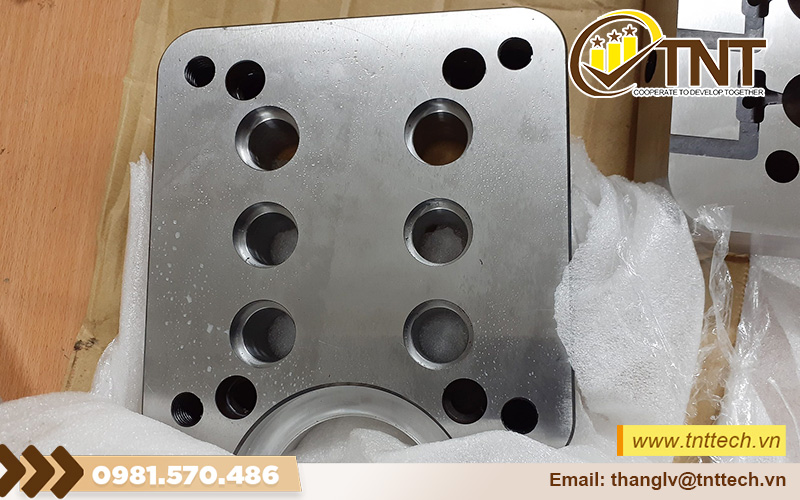

Phân loại các dòng khối van seat phổ biến được gia công tại TNT Tech

Tùy thuộc vào bản chất môi chất (gas, dầu, hóa chất độc hại), áp suất và nhiệt độ làm việc, khối van seat được phân loại thành hai nhóm chính với các biên dạng kết cấu đa dạng:

Khối van seat vật liệu mềm

Cấu trúc gồm một khối kim loại làm nền và được cấy, ép chèn một vòng đệm bằng vật liệu polyme cao cấp (như PTFE/Teflon, PEEK, Viton, Silicone).

• Ưu điểm: Khả năng làm kín tuyệt hảo ở áp suất thấp và trung bình, vật liệu mềm dễ biến dạng đàn hồi để ôm khít bề mặt đĩa van.
• Ứng dụng: Van khí nén, van điều khiển thực phẩm, dược phẩm, van nước sạch.

Khối van seat vật liệu kim loại

Cả bệ van và đĩa van đều được làm từ kim loại hoặc hợp kim siêu cứng gá khít vào nhau.

• Ưu điểm: Chịu được nhiệt độ cực cao, chịu áp suất siêu cao (hàng trăm đến hàng nghìn bar) và chống mài mòn xói mòn tuyệt vời.
• Ứng dụng: Van xả cặn lò hơi, van thủy lực áp lực lớn, hệ thống đường ống dẫn dầu khí, nhà máy hóa chất.

Các dạng biên dạng hình học của van seat gia công theo yêu cầu:

• Van seat mặt phẳng (Flat Seat): Bề mặt làm kín là một mặt phẳng tròn xoay, yêu cầu độ phẳng đạt cấp độ dải sáng (light bands).
• Van seat mặt côn (Conical Seat): Bề mặt tiếp xúc là hình nón cụt, yêu cầu độ đồng tâm hoàn hảo với lỗ dẫn hướng trục van.
• Van seat mặt cầu (Spherical Seat): Bề mặt có biên dạng cong hình học ôm khít bi van (thường dùng trong các dòng van bi – Ball Valves).

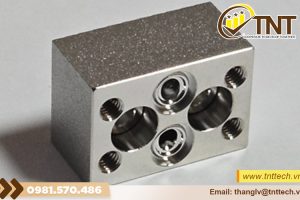

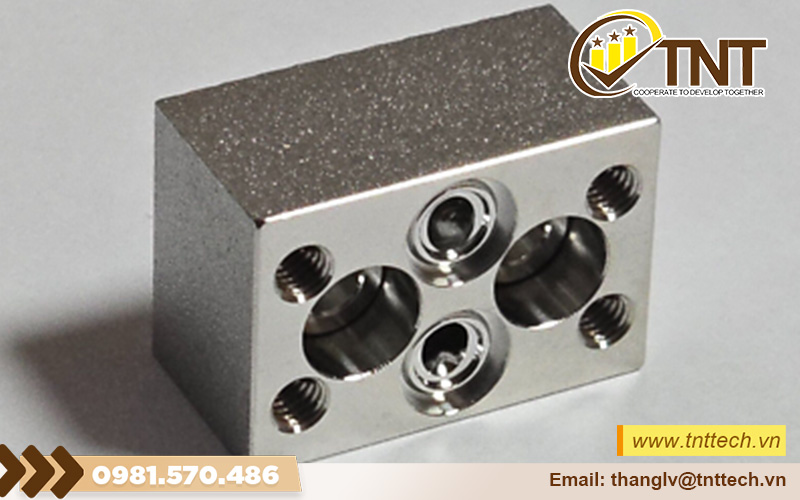

Vật liệu đặc chủng và công nghệ xử lý bề mặt khối van seat tại TNT Tech

Vật liệu làm khối van seat quyết định tuổi thọ của toàn bộ cụm van. Tại xưởng cơ khí chính xác TNT Tech, chúng tôi chỉ sử dụng các dòng vật liệu nhập khẩu chính ngạch, có đầy đủ chứng chỉ chất lượng CO/CQ:

• Inox đặc chủng (SUS316L, SUS440C, SUS630): SUS316L đem lại khả năng kháng ăn mòn hóa học xuất sắc; SUS440C và SUS630 sau khi tôi đạt độ cứng và chống mài mòn cơ học cực cao. Thích hợp cho ngành hóa chất, thực phẩm.
• Thép hợp kim chịu lực, chịu nhiệt (SKD11, SKD61, 40Cr): Cho khả năng chịu va đập mãnh liệt, không bị lún bệ đỡ khi chịu áp lực cơ học nén từ lò xo áp lực lớn.
• Hợp kim siêu cứng Co-Cr-W (Stellite 6, Stellite 12): Đối với các dòng van seat làm việc trong môi trường siêu khắc nghiệt, TNT Tech ứng dụng công nghệ hàn đắp phủ cứng Stellite lên bề mặt làm kín. Lớp phủ Stellite giúp bề mặt chịu được nhiệt độ đỏ và kháng xói mòn thủy động học vô địch.
• Hợp kim đồng chuyên dụng (Đồng nhôm, Đồng berry): Có đặc tính không phát tia lửa điện khi va chạm, tản nhiệt cực nhanh và tự bôi trơn tốt. Rất được ưa chuộng làm van seat trong hệ thống chiết nạp khí gas, oxy hóa lỏng.

Bảng thông số kỹ thuật và dung sai kỷ lục khi gia công khối van seat tại TNT Tech

Để đáp ứng tiêu chuẩn làm kín khít tuyệt đối, các thông số dung sai tại xưởng máy TNT Tech được kiểm soát chặt chẽ bằng các thiết bị đo lường tinh vi:

Quy trình gia công khối van seat khép kín chuẩn kỹ thuật cao tại TNT Tech

Mỗi khối van seat chế tạo tại TNT Tech là sự kết tinh của chuỗi quy trình cơ khí chính xác khép kín 6 bước:

Bước 1: Tiếp nhận mẫu, lập trình mô phỏng kỹ thuật

Chúng tôi tiếp nhận yêu cầu từ khách hàng qua số điện thoại 0985 874 396 hoặc email thanglv@tnttech.vn. Đội ngũ kỹ sư R&D tiến hành quét mẫu hoặc phân tích bản vẽ 2D/3D chi tiết. Bằng việc ứng dụng phần mềm CAM tiên tiến, chúng tôi thiết lập đường chạy dao tối ưu để đảm bảo không để lại ứng suất dư trên bề mặt cắt gọt.

Bước 2: Gia công thô tạo biên dạng hình học

Phôi thép đặc hoặc phôi đúc được cắt trên máy cưa vòng, sau đó đưa lên máy tiện CNC và phay CNC tốc độ cao để bóc tách lượng lớn vật liệu thừa, khoét rỗng lòng lỗ dẫn hướng, định hình sơ bộ phần đuôi ren hoặc mặt bích lắp gá. Công đoạn này luôn chừa lại lượng dư mài tinh chính xác từ $0.15\,\text{mm} – 0.25\,\text{mm}$.

Bước 3: Nhiệt luyện tôi chân không xử lý vật liệu

Khối van seat sau khi gia công thô được đưa vào lò tôi chân không chuyên dụng. Dưới sự kiểm soát nhiệt độ tự động, chi tiết đạt đúng độ cứng mong muốn mà không bị biến dạng kết cấu hình học hay rỗ bề mặt do oxy hóa. Tiếp theo là các bước ram để khử ứng suất, tăng độ dai cho linh kiện.

Bước 4: Gia công tinh CNC và xung điện tia lửa cắt dây EDM

Sử dụng máy tiện CNC chính xác cao để tiện tinh bề mặt mặt côn và ngõng trục. Với các góc ngách hẹp hoặc rãnh chia dòng lưu chất phức tạp bên trong khối van, TNT Tech ứng dụng công nghệ cắt dây đồng CNC Sodick và máy xung điện EDM, giúp biên dạng đạt độ chuẩn xác cấp độ micron.

Bước 5: Mài rà bóng bề mặt làm kín

Đây là bước quyết định chất lượng làm kín của khối van seat. Sau khi gia công cơ khí tinh, bề mặt tiếp xúc của van seat sẽ được đưa vào quy trình rà bóng (Lapping) bằng đĩa quay chuyên dụng và bột kim cương siêu mịn. Quá trình rà phẳng, rà côn thủ công phối hợp máy này đưa độ bóng bề mặt đạt mức bóng gương hoàn hảo ($Ra \le 0.05$), láng mịn không tì vết.

Bước 6: Kiểm tra nghiêm ngặt QC và thử nghiệm áp lực

Bộ phận QC tiến hành đo đạc độ đồng tâm, độ nhám và góc côn bằng các thiết bị chuyên dụng. Đặc biệt, khối van seat sau khi gá lắp tổ hợp sẽ được đưa vào hệ thống thử áp lực bằng khí hoặc chất lỏng để kiểm tra rò rỉ thực tế. Chỉ những chi tiết đạt tiêu chuẩn “Zero-leakage” mới được phủ mỡ bảo quản, bọc xốp chống trầy xước và bàn giao cho khách hàng.

Tại sao TNT Tech là lựa chọn hàng đầu về gia công khối van seat

Giữa hàng ngàn xưởng cơ khí, TNT Tech luôn khẳng định vị thế thương hiệu chất lượng cao, là đối tác tin cậy của các viện nghiên cứu, nhà máy thủy lực và các doanh nghiệp FDI nhờ các thế mạnh nội tại:

• Công nghệ mài rà đỉnh cao: Chúng tôi sở hữu bí quyết và trang thiết bị rà bóng bề mặt (Lapping) tiên tiến, đảm bảo độ kín khít tuyệt đối giữa van seat và đĩa van, điều mà các xưởng cơ khí thông thường khó có thể thực hiện được.
• Máy móc đồng bộ, hiện đại: Dàn máy CNC, EDM, cắt dây đời mới từ Nhật Bản giúp rút ngắn thời gian chế tạo, kiểm soát dung sai ở mức ngặt nghèo nhất.
• Năng lực thiết kế ngược xuất sắc: TNT Tech nhận đo đạc, phân tích mẫu khối van seat cũ, hư hỏng nhập khẩu từ Đức, Mỹ, Ý của khách hàng để dựng lại bản vẽ và gia công chế tạo mới với chất lượng tương đương 100% bản gốc nhưng chi phí rẻ hơn nhiều.
• Giá thành cạnh tranh tận xưởng: Sở hữu quy trình sản xuất trực tiếp tại Đức Thượng, Hoài Đức, Hà Nội, không qua trung gian, mang đến chính sách giá tốt nhất cho doanh nghiệp.
• Hỗ trợ kỹ thuật 24/7: Kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ tư vấn khắc phục các lỗi hệ thống van, tính toán khe hở, áp lực dập hoàn toàn miễn phí cho quý khách.

Hướng dẫn lắp đặt và bảo dưỡng khối van seat để đạt hiệu suất tối đa

Để khối van seat hoạt động bền bỉ, không bị rò rỉ và có tuổi thọ dài lâu, kỹ thuật viên vận hành nhà xưởng cần lưu ý các nguyên tắc kỹ thuật sau:

Vệ sinh tuyệt đối sạch sẽ khoang lắp khuôn

Trước khi ép hoặc vặn khối van seat vào thân van, phải vệ sinh sạch sẽ khoang chứa, loại bỏ hoàn toàn phoi tiện, hạt cát, bụi bẩn hoặc gỉ sét cũ. Chỉ một hạt bụi nhỏ chèn dưới đáy bệ đỡ cũng có thể làm khối van seat bị nghiêng trục khi siết chặt, gây ra lỗi lệch tâm và rò rỉ hệ thống.

Sử dụng đúng lực siết và dụng cụ chuyên dụng

Khi lắp ghép khối van seat bằng ren hoặc bằng mặt bích ép, bắt buộc phải sử dụng cần siết lực (torque wrench) để siết đúng giá trị moment lực khuyến cáo của kỹ sư thiết kế. Siết quá lỏng sẽ gây rò rỉ lưu chất qua đường ren; siết quá chặt có thể làm biến dạng dẻo bề mặt côn làm kín của van seat, làm hỏng kết cấu chính xác của chi tiết.

Lọc sạch lưu chất hệ thống tuần hoàn

Mài mòn do tạp chất rắn (hạt cát, mạt kim loại) là kẻ thù số một của khối van seat. Các hạt cứng này khi bị cuốn theo dòng lưu chất tốc độ cao sẽ hoạt động như những hạt mài, cào xước bề mặt bóng gương của van seat hoặc bị kẹt lại ở giữa bệ van khi van đóng, gây mẻ, dập bệ van. Hãy luôn đảm bảo hệ thống bộ lọc dầu thủy lực, bộ lọc khí nén hoạt động tốt và được thay thế định kỳ.

Kiểm tra, mài rà định kỳ bảo dưỡng

Trong quá trình bảo dưỡng định kỳ nhà máy, hãy tháo cụm van ra để kiểm tra bề mặt tiếp xúc. Nếu phát hiện vệt mòn không đều hoặc bề mặt hơi xỉn màu, hãy tiến hành rà nhẹ lại bằng bột rà chuyên dụng để khôi phục độ bóng gương ban đầu, tránh để vết xước sâu phát triển rộng buộc phải hủy bỏ toàn bộ khối van.

Thông tin liên hệ chính thức nhận báo giá gia công khối van seat chất lượng tại TNT Tech

Quý khách hàng, quý doanh nghiệp đang tìm kiếm một đối tác cơ khí chính xác uy tín để đặt hàng chế tạo mới, gia công hàng loạt hoặc phục hồi các loại khối van seat thủy lực, van seat khí nén, bệ đỡ van áp lực cao chất lượng cao tại Hà Nội và các tỉnh thành miền Bắc? Hãy liên hệ ngay với TNT Tech để nhận được sự đồng hành chuyên nghiệp và tận tâm nhất.

Chúng tôi cam kết phản hồi thông tin nhanh chóng, tư vấn giải pháp kỹ thuật tối ưu hoàn toàn miễn phí và đưa ra phương án giá thành cạnh tranh nhất thị trường.
