Gia công trục máy

Gia công trục máy là một trong những hạng mục quan trọng trong gia công cơ khí chính xác, được sử dụng trong máy công nghiệp, thiết bị tự động hóa, hộp truyền động, băng tải và nhiều cụm máy khác. Trục máy thường làm việc với tải trọng, mô men xoắn và chuyển động quay nên yêu cầu cao về độ đồng tâm, độ tròn, độ thẳng, kích thước cổ trục và dung sai lắp ghép.

Cơ khí TNT TECH nhận gia công trục máy CNC theo bản vẽ 2D/3D, từ gia công đơn chiếc, chế thử đến sản xuất theo lô, đáp ứng yêu cầu kỹ thuật và độ chính xác của từng thiết kế.

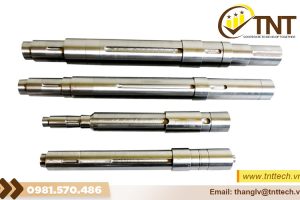

Gia công trục máy CNC theo bản vẽ

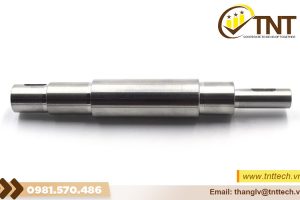

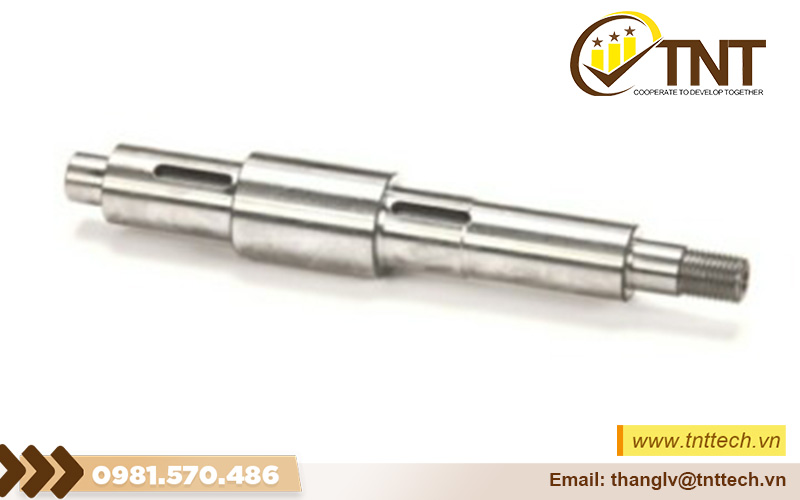

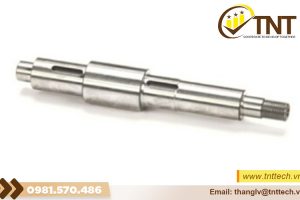

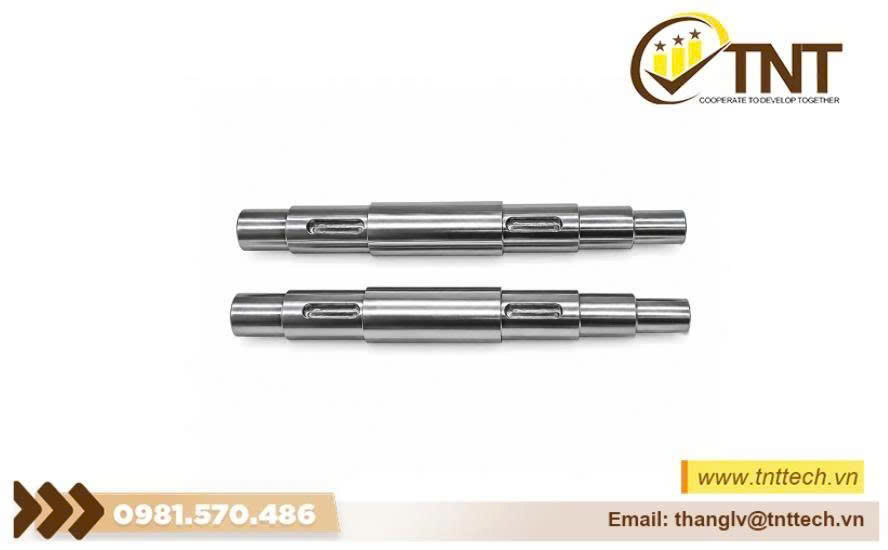

Trục máy có thể được thiết kế dạng trục bậc, trục truyền động, trục dẫn động, trục lắp bánh răng, trục lắp puly hoặc các loại trục chuyên dụng trong máy công nghiệp. Trên cùng một chi tiết có thể xuất hiện nhiều đường kính, vai trục, rãnh then, ren, lỗ tâm và vị trí lắp vòng bi.

Với đặc điểm chủ yếu là các bề mặt tròn xoay, tiện CNC thường là công nghệ gia công chính. TNT TECH tiếp nhận bản vẽ 2D, mô hình 3D hoặc mẫu thực tế để xác định vật liệu, dung sai và phương án gia công.

Các nguyên công có thể bao gồm tiện mặt đầu, khoan tâm, tiện thô, tiện bán tinh, tiện tinh, tiện ren và tiện rãnh. Những vị trí cần gia công bổ sung như rãnh then, lỗ ngang hoặc mặt phẳng có thể kết hợp phay, khoan, doa và các nguyên công khác.

Vật liệu gia công trục máy

Vật liệu trục được lựa chọn dựa trên tải trọng, mô men xoắn, tốc độ quay, điều kiện làm việc và yêu cầu chống mài mòn.

• Các loại vật liệu phổ biến gồm C45, S45C, SCM440, SUJ2, SKD11, SUS304 và SUS316.
• C45, S45C phù hợp với nhiều loại trục máy thông dụng, có khả năng gia công tốt và đáp ứng yêu cầu cơ tính trong nhiều ứng dụng.
• SCM440 phù hợp với trục chịu tải và mô men xoắn cao hơn, đồng thời có thể xử lý nhiệt để nâng cao độ cứng và độ bền.
• Đối với các vị trí cần khả năng chống mài mòn cao, có thể lựa chọn SUJ2 hoặc SKD11 tùy thiết kế.
• Trong môi trường có nguy cơ ăn mòn, SUS304, SUS316 có thể được sử dụng để tăng khả năng chống ăn mòn của chi tiết.

Ngoài ra, TNT TECH có thể gia công các vật liệu khác theo yêu cầu cụ thể của bản vẽ.

Công nghệ gia công và xử lý trục

Quá trình gia công trục máy CNC cần được kiểm soát từ bước lựa chọn phôi, xác định chuẩn gia công đến các nguyên công hoàn thiện.

• Đối với trục dài, việc lựa chọn phương án gá đặt có vai trò quan trọng nhằm hạn chế độ võng và sai lệch trong quá trình tiện. Tùy chiều dài và đường kính, có thể sử dụng phương án chống tâm hoặc các giải pháp gá đỡ phù hợp.
• Sau tiện CNC, những vị trí yêu cầu độ chính xác cao có thể tiếp tục mài tròn để đạt dung sai kích thước và độ nhám theo bản vẽ.
• Đối với trục chịu tải hoặc yêu cầu chống mài mòn, có thể thực hiện nhiệt luyện như tôi, ram hoặc các phương pháp xử lý phù hợp với từng loại vật liệu.

Các vị trí lắp bánh răng, puly hoặc khớp nối có thể được gia công rãnh then, then hoa, ren hoặc các kết cấu liên kết theo thiết kế.

Kiểm soát độ chính xác và dung sai

Trục máy thường làm việc với chuyển động quay nên độ đồng tâm, độ đảo và độ thẳng là những yếu tố đặc biệt quan trọng.

• Các vị trí lắp vòng bi cần đảm bảo đúng kích thước và dung sai để tránh hiện tượng lỏng hoặc quá chặt khi lắp ráp. Những cổ trục lắp bánh răng, puly hoặc khớp nối cũng cần kiểm soát chính xác nhằm đảm bảo khả năng truyền mô men.
• TNT TECH kiểm tra các thông số như đường kính, chiều dài, độ tròn, độ đồng tâm, độ đảo và kích thước rãnh bằng các thiết bị đo phù hợp như panme, thước cặp, đồng hồ so và dưỡng kiểm.

Đối với trục có yêu cầu dung sai chặt, phương pháp đo kiểm được lựa chọn dựa trên yêu cầu kỹ thuật cụ thể của bản vẽ.

Ứng dụng của trục máy gia công CNC

Trục máy được sử dụng trong nhiều thiết bị và dây chuyền sản xuất như máy gia công, máy đóng gói, máy tự động hóa, băng tải, máy cán, máy cuộn, máy truyền động và thiết bị công nghiệp.

• Tùy chức năng, trục có thể đảm nhiệm vai trò truyền chuyển động, truyền mô men, dẫn hướng hoặc làm giá đỡ cho các chi tiết quay.

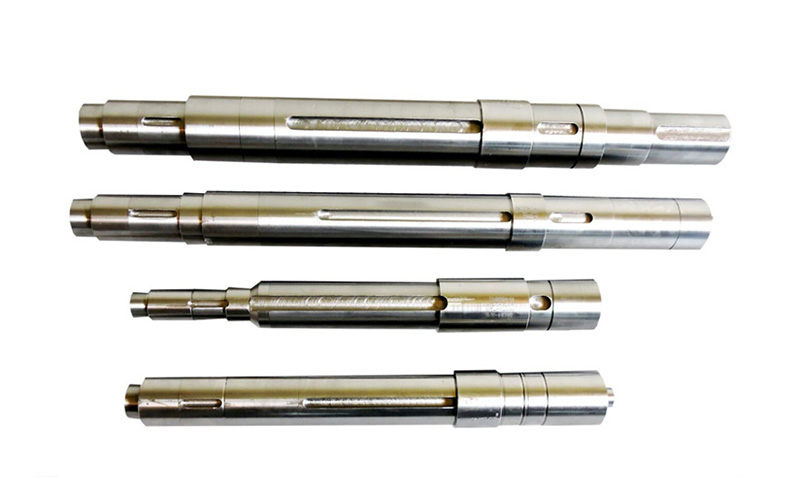

• Các loại trục thường gặp gồm trục truyền động, trục dẫn động, trục lắp bánh răng, trục lắp puly, trục con lăn và trục chuyên dụng theo thiết kế máy.
• Với mỗi loại trục, yêu cầu về vật liệu, dung sai và xử lý nhiệt sẽ khác nhau. Vì vậy, việc gia công cần bám sát bản vẽ và điều kiện làm việc thực tế.

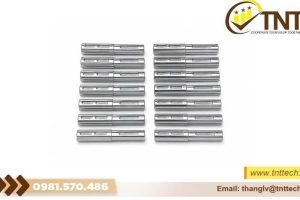

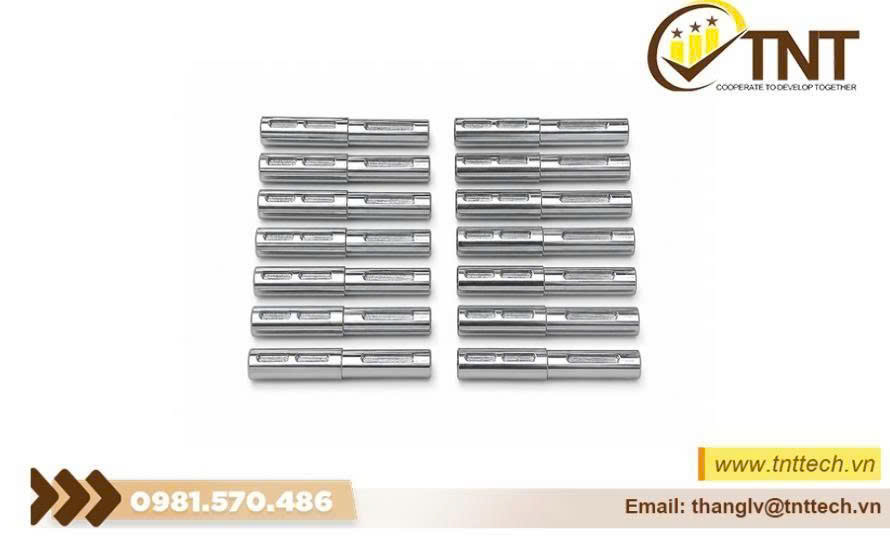

Nhận gia công trục máy theo yêu cầu

Cơ khí TNT TECH nhận gia công trục máy CNC theo bản vẽ 2D/3D, từ đơn chiếc, chế thử đến sản xuất số lượng theo lô.

1. Khách hàng có thể gửi bản vẽ, file 3D STEP/STP, DWG, DXF hoặc mẫu thực tế. TNT TECH sẽ kiểm tra vật liệu, kích thước, dung sai, phương pháp gia công và yêu cầu xử lý nhiệt để đưa ra phương án phù hợp.
2. TNT TECH tập trung vào các yêu cầu quan trọng của trục máy: đúng vật liệu – đúng kích thước – đúng dung sai – đảm bảo độ đồng tâm – phù hợp yêu cầu lắp ráp và vận hành.
3. Nếu doanh nghiệp đang cần gia công trục máy CNC, hãy gửi bản vẽ để TNT TECH kiểm tra và báo giá.
