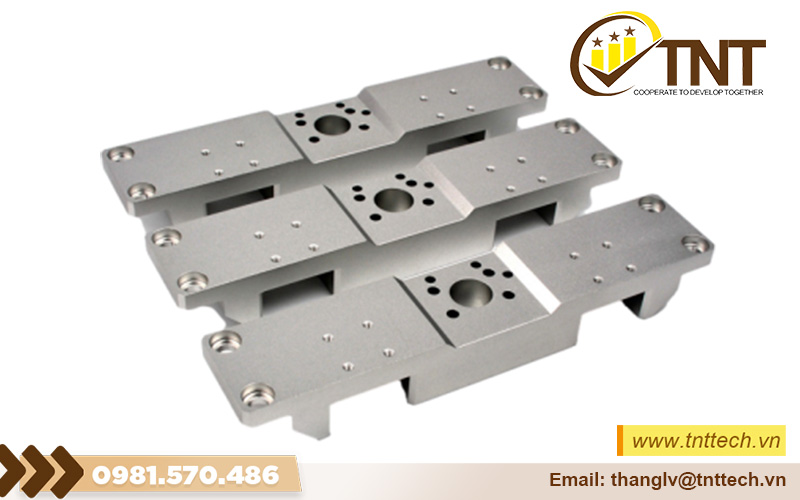

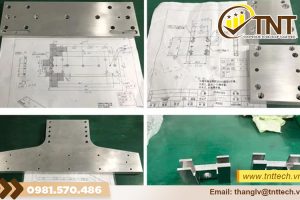

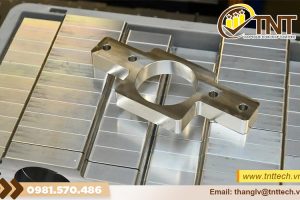

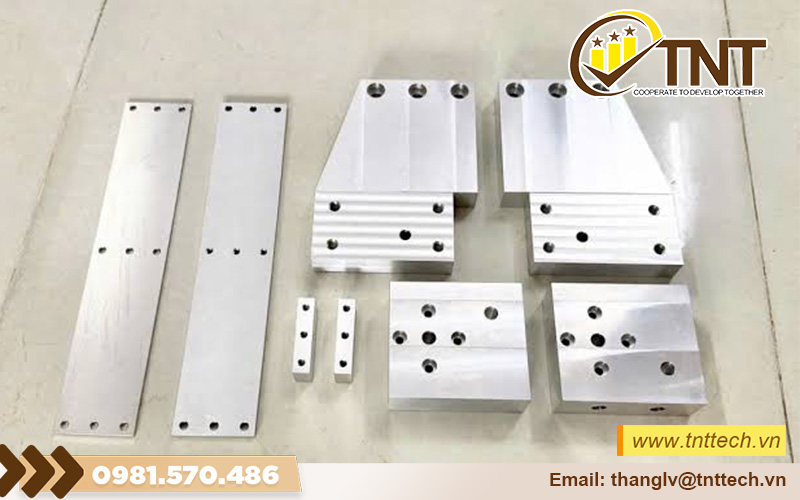

Gia công bộ giá đỡ chính xác cao

Trong kết cấu của các hệ thống máy công cụ CNC, dây chuyền lắp ráp tự động hóa, cánh tay robot công nghiệp và cơ cấu truyền động cơ khí, bộ giá đỡ chính xác cao (gối đỡ trục, bệ đỡ ray trượt, giá gá cụm servo, giá đỡ cụm cảm biến/camera) giữ vai trò như “khung xương” định vị và nâng đỡ toàn bộ các cụm chi tiết chuyển động. Một bộ giá đỡ đạt chuẩn không chỉ bảo đảm khả năng tải tĩnh và tải động bền bỉ, mà còn là mắt xích quyết định trực tiếp đến độ mượt mà, độ lặp lại và độ chính xác của toàn bộ chu trình máy.

Nỗi đau thực tế trong chế tạo: Một bộ giá đỡ gia công không đạt chuẩn – chỉ cần sai lệch vài micromet về độ phẳng mặt đáy, khoảng cách tâm giữa các lỗ bu-lông bị lệch, hoặc độ vuông góc giữa lòng lỗ lắp ổ bi với mặt chuẩn bị nghiêng – sẽ lập tức dẫn đến hiện tượng kẹt trục dẫn hướng, nóng và vỡ vòng bi, gây rung lắc dữ dội khi tăng tốc độ và tàn phá các linh kiện đắt tiền xung quanh.

Bạn đang tìm kiếm một đối tác gia công cơ khí chính xác có đủ kinh nghiệm, hệ thống máy CNC đồng bộ và giải pháp gá kẹp thông minh để chế tạo bộ giá đỡ theo đúng bản vẽ, bảo đảm dung sai khắt khe với giá thành sản xuất tối ưu nhất?

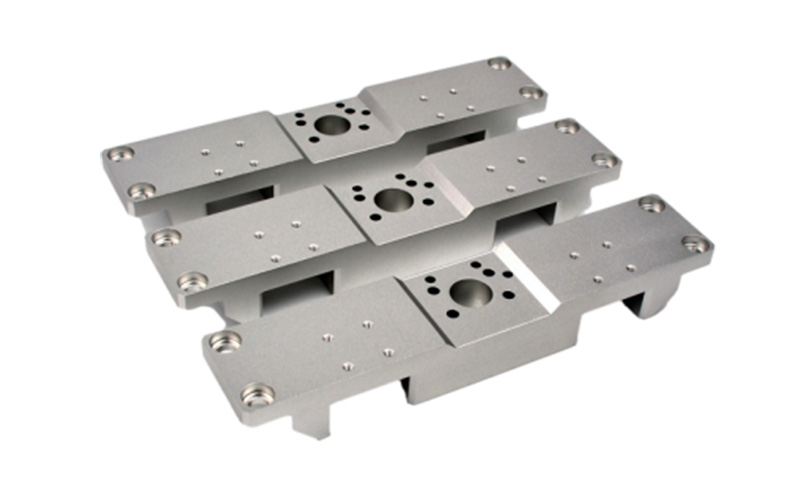

Đặc điểm kỹ thuật cốt lõi của bộ giá đỡ chính xác cao

Để triệt tiêu hiện tượng bó kẹt cơ học và phân bổ lực đồng đều khi siết bu-lông, quy trình chế tạo bộ giá đỡ tại TNT Tech kiểm soát nghiêm ngặt các tiêu chuẩn hình học sau:

• Độ phẳng mặt chuẩn gá đặt (Mặt đáy và mặt bích): Mặt phẳng tiếp xúc giữa bộ giá đỡ và bệ máy nền bắt buộc phải được phay tinh hoặc mài phẳng đạt độ phẳng dưới 0.01mm. Nếu mặt đáy bị cong vênh hoặc bập bênh, khi siết lực siết bu-lông gá kẹp, toàn bộ kết cấu giá đỡ sẽ bị biến dạng đàn hồi, kéo theo làm lệch trục truyền động bên trên.

• Độ chính xác kích thước hệ lỗ lắp ổ lăn và chốt định vị: Lòng lỗ lắp vòng bi (vòng bi đỡ trục vitme, vòng bi chặn) được kiểm soát nghiêm ngặt trong cấp dung sai IT6 đến IT7, đảm bảo độ dôi và độ hở lắp ghép tiêu chuẩn. Các lỗ chốt định vị  được doa chuẩn H7 để định vị lặp lại chính xác khi tháo lắp bảo dưỡng.

• Độ vuông góc và độ song song tương quan: Đường tâm của lòng lỗ đỡ trục bắt buộc phải vuông góc tuyệt đối với mặt đầu và song song với mặt phẳng đáy chuẩn gá. Sai số góc nghiêng dù chỉ 0.02 cũng khiến trục truyền động bị uốn cong theo chu kỳ quay.

• Độ đồng tâm của các gối đỡ đối xứng: Đối với các bộ giá đỡ dạng đôi hoặc bộ giá đỡ 2 đầu trục vitme (đầu cố định Fixed Side và đầu đỡ Supported Side), độ đồng tâm giữa hai khối đỡ khi đặt trên cùng một mặt phẳng ray phải gần như tuyệt đối để triệt tiêu tải trọng phụ.

• Độ nhám bề mặt (Ra, Rz): Bề mặt lòng lỗ đỡ và các rãnh dẫn hướng đạt độ nhẵn Ra = 0.8 – 1.6, giảm ma sát, hạn chế trầy xước trục và chống bám bẩn.

• Khử bavia mép cắt 100%: Toàn bộ các góc cạnh, mép lỗ khoan taro ren đều được vát mép (chamfer) sắc sảo, loại bỏ ba-via cơ học hoàn toàn nhằm ngăn chặn nguy cơ kẹt phoi khi lắp ghép.

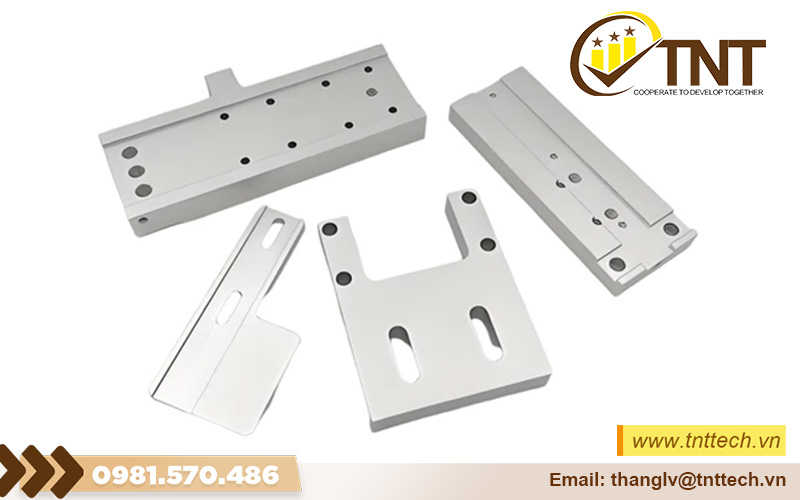

Ứng dụng phổ biến trong chế tạo máy

Tùy vào công năng vận hành trên hệ thống máy móc, các bộ giá đỡ được chia thành các nhóm cấu kiện chuyên biệt:

• Bộ gối đỡ trục và cụm truyền động Vitme bi (Ball Screw Support Units): Gồm khối gối đỡ đầu truyền động cố định và khối đỡ đầu tự do. Đòi hỏi độ đồng trục cực cao, tích hợp gờ lắp phớt chặn dầu và ổ bi đỡ chặn góc (Angular Contact Bearings) chịu lực dọc trục lớn.

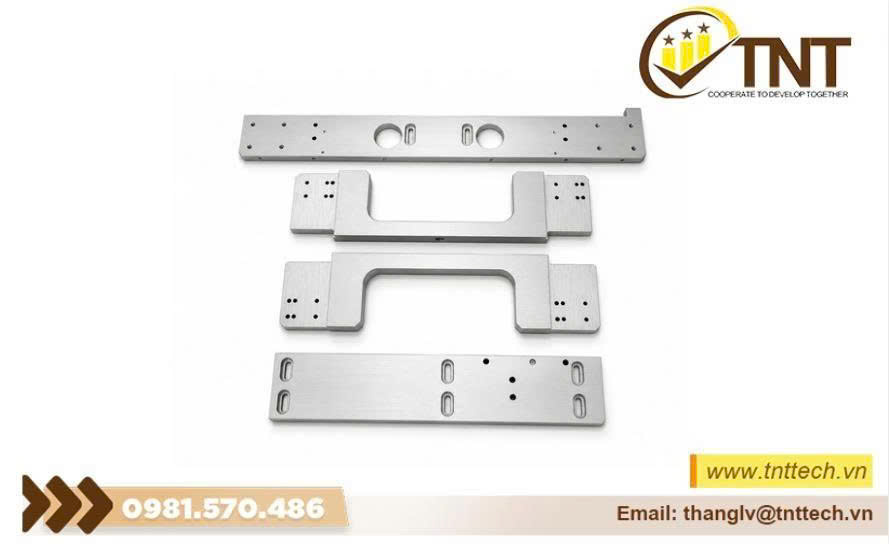

• Bộ giá đỡ cụm thanh trượt dẫn hướng (LM Guide Brackets): Dùng để liên kết các con trượt tuyến tính với bàn máy hoặc cơ cấu gá kẹp, yêu cầu các mặt rãnh tì chuẩn song song tuyệt đối với hành trình trượt của ray.
• Giá đỡ động cơ servo và hộp giảm tốc (Motor Mounting Blocks): Bộ gá trung gian chịu momen xoắn giật liên tục từ động cơ servo, đòi hỏi độ cứng vững cao và tâm lỗ ăn khớp tuyệt đối với mặt bích động cơ.
• Giá đỡ cụm cảm biến và camera thị giác máy (Sensor & Machine Vision Brackets): Các chi tiết gá cụm camera công nghiệp, cảm biến laser đo khoảng cách trong dây chuyền kiểm tra sản phẩm, yêu cầu tính linh hoạt, trọng lượng nhẹ nhưng khử rung lắc tối đa để tránh sai số nhận diện hình ảnh.
• Bộ giá gá xy-lanh và cơ cấu kẹp phôi tự động: Nâng đỡ các xi lanh khí nén, xy-lanh thủy lực, chịu được áp lực đẩy/kéo chu kỳ cao trong các đồ gá Jig chuyên dụng.

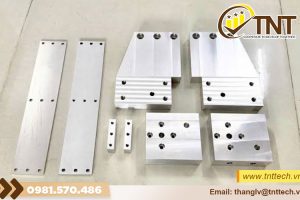

Vật liệu gia công phổ biến tại TNT Tech

Việc lựa chọn mác kim loại phù hợp quyết định trực tiếp đến độ cứng vững, khả năng giảm chấn và tổng khối lượng của cụm chuyển động. TNT Tech tư vấn và gia công chuyên sâu các nhóm vật liệu tiêu chuẩn sau:

• Nhôm hợp kim (A6061, A7075): Nhẹ, độ bền cao, dễ gia công, thích hợp cho các cụm đỡ chuyển động nhanh cần giảm quán tính.
• Thép hợp kim & Thép kết cấu (S50C, C45, SCM440): Độ cứng vững cao, chịu tải trọng lớn và va đập tốt.
• Inox (SUS304, SUS316): Chống gỉ sét, thích hợp cho môi trường phòng sạch, y tế và chế biến thực phẩm.
• Gang đúc (FC250, FCD): Giảm chấn, triệt tiêu rung động hiệu quả cho các bệ đỡ máy móc hạng nặng.

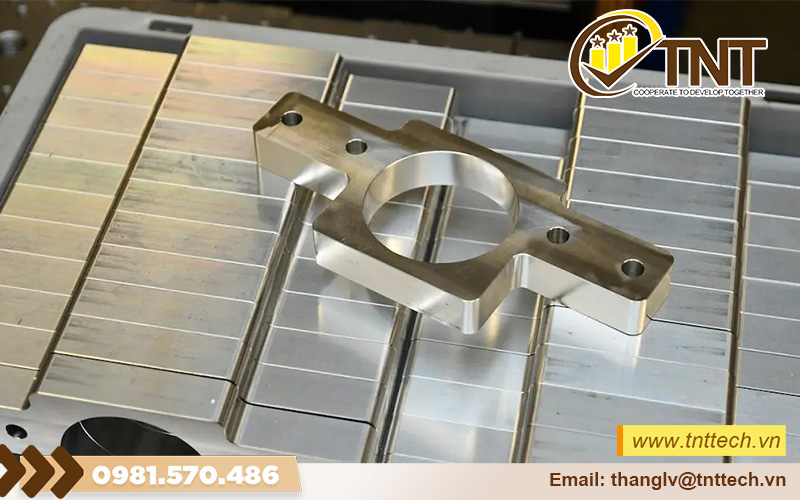

Năng lực gia công bộ giá đỡ tại TNT Tech

Gia công bộ giá đỡ đòi hỏi phải tạo hình trên nhiều mặt (mặt đáy, mặt bích, hệ lỗ ngang, hệ lỗ ren đỉnh). Xưởng cơ khí TNT Tech áp dụng quy trình công nghệ gia công CNC 3 trục hiện đại kết hợp các giải pháp gá đặt kỹ thuật cao nhằm bảo đảm dung sai đồng trục và độ vuông góc mà vẫn tiết kiệm chi phí tối đa cho khách hàng:

• Gia công phay/tiện CNC chính xác: Sử dụng máy phay CNC 3 trục tốc độ cao cùng quy trình gá đặt trên đồ gá chuẩn hóa, kiểm soát sai số lật mặt dưới 0.01 mm.
• Khoan và taro ren tự động: Hệ lỗ bắt vít sâu ngấu đều, không lo cháy ren hay lệch bước.
• Xử lý bề mặt đa dạng: Anodized hóa cứng (đối với nhôm), mạ niken, mạ kẽm hoặc nhuộm đen chống oxy hóa.
• Kiểm soát chất lượng (QC) 100%: Đo đạc kích thước bằng panme, đồng hồ so độ phẳng và dưỡng ren trước khi xuất xưởng.

Quy trình tiếp nhận đơn hàng tại TNT Tech

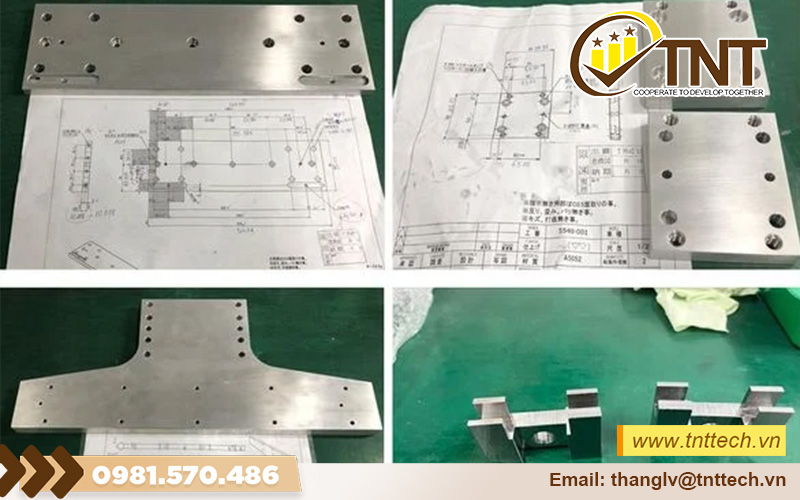

1. Tiếp nhận yêu cầu: Khách hàng gửi bản vẽ kỹ thuật (2D/3D) hoặc mẫu thực tế qua Email/Zalo.
2. Tư vấn & Báo giá: Phân tích kết cấu, đề xuất phương án gia công tối ưu và phản hồi báo giá trong 2 – 4 giờ.
3. Gia công chế tạo: Lập trình CAM và tiến hành gia công phay, tiện, taro tại xưởng.
4. Kiểm tra chất lượng: Nghiệm thu kích thước hình học, độ vuông góc và độ nhám bề mặt.
5. Giao hàng: Đóng gói cẩn thận và bàn giao tận nơi đúng tiến độ.

Thông tin liên hệ nhận báo giá

• Tên công ty: Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech
• Xưởng sản xuất: Số 16, ngõ 296 đường Cựu Quán, Đức Thượng, Hoài Đức, Hà Nội
• Hotline/Zalo: 0985 874 396
• Email gửi bản vẽ: thanglv@tnttech.vn
