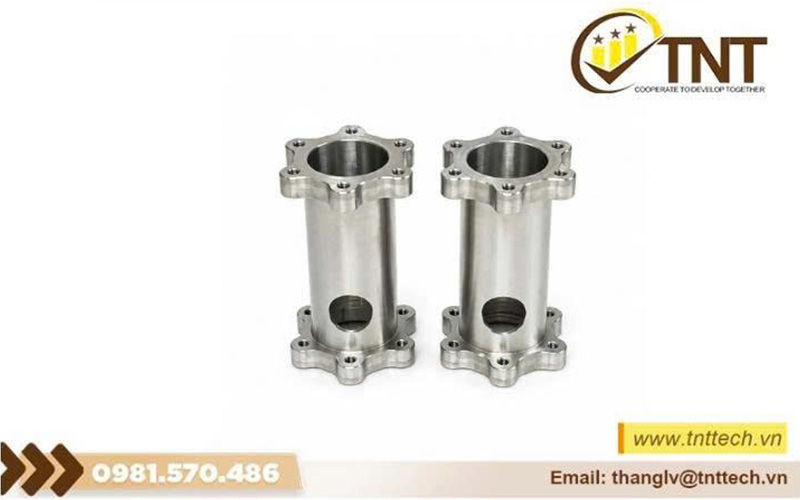

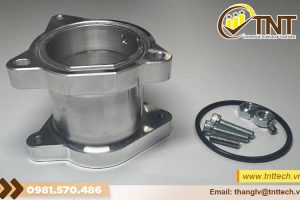

Gia công trục mai ơ

Gia công trục mai ơ là một trong những hạng mục gia công cơ khí chính xác được sử dụng phổ biến trong máy móc công nghiệp, hệ thống truyền động, thiết bị tự động hóa, băng tải và nhiều cụm máy có chuyển động quay. Đây là chi tiết có kết cấu kết hợp giữa phần trục và mai ơ, đảm nhiệm đồng thời chức năng truyền mô men, định vị và liên kết với các chi tiết như bánh răng, puly, khớp nối, bánh xe hoặc các cơ cấu truyền động khác.

Để trục mai ơ hoạt động ổn định, quá trình gia công cần kiểm soát tốt kích thước đường kính, độ đồng tâm, độ vuông góc, dung sai lắp ghép, rãnh then, lỗ ren và chất lượng bề mặt. Cơ khí TNT TECH nhận gia công trục mai ơ CNC theo bản vẽ, mẫu thực tế hoặc yêu cầu kỹ thuật của khách hàng, phù hợp từ sản phẩm đơn chiếc, chế tạo mẫu đến sản xuất số lượng.

Gia công trục mai ơ theo bản vẽ kỹ thuật

Trục mai ơ thường có hình dạng không quá phức tạp nhưng yêu cầu độ chính xác cao tại các vị trí lắp ghép. Tùy thiết kế, chi tiết có thể bao gồm nhiều đường kính trục, các bậc trục, phần mai ơ, lỗ tâm, lỗ xuyên, rãnh then, lỗ ren hoặc các bề mặt định vị.

• Gia công trục mai ơ CNC theo bản vẽ giúp kiểm soát chính xác các thông số kỹ thuật ngay từ khâu chuẩn bị phôi đến gia công hoàn thiện. Bản vẽ là cơ sở để xác định vật liệu, kích thước phôi, dung sai, độ nhám bề mặt, phương pháp gia công và yêu cầu kiểm tra.
• Đối với những chi tiết sử dụng trong hệ thống truyền động, các vị trí như cổ trục lắp vòng bi, đường kính lắp puly hoặc bánh răng và bề mặt vai trục cần được gia công chính xác. Nếu những vị trí này sai lệch quá lớn, quá trình lắp ráp có thể phát sinh độ rơ hoặc gây khó khăn khi tháo lắp.
• Vì vậy, gia công trục mai ơ không chỉ đơn thuần là tạo đúng hình dạng mà cần đảm bảo quan hệ hình học giữa các bề mặt. Đặc biệt, độ đồng tâm giữa phần trục và lỗ mai ơ là yếu tố quan trọng đối với những chi tiết quay tốc độ cao.

Tại Cơ khí TNT TECH, phương án gia công được lựa chọn dựa trên kết cấu thực tế của từng chi tiết nhằm đảm bảo yêu cầu kỹ thuật đồng thời tối ưu thời gian và chi phí sản xuất.

Vật liệu sử dụng khi gia công trục mai ơ

Lựa chọn vật liệu có ảnh hưởng trực tiếp đến độ bền, khả năng chịu tải, khả năng chống mài mòn và tuổi thọ của trục mai ơ. Tùy điều kiện làm việc, khách hàng có thể lựa chọn các mác vật liệu cơ khí khác nhau.

• Đối với những chi tiết truyền động thông thường, C45 và S45C là các lựa chọn phổ biến. Hai nhóm vật liệu này có khả năng gia công tốt, cơ tính phù hợp với nhiều loại trục và chi tiết máy.
• Với trục mai ơ chịu tải lớn, chịu mô men xoắn hoặc làm việc trong điều kiện yêu cầu độ bền cao, SCM440 có thể được lựa chọn. Đây là vật liệu thường được sử dụng cho các chi tiết cơ khí cần cơ tính tốt và có thể kết hợp với phương án nhiệt luyện phù hợp.
• Trong những ứng dụng yêu cầu khả năng chống mài mòn cao tại các bề mặt làm việc, SUJ2 hoặc SKD11 có thể được cân nhắc tùy thiết kế.
• Đối với môi trường có yêu cầu chống ăn mòn, đặc biệt trong thiết bị công nghiệp hoặc khu vực có độ ẩm cao, có thể sử dụng SUS304 hoặc SUS316.
• Ngoài vật liệu, phương án xử lý nhiệt cũng cần được xem xét. Một số trục mai ơ có thể yêu cầu tôi, ram hoặc xử lý bề mặt nhằm nâng cao độ cứng và khả năng chống mài mòn.

Việc lựa chọn vật liệu cuối cùng cần dựa trên bản vẽ, tải trọng, tốc độ quay, môi trường làm việc và yêu cầu tuổi thọ của cụm máy.

Quy trình gia công trục mai ơ CNC

Quy trình gia công trục mai ơ được xây dựng tùy theo hình dạng, kích thước và yêu cầu kỹ thuật của từng sản phẩm. Với chi tiết dạng trục kết hợp mai ơ, tiện CNC thường là công đoạn quan trọng để tạo các bề mặt tròn xoay.

• Trước tiên, phôi được lựa chọn theo vật liệu và kích thước yêu cầu. Phôi cần có lượng dư phù hợp để đảm bảo đủ vật liệu cho quá trình tiện thô và tiện tinh.
• Sau khi gá đặt, máy tiện CNC tiến hành gia công mặt đầu, đường kính ngoài, các bậc trục, vai trục và những biên dạng tròn xoay theo chương trình đã lập trình.
• Phần mai ơ có thể được gia công lỗ bằng các phương pháp khoan, khoét hoặc doa. Đối với vị trí yêu cầu dung sai chặt, công đoạn doa có thể được sử dụng để đạt kích thước và chất lượng bề mặt phù hợp.
• Nếu chi tiết có rãnh then, mặt phẳng hoặc các hình dạng không tròn xoay, sản phẩm có thể được chuyển sang máy phay CNC để gia công tiếp. Các lỗ ren được thực hiện bằng phương pháp taro hoặc gia công ren phù hợp với kích thước thiết kế.
• Đối với sản phẩm yêu cầu độ cứng cao, nhiệt luyện có thể được thực hiện sau gia công thô. Sau nhiệt luyện, các vị trí quan trọng tiếp tục được gia công tinh nhằm đạt kích thước cuối cùng.

Một quy trình điển hình có thể bao gồm:

Chuẩn bị phôi → tiện CNC → khoan/khoét/doa → phay rãnh then → gia công ren → nhiệt luyện nếu cần → gia công tinh → kiểm tra → hoàn thiện.

Việc lựa chọn đúng trình tự gia công giúp hạn chế biến dạng, đảm bảo độ chính xác và nâng cao tính ổn định khi sản xuất nhiều sản phẩm.

Kiểm soát độ chính xác của trục mai ơ

Một trong những yêu cầu quan trọng nhất khi gia công trục mai ơ CNC là kiểm soát độ chính xác tại các vị trí lắp ghép. Kích thước đường kính chỉ là một phần của yêu cầu kỹ thuật; các yếu tố hình học và tương quan giữa các bề mặt cũng cần được kiểm soát.

• Đối với phần trục, đường kính thường liên quan trực tiếp đến vị trí lắp vòng bi, bạc, bánh răng, puly hoặc khớp nối. Sai số đường kính có thể ảnh hưởng đến độ chặt hoặc độ rơ của mối ghép.
• Đối với phần mai ơ, đường kính lỗ và chiều sâu lỗ cần phù hợp với chi tiết được lắp bên trong. Những bề mặt vai cũng cần đảm bảo độ vuông góc cần thiết để chi tiết sau khi lắp không bị lệch.
• Độ đồng tâm là một thông số đặc biệt quan trọng. Khi trục mai ơ quay, độ lệch tâm lớn có thể gây rung động, tiếng ồn và làm tăng tải tác dụng lên vòng bi hoặc các bộ phận truyền động.
• Bên cạnh đó, rãnh then cần đảm bảo đúng chiều rộng, chiều sâu và vị trí. Đối với các lỗ ren, kích thước ren phải phù hợp với tiêu chuẩn và yêu cầu trên bản vẽ.

Tùy yêu cầu sản phẩm, quá trình kiểm tra có thể sử dụng panme, thước cặp, đồng hồ so, dưỡng kiểm và các thiết bị đo phù hợp. Với các chi tiết có dung sai chặt, phương pháp kiểm tra cần được lựa chọn tương ứng với cấp chính xác của sản phẩm.

Ứng dụng của trục mai ơ trong công nghiệp

Trục mai ơ được ứng dụng rộng rãi trong các cơ cấu truyền động và máy móc công nghiệp. Nhờ khả năng kết hợp chức năng của trục và mai ơ, chi tiết này giúp liên kết các bộ phận quay thành một cụm truyền động hoàn chỉnh.

• Trong hệ thống băng tải, trục mai ơ có thể được sử dụng tại các cụm truyền động, con lăn hoặc cơ cấu liên kết tùy thiết kế máy.
• Trong máy tự động hóa, chi tiết có thể xuất hiện tại các cụm truyền động, cơ cấu quay, cụm puly hoặc các cơ cấu định vị.
• Đối với máy đóng gói, máy gia công, máy sản xuất công nghiệp, trục mai ơ có thể được sử dụng để liên kết bánh răng, puly hoặc khớp nối với trục truyền động.
• Ngoài ra, sản phẩm còn có thể được thiết kế cho các cụm bánh xe, cơ cấu nâng hạ, thiết bị vận chuyển và nhiều loại máy chuyên dụng khác.

Ưu điểm của việc gia công trục mai ơ theo bản vẽ là sản phẩm có thể được thiết kế phù hợp chính xác với hệ thống máy hiện tại. Các kích thước, vị trí lắp ghép và vật liệu có thể được lựa chọn theo điều kiện vận hành thực tế thay vì phụ thuộc vào sản phẩm tiêu chuẩn có sẵn.

Nhận gia công trục mai ơ CNC theo yêu cầu

Cơ khí TNT TECH nhận gia công trục mai ơ CNC theo bản vẽ, từ sản phẩm đơn chiếc, gia công mẫu đến sản xuất số lượng theo yêu cầu.

1. Khách hàng có thể cung cấp bản vẽ 2D, bản vẽ 3D hoặc mẫu thực tế. Dựa trên yêu cầu về vật liệu, kích thước, dung sai, số lượng và điều kiện làm việc, bộ phận kỹ thuật có thể xây dựng phương án gia công phù hợp.
2. Ngoài trục mai ơ, Cơ khí TNT TECH nhận gia công nhiều loại trục máy, trục định vị, trục dẫn hướng, bạc, khớp nối, chi tiết truyền động và các chi tiết cơ khí chính xác.
3. Đối với doanh nghiệp cần đặt gia công định kỳ, phương án sản xuất có thể được xây dựng theo số lượng và yêu cầu kiểm soát chất lượng của từng đơn hàng.
4. Khách hàng chỉ cần gửi bản vẽ hoặc thông tin kỹ thuật để được tư vấn phương án gia công và báo giá.
