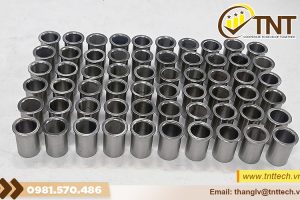

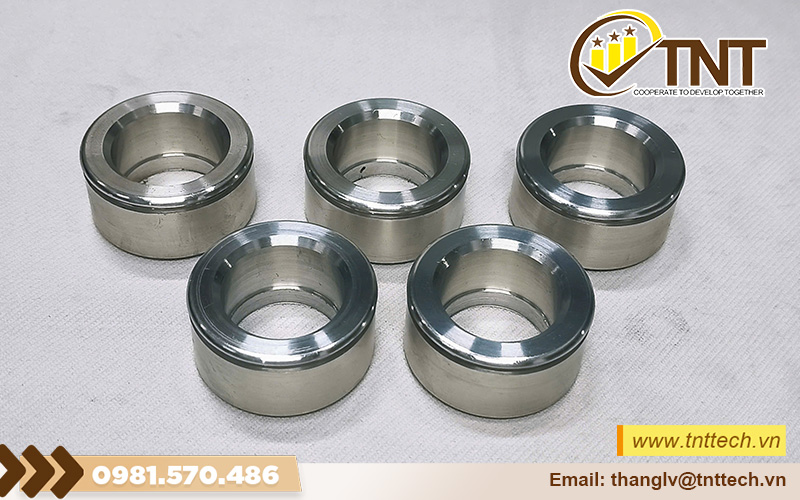

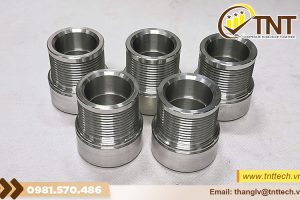

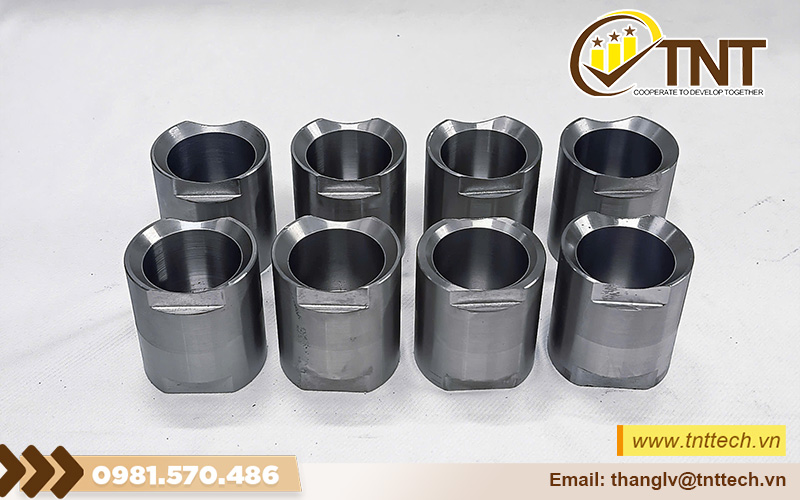

Gia công chi tiết dạng lỗ chất lượng cao

Trong ngành cơ khí chế tạo và lắp ráp máy móc, gia công chi tiết dạng lỗ là một trong những nguyên công phổ biến nhưng lại đòi hỏi quy trình kỹ thuật kỹ lưỡng nhất. Từ các chi tiết đơn giản như đồ gá (jig), bệ máy, bánh răng, cho đến các linh kiện phức tạp trong khối động cơ, hàng không hay y tế, sự chính xác của các bề mặt lỗ quyết định trực tiếp đến khả năng lắp ghép và độ bền vận hành của toàn bộ hệ thống.

Bạn đang tìm kiếm một đối tác gia công lỗ uy tín, đảm bảo độ dung sai khắt khe, bề mặt bóng mịn hoàn hảo mà vẫn tối ưu được chi phí sản xuất?

Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech chính là câu trả lời toàn diện dành cho bạn. Với hệ thống máy móc CNC hiện đại và quy trình kiểm soát chất lượng nghiêm ngặt, chúng tôi tự tin đáp ứng mọi yêu cầu gia công chi tiết dạng lỗ từ đơn giản đến phức tạp nhất.

Gia công chi tiết dạng lỗ là gì và đặc điểm kỹ thuật quan trọng

Gia công chi tiết dạng lỗ là quá trình tạo hình hoặc hoàn thiện các bề mặt bên trong (bề mặt bao trong) của phôi nhằm đạt được kích thước, hình dáng hình học và độ bóng bề mặt theo bản vẽ thiết kế. Các chi tiết dạng lỗ rất đa dạng, có thể là lỗ thông suốt, lỗ bậc, lỗ tịt, lỗ có ren, hoặc hệ thống lỗ định vị song song hay vuông góc với nhau.

Các thông số kỹ thuật cốt lõi cần kiểm soát bao gồm:

• Độ chính xác kích thước: Thường được giới hạn bởi các cấp dung sai nghiêm ngặt, đặc biệt là đối với các lỗ lắp vòng bi hoặc trục định vị.

• Độ chính xác hình dáng hình học: Tránh các sai lệch phổ biến như độ méo (độ ô van), độ côn, hoặc độ phình tang trống dọc theo chiều sâu lỗ.

• Độ chính xác vị trí tương quan: Độ dung sai khoảng cách tâm giữa các lỗ (đặc biệt quan trọng trong hệ lỗ đồ gá), độ song song, và độ vuông góc giữa đường tâm lỗ với mặt đầu.

• Độ nhám bề mặt: Đảm bảo bề mặt trong của lỗ đạt độ bóng cao để giảm ma sát, chống mài mòn trong quá trình chuyển động tịnh tiến hoặc xoay của trục quay bên trong.

Ứng dụng của chi tiết dạng lỗ trong công nghiệp

Các chi tiết dạng lỗ xuất hiện ở hầu hết mọi cụm chi tiết máy và đóng vai trò nền tảng trong việc định vị, dẫn hướng hoặc liên kết. Cụ thể:

• Hệ thống truyền động và định vị: Các loại bạc lót, gối đỡ, lỗ lắp vòng bi (ổ lăn) trên hộp số, bánh răng hoặc trục khuỷu. Những vị trí này đòi hỏi độ chính xác cực cao để đảm bảo trục xoay êm ái, không bị rơ lắc.

• Đồ gá và thiết bị phụ trợ (Jig & Fixture): Hệ thống lỗ định vị trên các tấm module đồ gá gá kẹp, tấm gá khuôn mẫu. Độ chính xác khoảng cách tâm giữa các lỗ này quyết định độ chính xác khi gá đặt phôi để gia công các nguyên công tiếp theo.

• Liên kết cố định: Các lỗ ren, lỗ vát, lỗ bậc phục vụ cho việc bắt bulong, vít cấy nhằm liên kết các kết cấu máy, vỏ máy hoặc bệ máy lại với nhau thành một khối thống nhất.

• Hệ thống thủy lực, khí nén và dẫn chất lỏng: Xi lanh thủy lực, khối block chia dầu, các đường ống dẫn lòng ống trong thân khuôn mẫu. Các chi tiết này yêu cầu bề mặt lòng lỗ phải có độ bóng láng cao và không có khuyết tật để đảm bảo áp suất ổn định, tránh rò rỉ nhiên liệu.

Các phương pháp gia công chi tiết dạng lỗ phổ biến tại TNT Tech

Để hiện thực hóa các yêu cầu kỹ thuật khắt khe, TNT Tech ứng dụng linh hoạt và phối hợp nhiều phương pháp gia công CNC tiên tiến:

• Khoan (Drilling) Đây là phương pháp cơ bản nhất để tạo lỗ từ phôi đặc. Sử dụng các loại mũi khoan chuyên dụng như mũi khoan hợp kim, mũi khoan gắn mảnh chip, chúng tôi có thể tạo ra các lỗ có đường kính từ rất nhỏ đến lớn một cách nhanh chóng. Khoan thường là nguyên công thô, tạo tiền đề cho các bước gia công tinh tiếp theo.
• Khoét Phương pháp này dùng để mở rộng đường kính của các lỗ đã có sẵn từ quá trình đúc, dập hoặc sau khi khoan. Khoét giúp sửa lại độ lệch tâm của lỗ thô, cải thiện đáng kể độ chính xác hình dáng, vị trí đường tâm lỗ, đồng thời tạo ra các biên dạng lỗ bậc hoặc lỗ vát côn.
• Doa là phương pháp gia công tinh tối ưu để đạt độ chính xác kích thước và độ bóng bề mặt cực cao cho lỗ. Nguyên công doa tại TNT Tech được thực hiện trên máy CNC tốc độ cao với các dao doa hợp kim chính xác, giúp đưa dung sai lỗ về phạm vi vài micromet , bề mặt đạt độ nhẵn mịn tối đa.

• Tiện trong (Tiện lỗ): Thực hiện trên các máy tiện CNC đối với các chi tiết dạng tròn xoay, cho phép kiểm soát đường kính và biên dạng bên trong lỗ một cách linh hoạt.

• Phay biên dạng lỗ (Helical Milling): Sử dụng dao phay ngón chạy theo đường xoắn ốc trên máy phay CNC để tạo ra các lỗ có kích thước lớn hoặc biên dạng phi tiêu chuẩn một cách cơ động.

• Taro ren trong Tạo ren trong cho các loại lỗ để phục vụ mục đích liên kết vít. Chúng tôi sử dụng phương pháp taro bằng máy CNC hoặc phay ren (Thread Milling) để đảm bảo bước ren chính xác tuyệt đối, không bị kẹt hay cháy ren, áp dụng hiệu quả trên cả các vật liệu cứng.

Năng lực gia công của cơ khí TNT Tech

Tại Hà Nội và khu vực miền Bắc, TNT Tech được biết đến là đối tác gia công cơ khí chính xác và tự động hóa uy tín hàng đầu. Lựa chọn dịch vụ gia công chi tiết dạng lỗ của chúng tôi, quý khách hàng sẽ nhận được những giá trị vượt trội:

Đa dạng hóa vật liệu gia công

Chúng tôi có kinh nghiệm xử lý hầu hết các nhóm vật liệu công nghiệp hiện nay:

• Thép và thép hợp kim: C45, S50C, SKD11, SKD61, SCM440 (bao gồm cả thép trước và sau khi nhiệt luyện).
• Inox (Thép không gỉ): SUS304, SUS316, SUS430… xử lý triệt để bài toán bám dính dao và biến cứng bề mặt khi gia công lỗ sâu.
• Nhôm và hợp kim nhôm: A6061, A7075… gia công tốc độ cao, bề mặt sáng bóng không ba-via.
• Đồng và nhựa kỹ thuật: POM, Teflon (PTFE), MC Nylon… đảm bảo không biến dạng nhiệt khi gia công lỗ thành mỏng.

Hệ thống máy móc hiện đại

Xưởng sản xuất của TNT Tech được đầu tư đồng bộ hệ thống máy phay CNC, tiện CNC đời mới. Nhờ đó, việc lập trình chạy dao, kiểm soát tốc độ cắt và ứng dụng dung dịch làm nguội xuyên tâm (Coolant through spindle) luôn đạt trạng thái lý tưởng, hạn chế tối đa gãy dao khi gia công các lỗ sâu.

Đội ngũ kỹ sư giàu kinh nghiệm

Chúng tôi không chỉ gia công theo bản vẽ có sẵn, đội ngũ kỹ sư của TNT Tech luôn sẵn sàng hỗ trợ khách hàng tư vấn kỹ thuật, tối ưu hóa thiết kế hình học của lỗ (như bán kính góc thoát dao, chiều sâu ren hợp lý, độ dày thành lỗ) để quá trình gia công diễn ra thuận lợi nhất, từ đó giảm tối đa giá thành sản xuất cho bạn.

Quy trình tiếp nhận đơn hàng và gia công tại TNT Tech

Nhằm mang lại trải nghiệm dịch vụ chuyên nghiệp và tiết kiệm thời gian tối đa cho đối tác, TNT Tech vận hành theo quy trình 5 bước khép kín:

1. Tiếp nhận yêu cầu: Khách hàng gửi bản vẽ kỹ thuật (2D/3D) kèm số lượng và yêu cầu vật liệu qua Email hoặc Zalo của công ty.
2. Tư vấn và báo giá: Đội ngũ kỹ sư phân tích bản vẽ, tư vấn phương án tối ưu chi phí và gửi báo giá chi tiết trong vòng 2 – 4 giờ làm việc.
3. Lập trình và gia công: Tiến hành lập trình CAM, lựa chọn dao cụ tối ưu và triển khai gia công trên hệ thống máy CNC tại xưởng.
4. Kiểm tra chất lượng (QC): Sử dụng các thiết bị đo lường chuẩn xác như thước đo lỗ nội soi, panme đo trong, dưỡng đo ren… để kiểm tra 100% kích thước lỗ trước khi đóng gói.
5. Giao hàng và bảo hành: Giao hàng tận nơi theo đúng tiến độ cam kết, sẵn sàng hỗ trợ kỹ thuật và xử lý nhanh chóng các vấn đề phát sinh.

Liên hệ nhận báo giá gia công chi tiết dạng lỗ tốt nhất hôm nay

Nếu doanh nghiệp của bạn đang cần một nhà thầu phụ gia công chi tiết dạng lỗ nói riêng hay gia công cơ khí chính xác nói chung ổn định về chất lượng, đúng hẹn về tiến độ và hợp lý về giá thành, hãy kết nối ngay với Cơ khí TNT Tech:

• Tên công ty: Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech
• Địa chỉ văn phòng và xưởng sản xuất: Số 16, ngõ 296 đường Cựu Quán, Đức Thượng, Hoài Đức, Hà Nội.
• Số điện thoại hỗ trợ nhanh (Hotline/Zalo): 📱 0985 874 396
• Email tiếp nhận bản vẽ và yêu cầu báo giá: 📧 thanglv@tnttech.v
