Trong thế giới cơ khí chế tạo và vận hành máy móc công nghiệp, trục kỹ thuật (shaft) được ví như “xương sống” của mọi hệ thống chuyển động. Từ những chiếc trục nhỏ trong động cơ bước, máy in, cho đến các trục truyền động khổng lồ trong dây chuyền sản xuất thép, xi măng hay hệ thống băng tải công nghiệp, tất cả đều đòi hỏi độ chính xác tuyệt đối. Một sai lệch rất nhỏ cũng có thể dẫn đến hiện tượng rung lắc, mài mòn nhanh chóng hoặc phá hủy hoàn toàn hệ thống máy móc. Chính vì vậy, dịch vụ gia công trục kỹ thuật chất lượng cao bằng công nghệ CNC hiện đại đang trở thành nhu cầu cốt lõi của các doanh nghiệp cơ khí phụ trợ và chế tạo máy. Bài viết này sẽ phân tích toàn diện từ vật liệu, công nghệ, quy trình gia công cho đến phương pháp kiểm định chất lượng trục kỹ thuật theo tiêu chuẩn quốc tế.

Trục Kỹ Thuật Là Gì? Vai Trò Thiết Yếu Trong Cơ Khí Chế Tạo

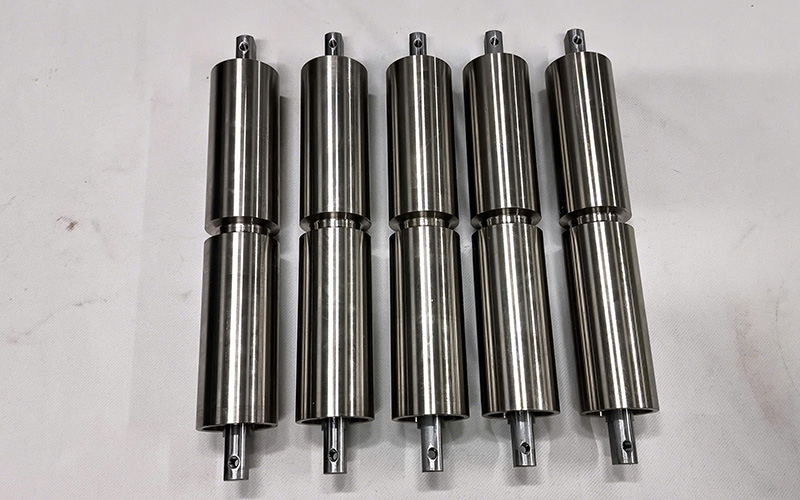

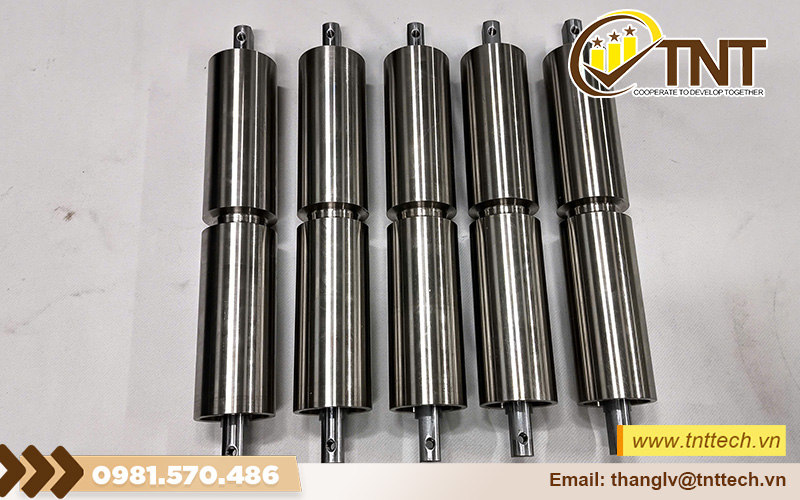

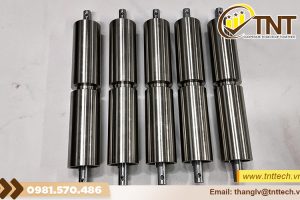

Trục kỹ thuật là chi tiết cơ khí có dạng hình khối tròn xoay, chiều dài thường lớn hơn nhiều so với đường kính. Nhiệm vụ chính của trục là truyền mô-men xoắn (lực quay), truyền chuyển động quay giữa các bộ phận hoặc đỡ các chi tiết quay khác (như bánh răng, puli, đĩa xích, ổ lăn) trên nó..

Phân loại các dòng trục kỹ thuật phổ biến

Dựa vào hình dáng hình học và công năng vận hành, trục kỹ thuật được chia thành nhiều loại:

Trục trơn (Straight Shaft): Đường kính đồng đều suốt chiều dài trục, cấu tạo đơn giản, thường dùng trong các ứng dụng tải nhẹ, dẫn hướng.

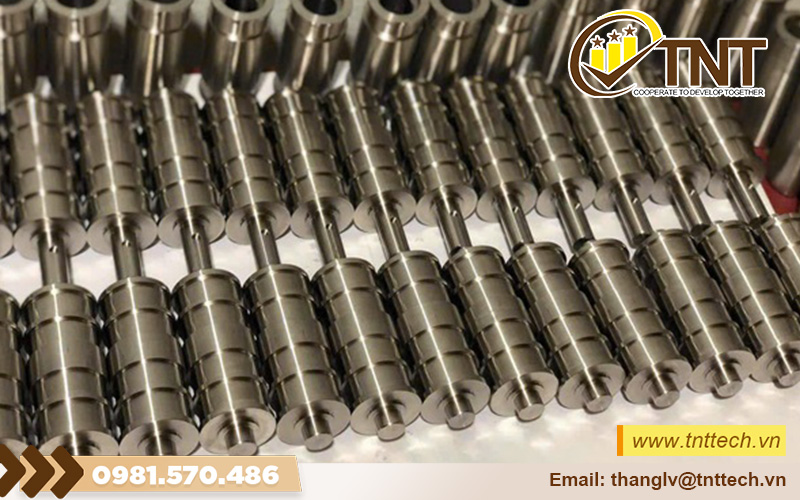

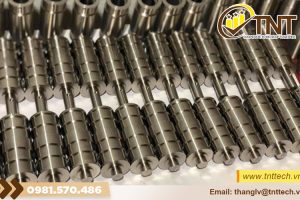

Trục bậc (Stepped Shaft): Gồm nhiều đoạn có đường kính khác nhau tăng hoặc giảm dần. Kết cấu này giúp định vị chính xác các chi tiết lắp trên trục như vòng bi, bánh răng nhờ các vai trục.

Trục lệch tâm (Eccentric Shaft): Có các đoạn trục không cùng nằm trên một đường tâm trục. Thường dùng trong cơ cấu tay quay thanh truyền, máy dập, máy nghiền để chuyển đổi chuyển động quay thành chuyển động tịnh tiến.

Trục vít / Trục then hoa (Splined Shaft): Trên bề mặt trục có xẻ các rãnh then dọc theo chiều dài. Kết cấu này cho phép các chi tiết lắp trên trục có thể di chuyển tịnh tiến dọc trục nhưng vẫn truyền được mô-men xoắn lớn mà không bị trượt.

Trục rỗng (Hollow Shaft): Trục có lỗ rỗng chạy dọc tâm, giúp giảm trọng lượng của hệ thống truyền động mà vẫn giữ được độ bền xoắn tốt (ứng dụng nhiều trong ngành ô tô, hàng không).

Các Tiêu Chí Định Nghĩa Một Sản Phẩm Trục Kỹ Thuật “Chất Lượng Cao”

Một sản phẩm trục được coi là đạt chất lượng cao không chỉ dừng lại ở việc “nhìn đẹp mắt”, mà phải đáp ứng đồng thời 4 tiêu chí kỹ thuật khắt khe sau:

Độ chính xác kích thước hình học (Dimensional Tolerance)

Dung sai kích thước (đặc biệt là tại các vị trí lắp vòng bi, cổ trục) phải đạt cấp chính xác cao (thường là cấp 6 đến cấp 8 theo tiêu chuẩn TCVN/ISO). Dung sai cho phép dao động trong khoảng từ ± 0.005mm đến ±0.01mm.

Sai lệch hình dáng và vị trí tương quan (Geometric Tolerances)

Độ tròn (Roundness) và độ trụ (Cylindricity): Trục không được phép bị méo hay có hình mép quả trứng.Độ đảo mặt đầu và độ đảo hướng kính (Runout): Khi quay quanh tâm, độ lệch trục phải nằm trong giới hạn cho phép (< 0.02mm) để tránh hiện tượng mất cân bằng động gây rung lắc ở tốc độ cao.Độ thẳng (Straightness): Trục dài không được bị cong vênh trong quá trình cắt gọt và nhiệt luyện.

Độ nhám bề mặt (Surface Roughness)

Bề mặt tiếp xúc của trục với phớt chắn dầu hoặc vòng bi yêu cầu độ bóng cực cao để giảm ma sát. Giá trị độ nhám Ra thường phải đạt từ 0.4μm đến 1.6μm (tương đương cấp độ bóng 7 đến 9).

Độ cứng và chiều sâu lớp thấm cứng (Hardness & Case Depth)

Trục phải có lõi dẻo dai để chịu lực uốn, lực xoắn (chống gãy) nhưng bề mặt ngoài phải cực cứng để chống mài mòn. Điều này đòi hỏi quá trình xử lý nhiệt luyện (tôi cao tần, thấm carbon, thấm nitơ) phải vô cùng chính xác.

Vật Liệu Chế Tạo Trục Kỹ Thuật: Từ Thông Dụng Đến Cao Cấp

Việc lựa chọn phôi vật liệu quyết định trực tiếp đến tuổi thọ của trục dưới các tác động của tải trọng, nhiệt độ và môi trường.

Công Nghệ Gia Công Trục Kỹ Thuật Hiện Đại

Để chế tạo một trục kỹ thuật chất lượng cao, các xưởng cơ khí chính xác bắt buộc phải đồng bộ hóa hệ thống máy móc CNC thế hệ mới thay vì các dòng máy cơ truyền thống.

Tiện CNC (CNC Turning) – Công đoạn cốt lõi

Máy tiện CNC (hệ điều hành Fanuc, Mitsubishi, Mazak…) thực hiện việc định hình biên dạng trục bằng các chu trình tiện thô, tiện tinh trục bậc, tiện rãnh thoát dao, cắt ren trục và vát mép. Các dòng máy tiện CNC có tích hợp trục Y và dụng cụ cắt động (Live Tooling) cho phép phay rãnh then, khoan lỗ vuông góc trên thân trục ngay trong một lần gá đặt, loại bỏ sai số gá đặt giữa các nguyên công.

Phay CNC / Phay Then Hoa (CNC Milling / Hobbing)

Đối với các dòng trục yêu cầu rãnh then (keyway) hoặc răng then hoa (spline), máy phay CNC 4 trục hoặc máy phay lăn răng chuyên dụng sẽ đảm nhận việc tạo hình profile răng, đảm bảo tính đồng tâm và khoảng cách chia độ rãnh cực kỳ chính xác để dễ dàng lắp ghép với moay-ơ bánh răng.

Mài Chính Xác (Cylindrical Grinding)

Sau khi trục được xử lý nhiệt luyện (thường làm trục bị biến dạng nhẹ hoặc tăng độ cứng khiến dao tiện không thể cắt gọt hiệu quả), máy mài tròn ngoài CNC sẽ được sử dụng. Đây là công đoạn quyết định để đưa kích thước các cổ trục về dung sai thấp và tạo độ bóng bề mặt như gương.

Quy Trình 7 Bước Gia Công Trục Kỹ Thuật Chất Lượng Cao Tại Xưởng

Một quy trình sản xuất khép kín, bài bản là lời cam kết vững chắc nhất cho chất lượng sản phẩm đầu ra:

• Bước 1: Phân tích kỹ thuật và lập quy trình công nghệKỹ sư tiến hành bóc tách bản vẽ kỹ thuật, xác định các kích thước cần kiểm soát nghiêm ngặt (kích thước lắp vòng bi), tính toán lượng dư gia công cho các nguyên công mài và lựa chọn dao cụ, chế độ cắt tối ưu.
• Bước 2: Chuẩn bị phôi và gia công chuẩn vị tríCắt phôi từ thép cây (thép thanh tròn đặc). Tiến hành nguyên công phay khỏa hai mặt đầu và khoan hai lỗ tâm ở hai đầu trục. Hai lỗ tâm này đóng vai trò là “chuẩn định vị” xuyên suốt từ quá trình tiện CNC cho đến khi mài tinh, đảm bảo độ đồng tâm tuyệt đối giữa các công đoạn.
• Bước 3: Gia Công Tiện Thô và Tiện Bán Tinh CNCPhôi được chống tâm hai đầu trên máy tiện CNC. Tiến hành bóc tách khối lượng lớn vật liệu thừa để định hình các bậc trục. Công đoạn này chừa lại lượng dư khoảng 0.3mm – 0.5mm cho nguyên công mài sau nhiệt luyện. Các rãnh then, ren trục cũng được gia công cơ bản ở bước này.
• Bước 4: Xử lý nhiệt luyện nâng cao cơ tính (Heat Treatment)Tùy thuộc vào yêu cầu bản vẽ, trục sẽ được đưa đi xử lý nhiệt:Tôi thể tích (Q&T): Giúp trục đạt độ bền tổng thể đồng đều.Tôi cao tần bề mặt (Induction Hardening): Chỉ làm cứng lớp bề mặt ngoài dày khoảng 1mm – 3mm đạt độ cứng 50 – 58HRC, lòng trục vẫn giữ được độ dẻo dai.
• Bước 5: Nắn thẳng trục (Straightening)Quá trình nhiệt luyện ở nhiệt độ cao luôn gây ra ứng suất nội và làm trục bị cong vênh nhẹ. Trục sẽ được đưa lên máy ép thủy lực chuyên dụng để nắn thẳng, kiểm tra độ đảo bằng đồng hồ so cho đến khi độ cong nằm trong phạm vi cho phép mới chuyển sang bước tiếp theo.
• Bước 6: Mài Tinh Tròn Ngoài CNCĐây là bước hoàn thiện tối quan trọng. Máy mài tròn ngoài sẽ đánh bóng và đưa các cung bậc trục lắp vòng bi về kích thước chuẩn xác tuyệt đối theo bản vẽ kỹ thuật, đạt độ nhám Ra0,8

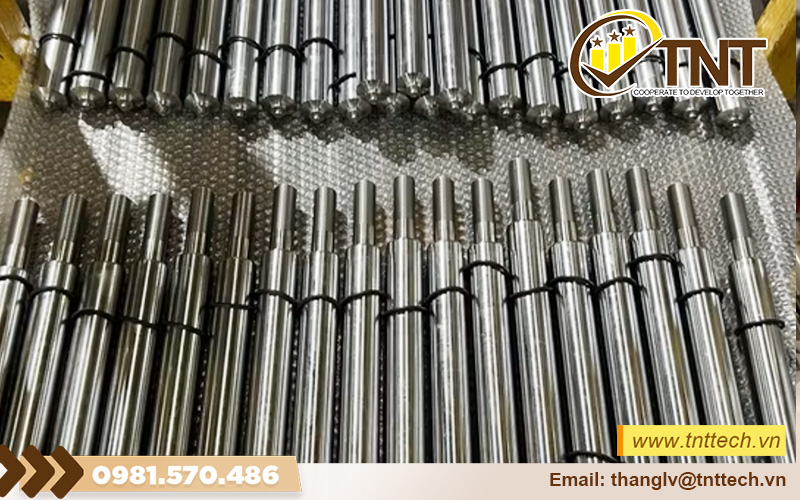

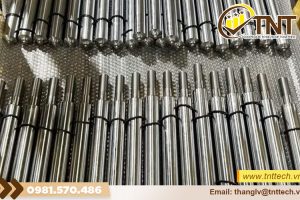

• Bước 7: Kiểm soát chất lượng (QC) và Bảo quản chống rỉBộ phận QC tiến hành nghiệm thu sản phẩm bằng các thiết bị đo lường chính xác. Sau khi đạt, trục được tẩy dầu bôi trơn gia công, phun một lớp dầu chống rỉ chuyên dụng, quấn màng PE nhiều lớp để bảo vệ bề mặt bóng, tránh va đập trong quá trình vận chuyển đến tay khách hàng.

Các Phương Pháp Kiểm Tra Chất Lượng Trục Kỹ Thuật Tại Phòng Lab

Để chứng minh một chiếc trục đạt tiêu chuẩn chất lượng cao, các phép đo lường trực quan bằng mắt thường hoàn toàn vô hiệu. Tại các xưởng cơ khí uy tín, sản phẩm bắt buộc phải vượt qua các bài kiểm tra nghiêm ngặt bằng thiết bị đo chuyên dụng:

Kiểm tra kích thước bằng Thước cặp/Panme điện tử: Đo đường kính các bậc trục với độ chính xác đến 0.001mm.

Đo độ đảo bằng Đồng hồ so (Dial Indicator): Trục được đặt trên khối chữ V hoặc chống tâm, quay tròn để đồng hồ so ghi lại độ đảo hướng kính và độ đảo mặt đầu.

Đo độ nhám bề mặt bằng Máy đo độ bóng cầm tay: Đầu kim kim cương của máy quét qua bề mặt trục để phân tích đồ thị và xuất ra giá trị độ nhám Ra, Rz

Kiểm tra độ cứng bằng Máy đo độ cứng Rockwell/Vickers: Đâm mũi kim cương vào bề mặt mẫu để xác định chỉ số cứng ($HRC$ hoặc $HV$), đảm bảo đạt đúng thiết kế.

Kiểm tra khuyết tật bằng phương pháp không phá hủy (NDI): Sử dụng phương pháp siêu âm hoặc hạt từ tính (Magnaflux) để phát hiện các vết nứt ngầm, rỗng xỉ bên trong lòng trục mà mắt thường không thấy được (đặc biệt quan trọng với trục chịu tải trọng động nặng).

Các Lỗi Thường Gặp Trong Gia Công Trục Và Giải Pháp Khắc Phục

Ngay cả khi sử dụng máy CNC, nếu kỹ sư không có kinh nghiệm, trục kỹ thuật vẫn rất dễ gặp phải các lỗi sau:

Trục bị côn (Taper lỗi):

Đường kính hai đầu của cùng một đoạn trục không bằng nhau.

Nguyên nhân: Do độ cứng vững của hệ thống máy – dao – đồ gá kém, hoặc do trục dài bị đẩy văng khi dao cắt tỳ vào.

Khắc phục: Sử dụng thêm luy-nét đỡ trục (Steady Rest) đối với trục có tỉ lệ chiều dài/đường kính lớn ($L/D > 10$), căn chỉnh lại độ đồng tâm của ụ động.

Trục bị xoắn, cong sau khi tôi:

Nguyên nhân: Tốc độ làm nguội khi tôi không đều hoặc tư thế đặt trục vào bể tôi bị nghiêng.

Khắc phục: Tôi trục theo phương thẳng đứng, sử dụng công nghệ tôi cao tần quét dọc trục đồng đều và ép nắn nguội trên máy ép chuyên dụng trước khi mài.

Bề mặt mài xuất hiện vết cháy nhiệt (Grinding Burn):

Nguyên nhân: Chọn đá mài quá cứng, tốc độ ăn dao mài quá nhanh hoặc hệ thống tưới nguội không đủ áp lực tại vùng cắt.

Khắc phục: Sửa đá mài thường xuyên để tạo độ sắc, giảm chiều sâu cắt mài và tăng lưu lượng dung dịch làm mát.

Báo Giá Gia Công Trục Kỹ Thuật CNC Phụ Thuộc Vào Yếu Tố Nào?

Chi phí để chế tạo một trục kỹ thuật đơn lẻ hoặc theo loạt sẽ phụ thuộc vào các thông số cấu thành đơn hàng:

• Quy cách và kích thước trục: Trục càng dài, đường kính càng lớn thì chi phí phôi vật liệu và thời gian chiếm máy gia công càng tăng.
• Yêu cầu dung sai và độ bóng: Trục chỉ cần tiện tinh sẽ có giá thành rẻ hơn rất nhiều so với trục bắt buộc phải qua nguyên công mài tròn ngoài CNC và đánh bóng gương.
• Công đoạn xử lý nhiệt: Trục cần tôi cao tần bề mặt hoặc thấm nitơ sẽ phát sinh thêm chi phí xử lý nhiệt luyện độc lập.
• Số lượng đặt hàng: Gia công hàng loạt (mass production) giúp xưởng tối ưu được thời gian setup dao cụ, đồ gá, lập trình, do đó giá thành trên mỗi sản phẩm sẽ giảm đáng kể so với việc gia công đơn chiếc, làm hàng dưỡng mẫu.

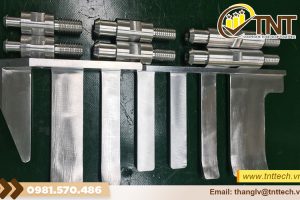

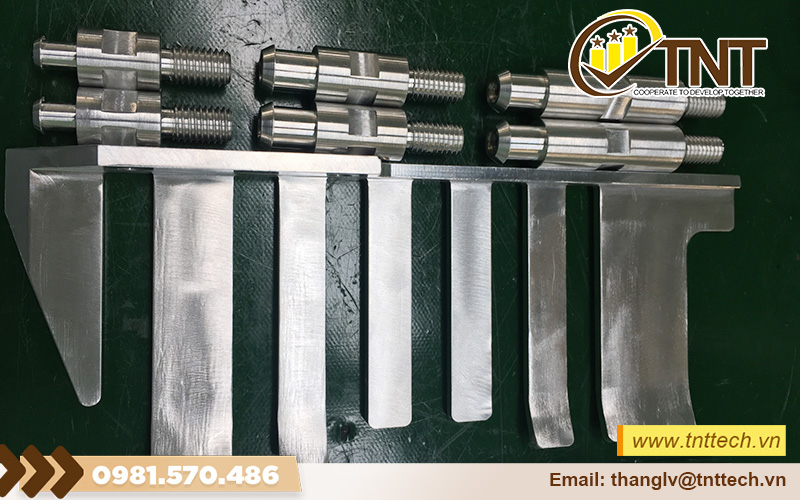

Đơn Vị Gia Công Trục Kỹ Thuật Chất Lượng Cao, Uy Tín

Nếu doanh nghiệp của bạn đang tìm kiếm một đối tác cơ khí phụ trợ có đủ năng lực thiết kế, chế tạo và gia công các dòng trục kỹ thuật từ đơn giản đến phức tạp, chúng tôi cam kết mang lại giải pháp tối ưu nhất:

• Hệ thống nhà xưởng quy chuẩn: Sở hữu dàn máy Tiện CNC tích hợp trục Y, , Máy mài tròn ngoài công nghệ cao, đảm bảo gia công khép kín không qua trung gian.
• Năng lực kỹ thuật vượt trội: Đội ngũ kỹ sư cơ khí giàu kinh nghiệm, am hiểu sâu sắc về dung sai lắp ghép vòng bi, công nghệ nhiệt luyện và chế độ cắt tối ưu cho từng mác thép (C45, SCM440, SKD11, Inox).
• Kiểm soát chất lượng nghiêm ngặt: Phòng QC trang bị đầy đủ máy đo biên dạng, panme, máy đo độ cứng, đồng hồ so kiểm tra 100% sản phẩm trước khi xuất xưởng. Hoàn tiền hoặc làm mới toàn bộ nếu sản phẩm không đúng bản vẽ.
• Tiến độ chính xác – Giá thành cạnh tranh: Tối ưu hóa quy trình sản xuất giúp giảm thiểu hao hụt phôi, mang lại mức giá gốc tại xưởng tốt nhất thị trường cùng chính sách bảo hành dài hạn.
