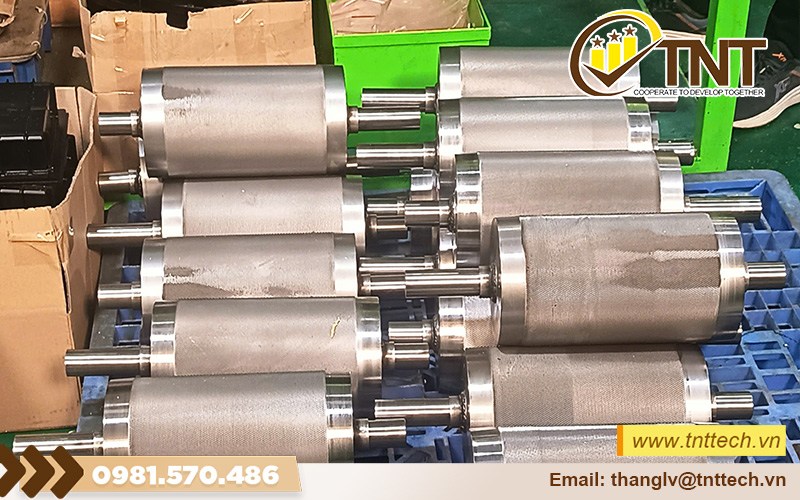

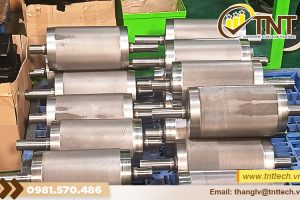

Gia công con lăn chủ động

Hệ thống băng tải là một phần không thể thiếu trong các nhà máy sản xuất linh kiện điện tử, chế biến thực phẩm, đóng gói bánh kẹo, khai thác khoáng sản hay các trung tâm logistics phân loại hàng hóa tự động. Để băng tải có thể chuyển động tịnh tiến liên tục, nó cần một lực kéo ma sát đủ lớn được sinh ra từ bề mặt của con lăn chủ động.

Con lăn chủ động (hay còn gọi là rulo chủ động, tang chủ động) là cấu kiện được kết nối trực tiếp với trục ra của động cơ giảm tốc hoặc thông qua hệ thống xích truyền động, dây đai. Khi động cơ quay, con lăn chủ động quay theo và lực ma sát giữa bề mặt con lăn và mặt dưới của dây băng tải (băng PVC, PU, cao su hoặc băng xích) sẽ kéo dây băng chuyển động.

Do phải chịu lực căng băng lớn, lực kéo momen xoắn liên tục và môi trường làm việc có thể có nhiệt độ cao, bụi bẩn hoặc hóa chất, việc gia công con lăn chủ động đòi hỏi tính toán kỹ thuật cực kỳ nghiêm ngặt từ khâu lựa chọn phôi, gia công cơ khí chính xác cho đến xử lý bề mặt.

Thực trạng và những hư hỏng thường gặp khi sử dụng con lăn chủ động kém chất lượng

Trong quá trình khảo sát và bảo trì hệ thống băng tải cho nhiều nhà xưởng, đội ngũ kỹ sư của TNT Tech đã ghi nhận rất nhiều trường hợp băng tải gặp sự cố nghiêm trọng xuất phát từ việc sử dụng con lăn chủ động gia công thô sơ, kém chất lượng:

• Hiện tượng trượt băng (Belt Slippage): Đây là lỗi phổ biến nhất. Khi bề mặt con lăn chủ động không đạt độ ma sát cần thiết (hoặc lớp cao su bọc ngoài bị bong tróc, mòn vẹt), con lăn sẽ quay trơn dưới dây băng. Điều này làm giảm tốc độ băng tải, gây nhiệt lượng lớn làm hỏng dây băng và lãng phí điện năng.
• Con lăn bị lệch tâm, nhảy trục: Do quá trình tiện và mài trục không chính xác, hoặc liên kết giữa trục và ống con lăn bị lệch. Khi vận hành, con lăn sẽ bị đảo (run-out), gây rung lắc mạnh toàn bộ khung băng tải, làm hỏng nhanh vòng bi và khiến băng tải liên tục bị chạy lệch sang một bên.
• Gãy trục hoặc nứt vỡ mối hàn: Con lăn chủ động chịu lực uốn và lực xoắn rất lớn tại vị trí ngõng trục lắp gối đỡ. Nếu mối hàn giữa mặt bích và ống con lăn không ngấu, hoặc trục không được gia công từ thép hợp kim chịu lực, hiện tượng gãy trục hoàn toàn có thể xảy ra, gây dừng máy đột ngột.

Cấu tạo chi tiết kỹ thuật của một con lăn chủ động đạt chuẩn

Để gia công được một sản phẩm con lăn chủ động chất lượng cao, các kỹ sư tại TNT Tech luôn tuân thủ nghiêm ngặt kết cấu hình học và động học của cấu kiện. Một con lăn chủ động tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

Trục con lăn

Là bộ phận chịu moment xoắn trực tiếp từ bộ truyền động. Trục thường được gia công dài hơn thân con lăn, một đầu được phay rãnh then (keyway) hoặc định hình côn để lắp khớp nối, nhông xích. Vật liệu làm trục bắt buộc phải là thép carbon trung bình hoặc thép hợp kim như S45C, C45, hoặc 40Cr để đảm bảo khả năng chịu uốn và dẻo dai cao.

Ống con lăn

Là phần thân hình trụ tròn, tiếp xúc gián tiếp hoặc trực tiếp với dây băng tải. Ống phải có độ dày vách đồng đều để đảm bảo sự cân bằng động khi quay ở tốc độ cao. Vật liệu thường là ống thép đúc tiêu chuẩn, ống inox 304 (cho ngành thực phẩm) hoặc ống nhôm tùy thuộc vào tải trọng hệ thống.

Mặt bích/Cổ trục

Là tấm đĩa kim loại dày được hàn liên kết chắc chắn vào hai đầu của ống con lăn, ở giữa có lỗ để định vị và liên kết cố định với trục con lăn. Mối hàn liên kết mặt bích này là vị trí chịu ứng suất tập trung lớn, đòi hỏi kỹ thuật hàn ngấu cao và phải được vát mép cơ khí trước khi hàn.

Vòng bi và gối đỡ

Con lăn chủ động thường sử dụng các loại vòng bi chịu tải cao như vòng bi cầu hoặc vòng bi nhào cà na từ các thương hiệu uy tín (SKF, NSK, NTN, FAG). Hệ thống phớt chặn bụi và chặn nước được tích hợp để bảo vệ vòng bi khỏi môi trường khắc nghiệt bên trong nhà xưởng.

Các phương pháp gia công bề mặt con lăn chủ động phổ biến tại TNT Tech

Tùy thuộc vào loại dây băng tải sử dụng và môi trường làm việc, bề mặt của con lăn chủ động cần được xử lý theo các phương thức khác nhau nhằm tối ưu hóa hệ số ma sát:

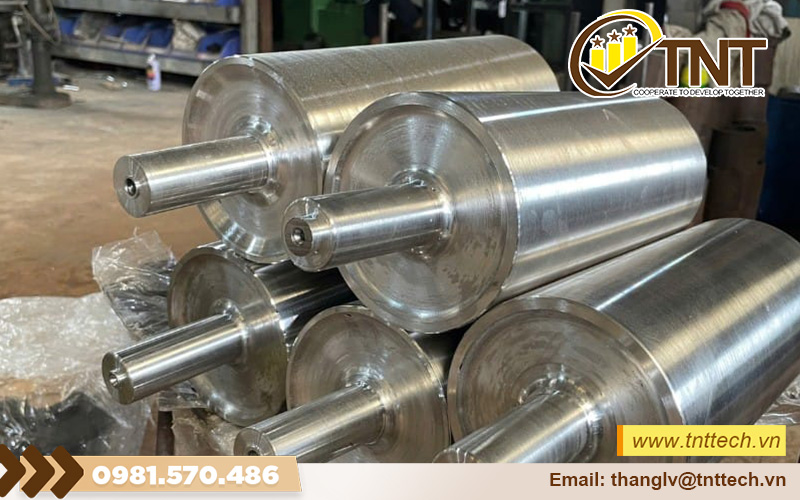

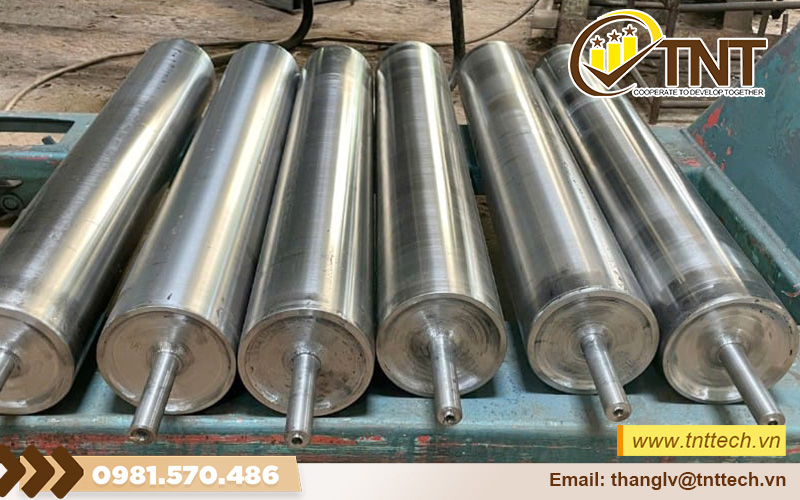

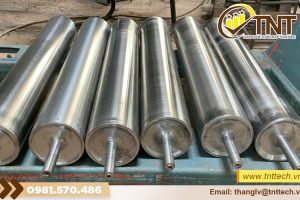

Gia công con lăn chủ động bề mặt thép trơn

Bề mặt ống thép được tiện tinh và mài bóng đạt độ nhẵn bề mặt theo yêu cầu bản vẽ. Phương pháp này thường áp dụng cho các hệ thống băng tải xích, băng tải con lăn linh hoạt, hoặc băng tải nhựa nhẹ, nơi lực ma sát trượt không đòi hỏi quá lớn và môi trường làm việc khô ráo, sạch sẽ.

Gia công con lăn chủ động bọc cao su

Đây là giải pháp tối ưu nhất cho các hệ thống băng tải cao su, băng tải PVC chịu tải trọng nặng. Lớp cao su

• Cao su trơn: Dùng cho băng tải tải trọng vừa, môi trường khô.
• Cao su rãnh hình quả trám (Diamond), rãnh chữ V: Các đường rãnh có tác dụng thoát nước, thoát bụi bẩn cực tốt, tăng ma sát lên gấp đôi, thường dùng cho băng tải ngoài trời, băng tải ngành than, cát, đá hoặc nông sản.

Gia công con lăn chủ động bọc nhựa PU

Nhựa PU có khả năng chịu mài mòn, kháng dầu mỡ và hóa chất vượt trội hơn cao su. Con lăn chủ động bọc PU rất được ưa chuộng trong ngành sản xuất linh kiện điện tử, lắp ráp ô tô và chế biến thực phẩm nhờ đặc tính sạch sẽ, không để lại vệt đen trên dây băng và tuổi thọ cực cao.

Bảng thông số kỹ thuật tiêu chuẩn khi gia công con lăn chủ động

Dưới đây là bảng thông số tham khảo các tùy chọn vật liệu và kích thước gia công phổ biến tại xưởng cơ khí chính xác TNT Tech:

Quy trình gia công con lăn chủ động khép kín chất lượng cao tại TNT Tech

Để đảm bảo mỗi sản phẩm con lăn chủ động khi lắp đặt vào hệ thống của khách hàng đều vận hành hoàn hảo, không xảy ra sự cố giật lắc hay trượt băng, TNT Tech áp dụng quy trình gia công cơ khí đồng bộ qua 6 bước nghiêm ngặt:

Bước 1: Khảo sát, tư vấn và thiết kế bản vẽ kỹ thuật

Khi nhận được yêu cầu từ khách hàng qua hệ thống hotline hoặc email thanglv@tnttech.vn, đội ngũ kỹ sư của TNT Tech sẽ tiến hành phân tích các thông số: tải trọng tối đa, vận tốc băng tải, loại dây băng, môi trường làm việc. Từ đó, chúng tôi dựng bản vẽ 2D/3D chi tiết, tính toán độ dày ống và chọn mác thép tối ưu cho trục.

Bước 2: Cắt phôi và gia công thô các cấu kiện

• Trục con lăn được cắt từ thép tròn đặc, đưa lên máy tiện CNC để khỏa mặt đầu, khoan tâm và tiện thô các nấc trục.
• Ống thép đúc được cắt chính xác chiều dài trên máy cưa vòng.
• Mặt bích được cắt định hình bằng công nghệ Plasma/Laser CNC từ thép tấm dày, sau đó tiện móc lỗ định vị trục.

Bước 3: Hàn tổ hợp và xử lý ứng suất dư mối hàn

Mặt bích được ép chặt vào hai đầu ống, trục được xỏ qua tâm gá định vị. Kỹ sư thợ hàn bậc cao của TNT Tech tiến hành hàn liên kết bằng công nghệ hàn MIG/MAG xung, đảm bảo đường hàn ngấu sâu, không bị rỗ khí. Sau khi hàn, tổ hợp con lăn được để nguội tự nhiên hoặc xử lý nhiệt để giải phóng hoàn toàn ứng suất dư sinh ra trong quá trình hàn, ngăn chặn sự biến dạng sau này.

Bước 4: Tiện tinh, phay rãnh then và mài chính xác

Tổ hợp con lăn được gá lên máy tiện cỡ lớn để tiện tinh đồng bộ toàn bộ mặt ngoài của ống và các ngõng trục lắp vòng bi. Bước này cực kỳ quan trọng nhằm đảm bảo độ đồng tâm tuyệt đối giữa trục và thân ống. Tiếp theo, trục được đưa sang máy phay để phay rãnh then (keyway) truyền động chính xác theo tiêu chuẩn lắp ghép.

Bước 5: Bọc bề mặt (nếu có) và xử lý cân bằng động

Nếu đơn hàng yêu cầu bọc cao su hoặc PU, con lăn sẽ được chuyển sang phân xưởng bọc lưu hóa. Sau khi lớp bọc đạt độ cứng yêu cầu, mặt ngoài sẽ được tiện phẳng hoặc phay rãnh quả trám.

Đặc biệt, đối với các con lăn chủ động vận hành ở tốc độ cao, TNT Tech sẽ tiến hành cân bằng động (Dynamic Balancing) trên máy chuyên dụng, thêm hoặc bớt khối lượng bù trừ để triệt tiêu hoàn toàn lực ly tâm gây đảo trục khi con lăn quay.

Bước 6: Kiểm tra chất lượng (QC) và bàn giao thành phẩm

Bộ phận QC sử dụng thước đo đồng hồ so để kiểm tra độ đảo hướng tâm, panme đo đường kính trục lắp bi, và máy đo độ cứng lớp cao su. Chi tiết đạt chuẩn sẽ được vệ sinh, quét mỡ bảo vệ gối bi, quấn màng co PE chống trầy xước và đóng kiện gỗ bàn giao tới tận nhà xưởng của khách hàng.

Những ưu thế vượt trội khi gia công con lăn chủ động tại TNT Tech

Giữa rất nhiều đơn vị gia công cơ khí trên thị trường miền Bắc, Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech luôn là địa chỉ tin cậy được các tập đoàn sản xuất, các nhà thầu hệ thống băng tải ưu tiên lựa chọn nhờ vào những thế mạnh nội tại:

• Độ đồng tâm vượt trội, vận hành êm ái: Nhờ quy trình tiện tinh đồng bộ trục và ống sau khi hàn, các sản phẩm con lăn của chúng tôi có độ đảo hướng tâm gần như bằng không, giúp tăng tuổi thọ dây băng tải lên gấp rưỡi.
• Mối hàn công nghệ cao, kết cấu siêu bền: Cam kết không bong tróc mặt bích hay gãy trục dù băng tải chạy liên tục 24/7 với tải trọng nặng.
• Năng lực sản xuất linh hoạt theo yêu cầu: Chúng tôi nhận gia công từ các con lăn chủ động siêu nhỏ cho ngành dược phẩm, thực phẩm cho đến các quả rulo chủ động siêu lớn đường kính cho ngành khai khoáng, xi măng.
• Giá thành tận xưởng, tối ưu chi phí: Sở hữu nhà xưởng quy mô lớn với đầy đủ máy móc hiện đại tại Hoài Đức, Hà Nội, TNT Tech cam kết mang lại mức giá gốc tốt nhất, không qua trung gian.
• Hỗ trợ kỹ thuật trọn đời: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng đến tận nhà máy của khách hàng để đo đạc thông số, khảo sát thực tế và đưa ra phương án cải tiến hệ thống truyền động băng tải tối ưu nhất.

Liên hệ ngay TNT Tech để nhận báo giá gia công con lăn chủ động chính xác nhanh nhất

Quý khách hàng, quý doanh nghiệp đang tìm kiếm một đối tác uy tín, chuyên nghiệp trong lĩnh vực thiết kế, chế tạo và gia công con lăn chủ động, rulo băng tải, hệ thống băng chuyền tự động hóa tại Hà Nội và các tỉnh phía Bắc? Hãy liên hệ ngay với TNT Tech để nhận được sự tư vấn kỹ thuật chuyên sâu và bảng báo giá cạnh tranh nhất.

Chúng tôi nhận gia công theo bản vẽ chi tiết, theo tiêu chuẩn các hãng hoặc đến tận xưởng của quý khách để đo đạc và khôi phục lại từ các sản phẩm con lăn cũ đã bị hư hỏng.
