Trong kết cấu cơ khí tổng hợp và các hệ thống tự động hóa thông minh, chi tiết dạng càng (càng gá, tay đòn, càng gạt, bệ đỡ lật) đóng vai trò là chi tiết liên kết trung gian truyền lực, dẫn hướng chuyển động hoặc định vị các cụm cơ cấu chấp hành. Khác với các chi tiết dạng hộp hay dạng trục phẳng tiêu chuẩn, chi tiết dạng càng có đặc thù hình học tương đối phức tạp: nhiều tai gá lệch tâm, kết cấu thành mỏng rỗng để giảm khối lượng, và hệ thống các lỗ vách vuông góc hoặc xiên góc lẫn nhau.

Khi hệ thống cần tối ưu hóa gia tốc chuyển động – ví dụ như cánh tay robot công nghiệp, hệ thống treo ô tô, hay cơ cấu kẹp màng của máy đóng gói tốc độ cao – hợp kim nhôm (Aluminium) luôn là vật liệu được lựa chọn hàng đầu nhờ đặc tính siêu nhẹ, tỷ lệ độ bền trên trọng lượng xuất sắc. Tuy nhiên, gia công chi tiết nhôm dạng càng đạt độ chính xác cao lại là một thách thức lớn đối với thợ cơ khí. Do nhôm có mô-đun đàn hồi thấp và kết cấu dạng càng rất dễ bị biến dạng, cong vênh dưới tác dụng của lực cắt và lực kẹp gá.

Nhận thức được các rào cản kỹ thuật đó, Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech cung cấp dịch vụ gia công chi tiết nhôm dạng càng chất lượng cao, ứng dụng công nghệ phay CNC đa trục hiện đại, đáp ứng hoàn hảo mọi tiêu chuẩn kỹ thuật ngặt nghèo của khách hàng.

Giới thiệu tổng quan về chi tiết dạng càng bằng nhôm trong công nghiệp

Chi tiết dạng càng bằng hợp kim nhôm xuất hiện ở hầu hết các máy móc tự động hóa thế hệ mới. Chúng ta có thể dễ dàng bắt gặp chúng trong các cơ cấu như: càng gạt số của hộp số, tay đòn liên kết của robot dập (stamping robot), bệ lật phôi của dây chuyền đóng chai, hay các đồ gá (jigs) kiểm tra mạch điện tử.

Chức năng cốt lõi của chi tiết nhôm dạng càng bao gồm:

• Biến đổi và truyền chuyển động: Chuyển đổi chuyển động thẳng từ xylanh thành chuyển động quay của trục hoặc ngược lại thông qua hệ thống tay đòn bẩy.
• Định vị không gian đa điểm: Giữ cố định các cụm linh kiện ở những tọa độ chính xác cao nhờ cấu trúc tai gá vươn dài ra ngoài.
• Giảm tải trọng động: Khối lượng của nhôm chỉ bằng khoảng 1/3 so với thép. Sử dụng càng nhôm giúp cơ cấu giảm thiểu lực quán tính khi đảo chiều chuyển động đột ngột, từ đó bảo vệ động cơ servo và tăng tốc độ chu kỳ máy.

Để một chi tiết dạng càng vận hành đúng chức năng, các yếu tố về độ song song giữa các lỗ trục, độ vuông góc giữa mặt đầu và tâm lỗ, cùng khoảng cách tâm giữa các lỗ bắt buộc phải nằm trong phạm vi dung sai phần trăm milimét.

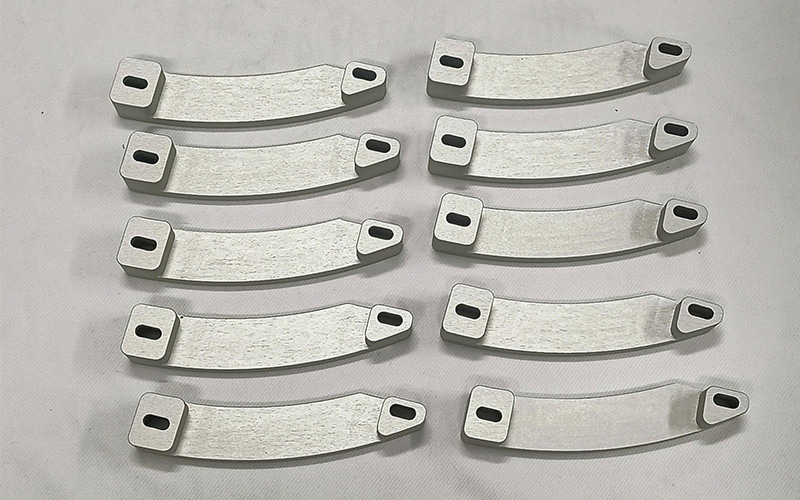

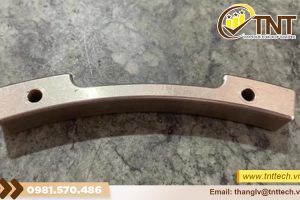

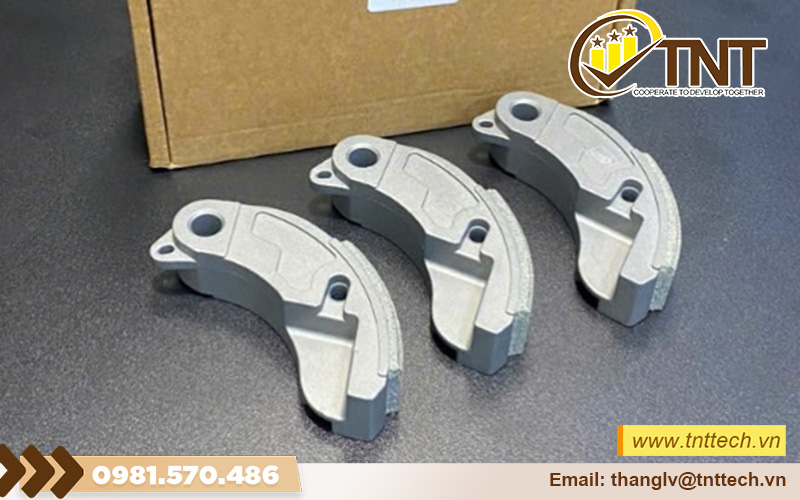

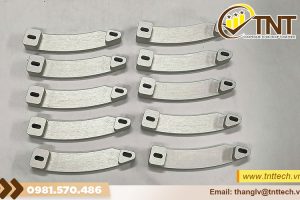

Gia công chi tiết nhôm dạng càng

Gia công cơ khí chi tiết dạng càng từ vật liệu nhôm luôn được xếp vào nhóm nguyên công phức tạp do cấu trúc hình học đặc thù của chi tiết cấu thành. Các xưởng cơ khí thô sơ thường đối mặt với 3 thách thức lớn sau:

Biến dạng do ứng suất kẹp gá

Do cấu tạo dạng càng có các tai vươn dài, thành mỏng và rỗng ở giữa, nên khi người thợ siết êtô hoặc vấu kẹp quá chặt để cố định chi tiết trên bàn máy phay, chi tiết sẽ bị biến dạng dẻo hoặc biến dạng đàn hồi cục bộ. Sau khi gia công xong, nhả lực kẹp ra, chi tiết “đàn hồi” trở lại trạng thái cũ khiến các lỗ vừa khoan bị méo, mép phẳng bị cong vênh sai lệch bản vẽ.

Biến dạng do nhiệt cắt và ứng suất dư

Hợp kim nhôm có hệ số giãn nở nhiệt cao gấp đôi so với thép. Trong quá trình phay thô phá huỷ phôi với tốc độ cắt lớn, nếu không có giải pháp giải nhiệt tốt, nhiệt lượng tích tụ sẽ làm nhôm giãn nở. Khi chi tiết nguội đi, kích thước sẽ bị co lại dẫn đến sai số. Bên cạnh đó, phôi nhôm dạng thanh đúc hoặc cán luôn tồn tại ứng suất dư, khi bóc tách một lượng lớn lớp vật liệu bên ngoài, ứng suất bên trong giải phóng sẽ làm càng nhôm tự động cong vênh một cách tự nhiên.

Hiện tượng dính lưỡi cắt

Nhôm có đặc tính dẻo và nhiệt độ nóng chảy thấp hơn thép. Khi phay tốc độ cao, các phôi nhôm cắt ra có xu hướng nóng chảy cục bộ và bám dính chặt vào lưỡi cắt của dao phay (gọi là hiện tượng lẹo dao). Lẹo dao làm mất độ sắc của cạnh cắt, cào xước bề mặt gia công tạo ra các vết nhám xù xì, thậm chí gây gãy dao tức thì.

Các mác hợp kim nhôm tiêu chuẩn dùng trong gia công chi tiết dạng càng tại TNT Tech

Không phải mác nhôm nào cũng thích hợp để làm chi tiết chịu lực dạng càng. Tại TNT Tech, chúng tôi tuyển chọn kỹ lưỡng vật liệu đầu vào dựa trên điều kiện làm việc thực tế của máy móc:

Hợp kim nhôm A6061-T6

Đây là mác nhôm phổ biến và đa năng nhất trong cơ khí chính xác. Chữ “T6” thể hiện nhôm đã được hóa già nhân tạo để đạt độ cứng cao. Nhôm 6061-T6 có tính gia công cắt gọt rất tốt, độ bền cơ học cơ bản cao, chống ăn mòn môi trường xuất sắc và rất dễ xử lý bề mặt như anode hóa. Thích hợp làm càng kẹp gá máy dệt, càng robot nhẹ, cánh tay đòn jig.

Hợp kim nhôm A7075-T6 (Nhôm máy bay)

Là dòng nhôm siêu cứng thuộc hệ hợp kim Nhôm – Kẽm. Độ bền kéo của nhôm 7075-T6 tương đương với một số mác thép carbon trung bình nhưng trọng lượng vẫn siêu nhẹ. Mác nhôm này cho khả năng chịu mỏi và va đập cực lớn. TNT Tech ứng dụng nhôm 7075 để gia công các chi tiết càng chịu lực nặng, càng giảm xóc xe đua, hoặc các tay đòn robot hoạt động với tần suất cao, tốc độ dập lớn.

Hợp kim nhôm A5052

Có hàm lượng Magie cao, nổi bật với tính dẻo và khả năng kháng nước biển, kháng hóa chất tuyệt vời. Tuy nhiên độ cứng không bằng dòng 6000 hay 7000. Thích hợp cho các chi tiết càng gạt, nẹp định hướng trong các máy chế tạo thủy hải sản, môi trường ẩm ướt cao.

Bảng thông số kỹ thuật và dung sai gia công chi tiết nhôm dạng càng tại TNT Tech

Để đáp ứng các tiêu chuẩn lắp ghép trục và vòng bi trên cụm chi tiết dạng càng, TNT Tech kiểm soát dung sai kích thước hình học ở mức khắt khe:

Các công nghệ gia công chi tiết nhôm dạng càng tối tân tại TNT Tech

Nhằm bứt phá năng suất và đạt độ chính xác tối đa, xưởng cơ khí TNT Tech ứng dụng đồng bộ các giải pháp gia công công nghệ cao:

Phay CNC đa trục (3 trục, 4 trục và 5 trục đồng thời)

Do càng nhôm có nhiều vách góc xiên và tai gá phân bố ở nhiều mặt không gian khác nhau, nếu gia công trên máy 3 trục thông thường sẽ phải tháo ra gá lại rất nhiều lần (mỗi lần gá lại sẽ sinh ra sai số tích lũy). Với hệ thống máy phay CNC 4 trục và 5 trục tại TNT Tech, chi tiết chỉ cần gá đặt một lần duy nhất, trục máy tự động xoay lật để gia công tất cả các bề mặt, đảm bảo độ đồng tâm và tọa độ các lỗ đạt mức chính xác tuyệt đối.

Công nghệ phay tốc độ cao

Nhôm rất thích hợp với phương pháp phay tốc độ cao nhờ lực cắt nhỏ. Chúng tôi vận hành các máy phay có tốc độ vòng quay trục chính đạt từ 12,000$ đến 24,000 (vòng/phút). HSM giúp bóc tách phôi nhôm cực nhanh, phôi cắt ra dạng mảnh vụn cuốn theo nhiệt lượng bay ra ngoài, ngăn chặn tình trạng nhiệt truyền vào làm biến dạng càng nhôm.

Thiết kế đồ gá chuyên dụng

Trước khi tiến hành gia công hàng loạt một mã hàng chi tiết dạng càng, phòng kỹ thuật của TNT Tech luôn thiết kế riêng một bộ đồ gá định vị. Đồ gá này được làm bằng thép tôi cứng, ôm khít theo biên dạng cong tự nhiên của càng nhôm, sử dụng cơ cấu kẹp định lượng lực giúp cố định chắc chắn phôi nhưng không gây ra bất kỳ vết móp hay sự biến dạng đàn hồi nào cho chi tiết.

Quy trình gia công chi tiết nhôm dạng càng khép kín tại TNT Tech

Mỗi sản phẩm càng nhôm chế tạo tại TNT Tech đều tuân thủ nghiêm ngặt quy trình quản lý chất lượng gồm 6 bước khép kín dưới đây:

Bước 1: Tiếp nhận thông tin và phân tích tối ưu hóa thiết kế

Chúng tôi tiếp nhận bản vẽ hoặc sản phẩm mẫu từ khách hàng qua số hotline 0985 874 396 hoặc email thanglv@tnttech.vn. Kỹ sư TNT Tech sẽ tiến hành kiểm tra tính công nghệ của chi tiết (các góc bo R có phù hợp với dao phay tiêu chuẩn không, độ dày thành vách có quá mỏng để gia công không) và tư vấn phương án vật liệu nhôm phù hợp (A6061 hay A7075).

Bước 2: Thiết kế đồ gá chuyên dụng và lập trình đường dao CAM

Kỹ sư lập trình tiến hành thiết kế bộ đồ gá định vị chi tiết dạng càng trên phần mềm 3D. Đồng thời, lập trình chuỗi đường chạy dao phay tinh, phay thô, chọn chế độ cắt (Feed & Speed) tối ưu để hạn chế tối đa hiện tượng lẹo dao và ứng suất dư vật liệu.

Bước 3: Nguyên công phay phá thô

Phôi nhôm nguyên khối (nhôm tấm hoặc nhôm thanh đặc) được gá lên đồ gá sơ bộ. Máy phay CNC ứng dụng đường dao chạy tốc độ cao để bóc tách phần lớn khối lượng vật liệu thừa. Sau nguyên công này, chi tiết được để nguội tự nhiên hoặc xử lý rung để giải phóng hoàn toàn ứng suất dư bên trong kết cấu thép nhôm trước khi bước vào giai đoạn gia công tinh.

Bước 4: Nguyên công phay tinh đa trục

Chi tiết càng nhôm được gá lên bộ đồ gá tinh chuyên dụng. Các dao phay ngón hợp kim siêu sắc bén tiến hành phay tinh các mặt phẳng tỳ, khoét tinh các lỗ trục, vát mép (chamfer) loại bỏ hoàn toàn ba-via sắc cạnh. Toàn bộ các lỗ tai gá lệch tâm được gia công đồng bộ trong bước này để đảm bảo độ song song.

Bước 5: Xử lý bề mặt nâng cao độ cứng và chống oxy hóa

Nhôm thô sau khi gia công rất dễ bị xước và xỉn màu. Tại TNT Tech, chi tiết càng nhôm sẽ được đưa đi xử lý bề mặt chuyên sâu theo yêu cầu của khách hàng:

• Anode hóa phổ thông (Anodizing): Tạo lớp oxit nhôm nhuộm các màu sắc thẩm mỹ (đen, xanh, vàng, đỏ, trắng) giúp bảo vệ chi tiết không bị oxy hóa, chống gỉ sét.

• Anode hóa cứng bề mặt (Hard Anodizing): Tạo lớp phủ oxit siêu dày và cứng lên tới hơn



  , giúp bề mặt tai càng nhôm chịu được ma sát mài mòn cao, nâng độ cứng bề mặt tương đương thép tôi.

Bước 6: Kiểm tra chất lượng nghiêm ngặt (QC) và bàn giao thành phẩm

Càng nhôm sau khi hoàn thiện được chuyển vào phòng QC tiêu chuẩn. Kỹ sư QC sử dụng máy đo tọa độ 3D CMM Mitutoyo để đo khoảng cách tâm các lỗ, độ vuông góc và độ song song giữa các vách tai càng. Chi tiết đạt chuẩn 100% được bọc màng xốp nổ, đóng thùng xốp bảo vệ lớp anode mịn màng và bàn giao tận nơi cho khách hàng.

Những lý do khách hàng lựa chọn gia công chi tiết dạng càng tại TNT Tech

Sở hữu năng lực vượt trội về công nghệ và con người, TNT Tech tự hào là địa chỉ cơ khí chính xác uy tín hàng đầu tại Hà Nội và khu vực miền Bắc, được các nhà máy chế tạo máy công nghiệp tin tưởng chọn lựa vì:

• Đảm bảo độ phẳng và độ đồng tâm tuyệt đối: Nhờ bí quyết thiết kế đồ gá kẹp thông minh và dàn máy phay CNC đa trục đời mới, sản phẩm càng nhôm của chúng tôi không bị vênh, lọt lòng lắp ghép chính xác khít sát vào hệ thống máy của bạn.

• Bề mặt láng mịn, thẩm mỹ đỉnh cao: Lớp bề mặt sau gia công đạt độ bóng cao, kết hợp công nghệ nhuộm màu Anode mịn màng, không loang lổ, mang lại diện mạo chuyên nghiệp cho cụm máy công nghiệp cao cấp.

• Năng lực sản xuất linh hoạt: TNT Tech nhận gia công từ các đơn hàng đơn chiếc (sản xuất mẫu thử R&D, linh kiện sửa chữa thay thế cải tiến máy) cho đến các đơn hàng sản xuất hàng loạt hàng nghìn chi tiết đồ gá càng nhôm với chất lượng đồng đều 100%.

• Khả năng thiết kế ngược vượt trội: Trong trường hợp tay đòn, càng nhôm nhập khẩu của máy bị gãy, vỡ không có bản vẽ gốc, chúng tôi có thể đo quét mẫu và chế tạo lại chi tiết mới hoàn toàn tương thích, cải tiến thêm phần gân tăng cứng nếu cần thiết.

• Chính sách giá tận xưởng: Nhà xưởng quy mô lớn trực tiếp sản xuất tại Đức Thượng, Hoài Đức giúp TNT Tech tối ưu hóa chi phí đầu vào, đem đến cho quý khách bảng báo giá cạnh tranh nhất.

Hướng dẫn lắp đặt, vận hành và bảo dưỡng chi tiết càng nhôm đúng kỹ thuật

Để cụm chi tiết dạng càng bằng nhôm hoạt động ổn định lâu dài, phát huy tối đa lợi thế siêu nhẹ và tránh các hỏng hóc cơ học, kỹ thuật viên nhà xưởng cần tuân thủ các lưu ý sau:

Kiểm tra lực siết bu-lông khi lắp ghép

Nhôm có độ bền ren thấp hơn thép. Khi bắt chặt tai càng nhôm vào trục hoặc vách máy bằng bu-lông thép, bắt buộc phải sử dụng tay siết lực để kiểm soát lực siết vừa đủ theo tiêu chuẩn thiết kế. Siết bu-lông quá tay sẽ dẫn đến hiện tượng tuôn ren, cháy ren bên trong lỗ nhôm. Nên sử dụng các giải pháp chèn ren lò xo (Helicoil) bằng thép nếu mối ghép thường xuyên phải tháo lắp bảo dưỡng.

Tránh va đập cơ học trực tiếp lên thân càng

Nhôm dù cứng (như dòng 7075) vẫn có độ dẻo và độ nhạy sứt xước cao hơn thép. Trong quá trình lắp ráp hoặc bảo trì, tuyệt đối không dùng búa sắt vỗ, gõ trực tiếp lên các thành vách mỏng của càng nhôm. Hãy sử dụng búa cao su hoặc búa đồng để điều chỉnh vị trí gá, tránh tạo ra các vết móp, vết xước sâu – nơi dễ tích tụ ứng suất gây nứt gãy mỏi chi tiết sau này.

Tra mỡ bôi trơn vòng bi đầy đủ

Hầu hết các đầu lỗ của chi tiết dạng càng đều là nơi lắp vòng bi (bạc đạn) hoặc bạc lót dẫn hướng chuyển động xoay, lật. Phải luôn đảm bảo vòng bi được ép đúng kỹ thuật (sử dụng máy ép thủy lực hành trình đều, không đóng búa lệch tâm). Quá trình vận hành cần bơm mỡ bôi trơn định kỳ cho ổ bi để giảm nhiệt lượng truyền vào thân càng nhôm, ngăn hiện tượng giãn nở nhiệt cục bộ gây bó kẹt trục chuyển động.

Thông tin liên hệ nhận báo giá gia công chi tiết nhôm dạng càng tại TNT Tech

Quý khách hàng, quý đối tác đang tìm kiếm một đơn vị cơ khí chính xác uy tín, chuyên nghiệp để đặt hàng gia công, chế tạo các loại chi tiết nhôm dạng càng, tay đòn robot, càng gạt máy đóng gói, linh kiện đồ gá nhôm chất lượng cao tại Hà Nội và các tỉnh thành miền Bắc? Hãy liên hệ ngay với TNT Tech để nhận được sự phục vụ tận tâm nhất.

Chúng tôi cam kết tiếp nhận thông tin phản hồi nhanh chóng, tư vấn kỹ thuật chuyên sâu hoàn toàn miễn phí và đưa ra phương án giá thành tối ưu nhất cho bài toán kinh doanh của bạn.

Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech

• Địa chỉ văn phòng & xưởng sản xuất: Số 16, ngõ 296 đường Cựu Quán, Đức Thượng, Hoài Đức, Hà Nội.
• Số điện thoại hỗ trợ nhanh (Hotline/Zalo): 0985 874 396
• Email tiếp nhận bản vẽ và yêu cầu báo giá: thanglv@tnttech.vn
