Gia công chày đột chính xác

Trong kỷ nguyên của công nghiệp hóa và tự động hóa cao độ, ngành chế tạo khuôn mẫu và cơ khí chính xác đóng vai trò là xương sống cho mọi hoạt động sản xuất hàng loạt. Từ các linh kiện điện tử siêu nhỏ, vỏ điện thoại, đồ gia dụng cho đến các chi tiết cấu thành ô tô, xe máy, tất cả đều phụ thuộc vào độ chính xác của các bộ khuôn dập. Trong cấu trúc đó, chày đột chính là linh kiện cốt lõi, chịu trách nhiệm trực tiếp trong việc định hình cắt phôi, đột lỗ và tạo biên dạng trên các bề mặt vật liệu.

Một chu kỳ dập thành công đòi hỏi sự phối hợp hoàn hảo giữa hành trình của chày và lòng cối. Chỉ một sai lệch nhỏ ở cấp độ micron cũng có thể dẫn đến hiện tượng phế phẩm hàng loạt, làm tăng chi phí nguyên vật liệu và kéo lùi tiến độ bàn giao hàng của doanh nghiệp. Chính vì vậy, việc tìm kiếm một giải pháp gia công chày đột chính xác chất lượng cao luôn là bài toán sống còn được các kỹ sư và nhà quản trị xưởng dập đặc biệt quan tâm.

Gia công chày đột chính xác là gì?

Gia công chày đột chính xác là quá trình sử dụng các phương pháp gia công cơ khí hiện đại như phay CNC, tiện CNC, mài phẳng, mài tròn chuyên dụng và cắt dây EDM để định hình các loại chày đột từ phôi thép hợp kim.

Chày đột là linh kiện chuyển động trong bộ khuôn gá, kết hợp với cối đột để thực hiện các nguyên công như cắt hình, đột lỗ, dập nổi, hoặc uốn cong tấm kim loại (thép, inox, nhôm, đồng). Do phải chịu lực va đập cực lớn và tần suất hoạt động liên tục (lên đến hàng trăm lần/phút), chày đột bắt buộc phải đạt độ chính xác kích thước ở mức micron và có độ cứng bề mặt tối ưu.

Phân loại chày đột phổ biến hiện nay:

• Chày đột lỗ tròn (Round Punches): Dùng để đột các lỗ tiêu chuẩn trên bảng mạch, tấm tôn, chi tiết máy.
• Chày đột hình học đặc biệt (Shape Punches): Chày hình chữ nhật, hình vuông, hình oval, hình lục giác hoặc biên dạng phức tạp theo bản vẽ.
• Chày đột bọc Titan (TiN, TiAlN Coated): Tăng cường độ cứng bề mặt và giảm ma sát, kéo dài tuổi thọ gấp 3 – 5 lần.
• Chày đột có lò xo gạt phôi (Ejector Punches): Giúp đẩy phôi thừa ra ngoài tự động, tránh kẹt khuôn.

Năng lực cốt lõi và hệ thống máy móc hiện đại tại xưởng cơ khí TNT Tech

Với nền tảng là một doanh nghiệp chuyên sâu về giải pháp tự động hóa và thiết bị công nghiệp, chúng tôi không chỉ đơn thuần là gia công theo bản vẽ có sẵn, mà còn mang đến cho khách hàng một giải pháp toàn diện. Đội ngũ kỹ sư của TNT Tech luôn sẵn sàng phân tích đặc tính vật liệu phôi dập của bạn (tôn, inox, đồng, nhôm) để từ đó tư vấn mác thép thích hợp nhất, góc cắt tối ưu nhất và độ hở khuôn chuẩn xác nhất nhằm triệt tiêu hoàn toàn các hiện tượng bavia, mẻ mũi chày hay kẹt phôi.

Để hiện thực hóa cam kết về chất lượng đạt chuẩn quốc tế, đáp ứng được các tiêu chuẩn kỹ thuật khắt khuyên từ các đối tác FDI Nhật Bản và Hàn Quốc, TNT Tech đã đồng bộ hóa quy trình sản xuất bằng hệ thống trang thiết bị tối tân:

• Công nghệ gia công CNC và mài chính xác: Xưởng sản xuất của chúng tôi được trang bị các dòng máy phay CNC, tiện CNC, máy mài tròn ngoài, mài phẳng chuyên dụng cùng hệ thống máy cắt dây EDM Sodick (Nhật Bản), đảm bảo dung sai biên dạng .

• Kiểm soát phôi và nhiệt luyện nghiêm ngặt: Toàn bộ phôi thép như SKD11, DC53, SKH51 (Thép gió) đều được nhập khẩu chính ngạch đầy đủ CO/CQ và trải qua quy trình tôi chân không khép kín để đạt độ cứng lý tưởng từ58 – 64HRC từ trong ra ngoài.

• Hệ thống đo lường chất lượng tinh vi: Trước khi đóng gói, 100% sản phẩm chày đột đều phải vượt qua bài kiểm tra độ đồng tâm, độ bóng bề mặt Ra 0.2 – 0.4μm và kích thước trên máy đo 2D, panme điện tử chuyên dụng.

Vật liệu chế tạo thép cao cấp

Chúng tôi nói không với phôi thép kém chất lượng, không rõ nguồn gốc. Các mác thép được TNT Tech sử dụng đều có chứng chỉ CO/CQ từ Đức, Nhật Bản, Đài Loan:

• Thép SKD11 (SLD – Hitachi): Dòng thép làm khuôn dập nguội phổ biến nhất, có độ chống mài mòn tốt, độ thấm tôi tuyệt vời và cân bằng giữa độ cứng và độ dai.
• Thép SKH51 / M2 (Thép gió – High-Speed Steel): Thích hợp cho các loại chày đột tốc độ cao, chịu nhiệt và chịu mài mòn cực tốt.
• Thép SKD61: Dùng cho các ứng dụng dập nóng hoặc cần độ dai va đập đặc biệt lớn.
• Hợp kim cứng (Tungsten Carbide): Dành cho các dây chuyền siêu dập, tuổi thọ chày có thể lên đến hàng triệu lần dập.

Quy trình gia công chày đột chuẩn ISO tại TNT Tech

Để đảm bảo tiến độ và chất lượng đồng đều cho mọi đơn hàng, TNT Tech áp dụng quy trình khép kín gồm 6 bước nghiêm ngặt:

1. Tiếp nhận và Phân tích bản vẽ: Kỹ sư TNT Tech tiếp nhận bản vẽ 2D/3D hoặc sản phẩm mẫu từ khách hàng. Tư vấn mác thép và dung sai phù hợp nhất để tối ưu chi phí.
2. Gia công thô (Turning & Milling): Tiện thô, phay định hình định vị và đầu chày, để lại lượng dư mài hợp lý.
3. Xử lý nhiệt (Nhiệt luyện chân không): Tôi và ram nhiều lần để đạt độ cứng và độ ổn định kích thước cao nhất.
4. Gia công tinh (Mài & Cắt dây EDM): Sử dụng máy mài CNC chuyên dụng để mài biên dạng, mài đường kính ngoài (OD), đảm bảo độ đồng tâm và độ bóng bề mặt.
5. Kiểm tra chất lượng (QC): Sử dụng các thiết bị đo lường chính xác như panme điện tử, máy đo 2D (Profile Projector), máy đo độ cứng để kiểm tra lại 100% kích thước trước khi đóng gói.
6. Đóng gói và Giao hàng: Thoa dầu chống gỉ, bọc màng xốp bảo vệ mũi chày và giao hàng tận nơi cho khách hàng.

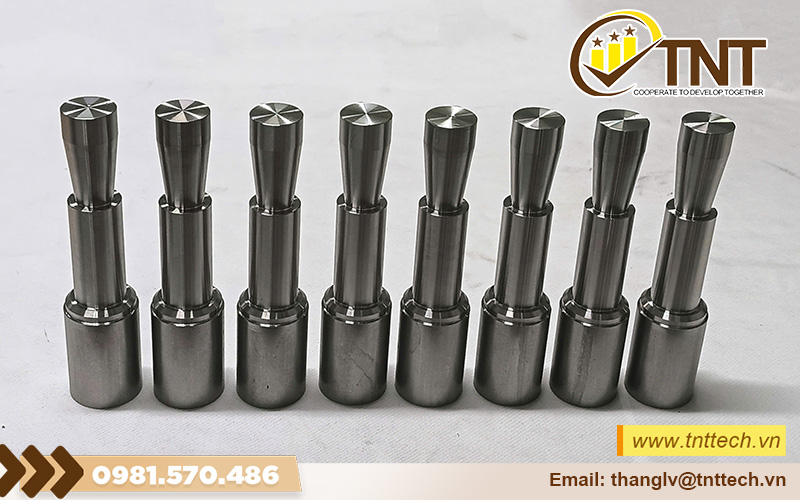

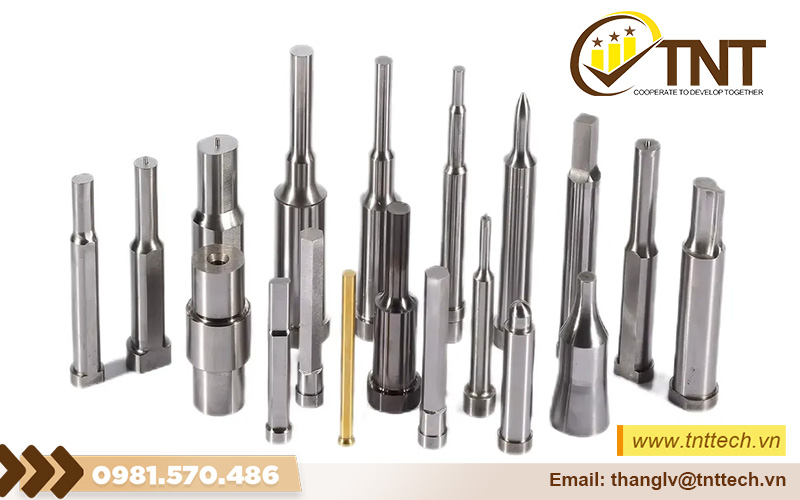

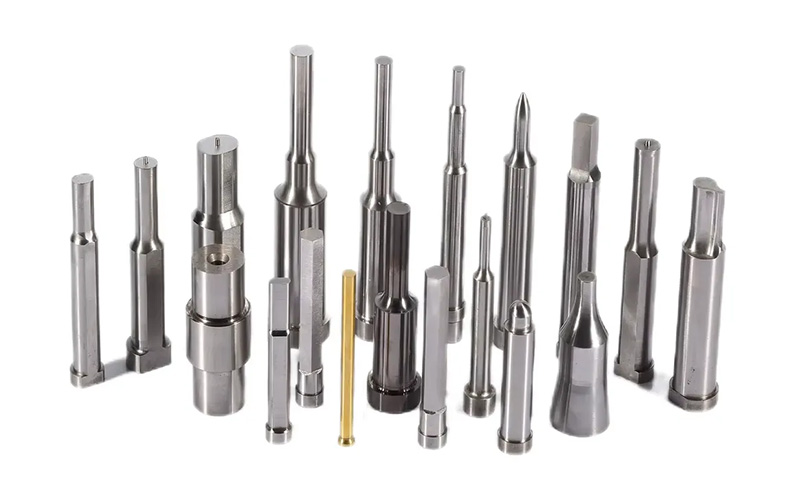

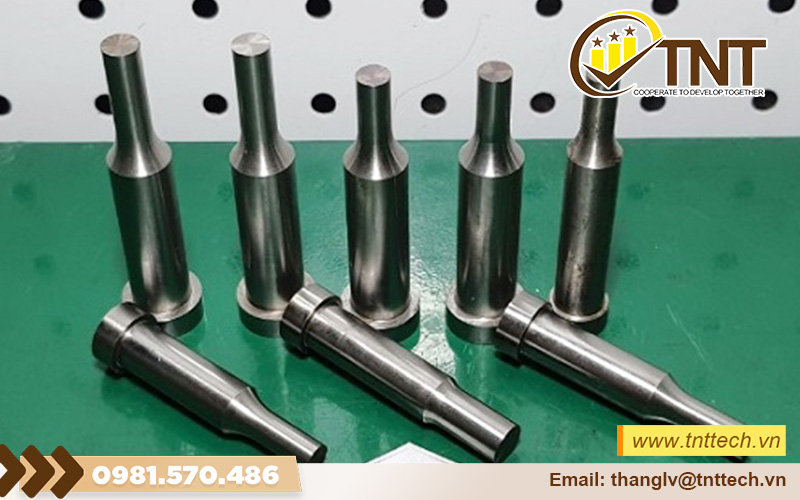

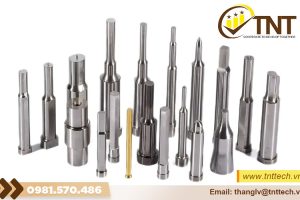

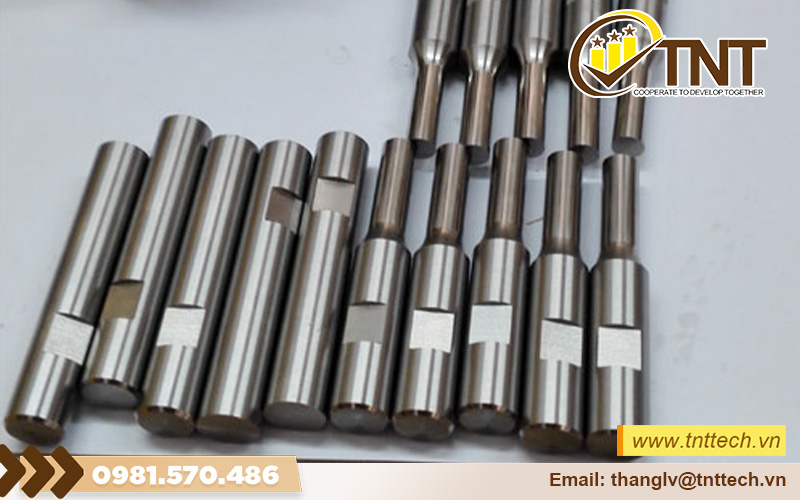

Một số hình ảnh sản phẩm chày đột thực tế được gia công tại TNT Tech

(Dưới đây là các dạng chày đột tiêu biểu mà TNT Tech thường xuyên gia công cho đối tác)

• Chày đột hình chữ nhật bo góc ứng dụng trong ngành dập vỏ định hình điện tử.
• Chày đột lỗ lục giác cho ngành sản xuất bu-lông, đai ốc, ốc vít cao cấp.
• Bộ chày cối đột dập liên hoàn (Progressive Die Components) với độ phức tạp cao.
• Kim đột, chày đột siêu nhỏ (Micro Punches) đường kính dưới 0.5mm.

Thông tin liên hệ chính thức để nhận tư vấn kỹ thuật và báo giá gia công

TNT Tech luôn sẵn sàng phục vụ và đáp ứng mọi đơn hàng gia công chày đột, kim đột, cối đột theo yêu cầu, theo catalog tiêu chuẩn (Misumi, Punch, Dayton,…) hoặc thiết kế tùy chỉnh theo phôi mẫu của quý khách hàng. Để nhận được sự hỗ trợ kỹ thuật nhanh chóng, khảo sát tận xưởng và bảng báo giá cạnh tranh nhất, quý đối tác vui lòng liên hệ với chúng tôi qua các kênh thông tin chính thức sau:

• Công ty CP Thiết bị Công nghiệp và Giải pháp Tự động hóa TNT Tech
• Địa chỉ văn phòng & xưởng sản xuất: Số 16, ngõ 296 đường Cựu Quán, Đức Thượng, Hoài Đức, Hà Nội.
• Số điện thoại (Hotline/Zalo): 0985 874 396
• Email trực tiếp bộ phận kinh doanh/kỹ thuật: thanglv@tnttech.vn
