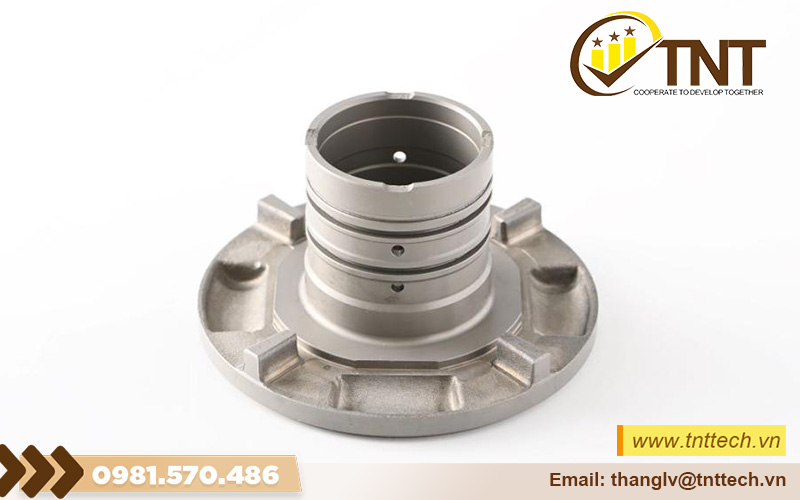

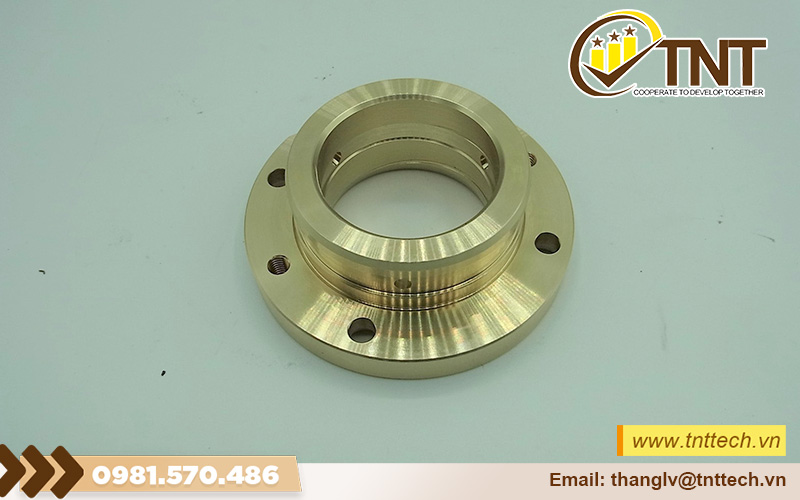

Mặt bích nối trục là một chi tiết cơ khí dùng để kết nối hai đầu trục hoặc trục với thiết bị truyền động, thiết bị làm việc thông qua liên kết bu lông hoặc chốt, nhằm truyền mô-men xoắn, lực dọc trục và giữ cho các chi tiết lắp ghép hoạt động đồng bộ, chính xác. Mặt bích nối trục thường có dạng đĩa tròn với lỗ trung tâm để lắp trục, quanh chu vi có các lỗ bu lông bố trí đều nhau để liên kết chắc chắn với mặt bích đối ứng hoặc với chi tiết cần truyền động. Tùy theo yêu cầu thiết kế và tải trọng làm việc, mặt bích nối trục có thể được chế tạo từ thép carbon, thép hợp kim, gang hoặc inox, và có thể đi kèm các rãnh then, chốt định vị hoặc tiện ren để tăng độ ổn định cho mối ghép. Sản phẩm này không chỉ giúp việc lắp ráp, tháo lắp trục trở nên nhanh chóng và thuận tiện hơn mà còn đảm bảo an toàn khi vận hành, giảm rung động và tăng tuổi thọ của hệ thống máy móc. Mặt bích nối trục được ứng dụng rộng rãi trong các ngành công nghiệp như cơ khí chế tạo máy, ô tô, máy công trình, hệ thống bơm nước, quạt công nghiệp, băng tải, và các dây chuyền sản xuất tự động đòi hỏi độ chính xác và độ bền cao.

Nhiệm vụ của mặt bích nối trục

Kết nối hai đoạn trục hoặc trục với thiết bị khác một cách chắc chắn, đảm bảo sự đồng bộ trong truyền động.
Truyền mô-men xoắn, lực dọc trục và lực ngang giữa các chi tiết một cách ổn định và hiệu quả.
Đảm bảo độ đồng tâm và độ thẳng giữa các trục hoặc giữa trục với thiết bị để hạn chế rung động và mài mòn.
Hỗ trợ tháo lắp, bảo trì và thay thế dễ dàng trong quá trình vận hành hoặc sửa chữa thiết bị.
Tăng độ cứng vững và độ ổn định cho toàn bộ hệ thống truyền động cơ khí.
Bảo vệ các chi tiết máy tránh khỏi hư hại do tải trọng lớn, lực va đập hoặc làm việc trong môi trường khắc nghiệt.
Giảm chi phí bảo dưỡng và nâng cao tuổi thọ cho hệ thống thiết bị nhờ khả năng truyền lực ổn định, chính xác.

Ứng dụng của mặt bích nối trục

Sử dụng trong hệ thống bơm công nghiệp để kết nối trục động cơ với bơm ly tâm, bơm hóa chất, bơm nước thải.
Ứng dụng trong các dây chuyền sản xuất tự động như dây chuyền đóng gói, lắp ráp ô tô, thực phẩm, điện tử để truyền động chính xác và ổn định.
Kết nối trục động cơ với máy nén khí, máy nén lạnh trong các hệ thống HVAC và công nghiệp nặng.
Lắp ráp thiết bị trong ngành dầu khí, khai thác mỏ để truyền tải lực và mô-men lớn cho các máy khoan, máy vận chuyển nguyên liệu.
Ứng dụng trong nhà máy xi măng, nhà máy thép, nhà máy nhiệt điện để kết nối motor với máy nghiền, máy sàng, băng tải công suất lớn.
Sử dụng trong hệ thống quạt công nghiệp, quạt thông gió nhằm kết nối động cơ và cánh quạt cho hiệu quả vận hành cao và bền bỉ.
Ứng dụng trong ngành đóng tàu và xe công trình để truyền động giữa các trục trong hệ thống lái, truyền lực.
Kết nối trục trong các hệ thống robot công nghiệp, máy CNC yêu cầu độ chính xác cao và khả năng chịu tải ổn định lâu dài.

Các tiêu chuẩn của mặt bích nối trục

Tiêu chuẩn kích thước mặt bích: Được quy định rõ về đường kính ngoài, đường kính lỗ trung tâm, số lượng và kích thước lỗ bu lông theo các tiêu chuẩn như DIN, ISO, JIS, ANSI.
Tiêu chuẩn vật liệu chế tạo: Thường sử dụng thép carbon, thép hợp kim, inox hoặc gang theo tiêu chuẩn ASTM A105, ASTM A182, hoặc tương đương để đảm bảo độ bền, khả năng chịu lực và chống ăn mòn.
Tiêu chuẩn dung sai và độ chính xác: Dung sai lắp ghép giữa mặt bích và trục thường theo cấp H7, h6 hoặc tương đương để đảm bảo độ đồng tâm và độ chắc chắn.
Tiêu chuẩn xử lý bề mặt: Yêu cầu bề mặt gia công đạt độ nhẵn Ra từ 1.6 μm đến 3.2 μm, có thể phủ thêm lớp sơn chống gỉ hoặc mạ kẽm để bảo vệ trong môi trường làm việc khắc nghiệt.
Tiêu chuẩn liên kết bu lông: Quy định về loại bu lông, bước ren, chiều dài ren và cấp bền (ví dụ: cấp bền 8.8, 10.9) theo tiêu chuẩn DIN EN ISO 898-1 hoặc TCVN tương ứng.
Tiêu chuẩn kiểm tra chất lượng: Sản phẩm phải qua kiểm tra kích thước, kiểm tra độ đồng tâm, kiểm tra bề mặt và kiểm tra cơ lý tính vật liệu theo tiêu chuẩn ISO 9001:2015 hoặc tiêu chuẩn nội bộ của nhà máy sản xuất.
Tiêu chuẩn lắp ghép và tháo lắp: Mặt bích phải đảm bảo khả năng tháo lắp nhanh chóng, thay thế dễ dàng mà vẫn duy trì độ bền và độ ổn định lâu dài trong quá trình vận hành.

Quy trình gia công tiện mặt bích nối trục

Bước 1: Chuẩn bị phôi và kiểm tra vật liệu

Lựa chọn phôi thép, gang hoặc inox phù hợp theo yêu cầu thiết kế, kiểm tra kích thước, khuyết tật vật liệu và làm sạch bề mặt phôi.
Bước 2: Cố định phôi lên máy tiện

Định vị chính xác phôi trên máy tiện bằng mâm cặp 3 chấu hoặc 4 chấu, đảm bảo độ đồng tâm và độ chắc chắn để gia công chính xác.
Bước 3: Tiện thô mặt ngoài và mặt đầu

Thực hiện tiện thô để tạo hình ban đầu cho mặt ngoài và mặt đầu của mặt bích, loại bỏ lớp dư vật liệu lớn để đạt kích thước gần đúng.
Bước 4: Tiện tinh mặt ngoài và mặt đầu

Tiếp tục tiện tinh bề mặt ngoài, mặt đầu để đạt kích thước, độ phẳng, độ đồng tâm và độ bóng theo yêu cầu bản vẽ kỹ thuật.
Bước 5: Tiện lỗ trung tâm

Khoan và tiện lỗ trục chính xác về kích thước và độ sâu, đảm bảo độ đồng tâm với mặt ngoài của mặt bích.
Bước 6: Gia công rãnh then (nếu có yêu cầu)

Thực hiện phay hoặc chuốt rãnh then để tạo mối ghép chống xoay giữa trục và mặt bích, tuân thủ đúng tiêu chuẩn kỹ thuật về kích thước.
Bước 7: Khoan và gia công lỗ bu lông

Xác định vị trí chính xác các lỗ bu lông trên mặt bích, thực hiện khoan lỗ và doa lỗ (nếu cần) để đạt độ chính xác cao.
Bước 8: Gia công tiện vát mép và tiện rãnh định vị (nếu có)

Tiện vát mép ngoài và mép lỗ để đảm bảo an toàn khi lắp ráp, tiện thêm các rãnh định vị theo thiết kế nếu yêu cầu.
Bước 9: Kiểm tra chất lượng sản phẩm

Đo kiểm đường kính ngoài, đường kính lỗ trục, độ phẳng mặt bích, độ đồng tâm và vị trí các lỗ bu lông bằng các dụng cụ đo chuyên dụng như panme, thước đo độ cao, máy đo 3D.
Bước 10: Xử lý bề mặt và hoàn thiện

Làm sạch dầu cắt gọt, xử lý bề mặt bằng cách mài, đánh bóng hoặc sơn phủ chống gỉ tùy theo yêu cầu của khách hàng.
Bước 11: Đóng gói và giao hàng

Bôi dầu bảo vệ chống gỉ, đóng gói sản phẩm đúng quy cách nhằm đảm bảo an toàn trong quá trình vận chuyển và lưu kho.

Lý do chọn mặt bích nối trục của Cơ khí TNT Tech

Thời gian gia công nhanh chóng: TNT Tech sở hữu hệ thống máy tiện CNC hiện đại, giúp rút ngắn thời gian sản xuất, đáp ứng các đơn hàng gấp mà vẫn đảm bảo chất lượng.
Độ chính xác cao: Mặt bích nối trục được gia công với độ chính xác về kích thước, độ đồng tâm và độ bền cơ học theo đúng tiêu chuẩn kỹ thuật quốc tế.
Chất lượng sản phẩm vượt trội: Chúng tôi kiểm soát nghiêm ngặt từ đầu vào nguyên vật liệu đến quy trình sản xuất và kiểm tra thành phẩm, đảm bảo độ ổn định và tuổi thọ cao cho sản phẩm.
Quy trình sản xuất khép kín: TNT Tech thực hiện tất cả các công đoạn từ tiện, phay, khoan đến kiểm tra chất lượng nội bộ, giúp tối ưu chi phí và đảm bảo tiến độ giao hàng.
Chính sách bảo hành và hỗ trợ sau bán hàng chuyên nghiệp: Cam kết bảo hành sản phẩm theo đúng thỏa thuận, hỗ trợ kỹ thuật kịp thời, giúp khách hàng yên tâm trong suốt quá trình sử dụng.
Máy móc thiết bị hiện đại: Đầu tư đồng bộ hệ thống máy tiện CNC, máy đo 3D, máy phay CNC để phục vụ các yêu cầu gia công từ đơn giản đến phức tạp.
Kinh nghiệm thực tiễn phong phú: Với nhiều năm kinh nghiệm cung cấp mặt bích cho các ngành công nghiệp nặng, dây chuyền sản xuất lớn, TNT Tech hiểu rõ từng yêu cầu kỹ thuật đặc thù.
Đội ngũ nhân sự chuyên môn cao: Đội ngũ kỹ sư thiết kế và kỹ thuật viên gia công tay nghề giỏi, sẵn sàng tư vấn, thiết kế và sản xuất theo yêu cầu riêng biệt của từng khách hàng.
Giá thành cạnh tranh – Linh hoạt theo yêu cầu: TNT Tech tối ưu chi phí sản xuất giúp khách hàng luôn nhận được sản phẩm chất lượng cao với giá thành hợp lý nhất.

Công ty gia công chi tiết máy uy tín:

Cơ khí chính xác TNT Tech là một trong những doanh nghiệp có kỹ năng gia công chi tiết máy chất lượng cao, giá thành hợp lý. Chúng tôi có thể sản xuất các linh kiện, chi tiết, thiết bị phụ tùng máy móc, gia công các sản phẩm phục vụ công nghiệp, các thiết bị y tế,… với chất lượng tốt, chi phí tối ưu nhất.
