Trong các hệ thống đường ống công nghiệp, mặt bích (Flange) là một trong những phương pháp kết nối phổ biến nhất. Mặt bích giúp liên kết các đoạn ống, van, thiết bị và phụ kiện lại với nhau một cách chắc chắn, đồng thời cho phép tháo lắp và bảo trì dễ dàng.

Tùy theo yêu cầu áp suất, nhiệt độ, môi trường làm việc và phương pháp lắp đặt, mặt bích được thiết kế với nhiều cấu tạo khác nhau. Trong thực tế sản xuất và lắp đặt, các loại mặt bích phổ biến gồm:

• Mặt bích cổ hàn (Weld Neck Flange)
• Mặt bích hàn đúc (Socket Weld Flange)
• Mặt bích ren (Threaded Flange)
• Mặt bích mù (Blind Flange)
• Mặt bích hàn trượt (Slip-on Flange)

Dưới đây là phân tích chi tiết từng loại.

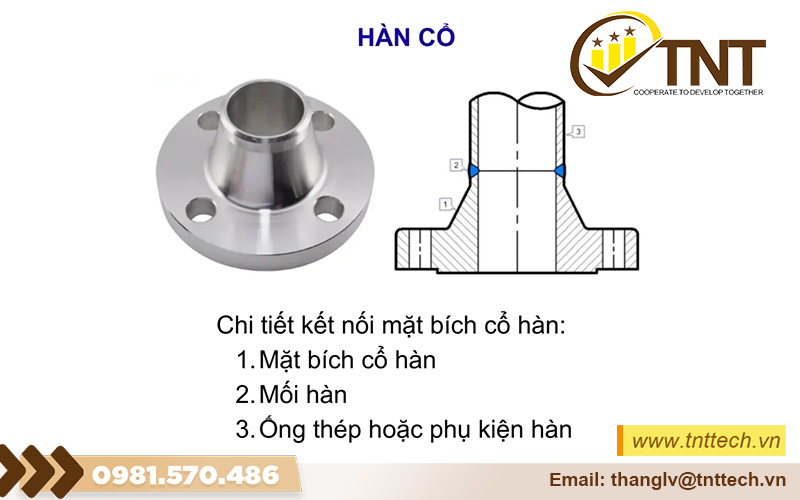

Mặt Bích Cổ Hàn (Weld Neck Flange)

Cấu tạo

Mặt bích cổ hàn có phần cổ dài dạng côn nối từ mặt bích đến đường ống. Phần cổ này giúp truyền tải lực và giảm tập trung ứng suất tại vị trí mối hàn.

Các bộ phận chính gồm:

1. Mặt bích cổ hàn
2. Mối hàn nối với ống
3. Đường ống hoặc phụ kiện

Tính năng

Ưu điểm lớn nhất của mặt bích cổ hàn là khả năng chịu áp suất và nhiệt độ cao. Thiết kế cổ dài giúp phân tán ứng suất tốt hơn so với các loại bích khác.

Ngoài ra:

• Độ kín cao
• Khả năng chống rung tốt
• Giảm nguy cơ nứt mối hàn

Ứng dụng

Loại bích này thường được sử dụng trong:

• Nhà máy hóa chất
• Hệ thống dầu khí
• Nhà máy điện
• Hệ thống áp suất cao
• Đường ống nhiệt độ cao

Cách sử dụng

Ống được hàn đối đầu (Butt weld) với cổ bích. Mối hàn này đảm bảo độ bền cơ học cao và dòng chảy trong ống không bị cản trở.

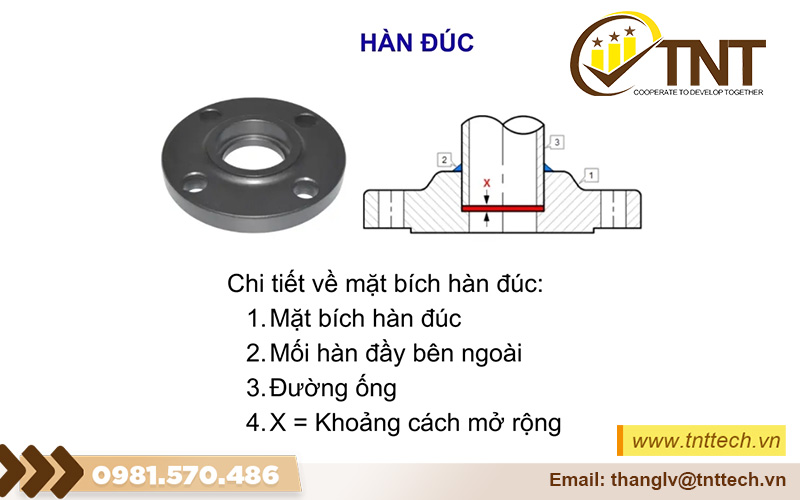

Mặt Bích Hàn Đúc (Socket Weld Flange)

Cấu tạo

Mặt bích hàn đúc có lỗ dạng hốc (socket) để đưa đầu ống vào trong. Sau đó mối hàn được thực hiện ở phía ngoài.

Các thành phần gồm:

1. Mặt bích hàn đúc
2. Mối hàn bên ngoài
3. Đường ống

Tính năng

So với bích cổ hàn, bích hàn đúc:

• Dễ lắp đặt hơn
• Không cần căn chỉnh phức tạp
• Phù hợp với đường ống nhỏ

Tuy nhiên khả năng chịu tải thường thấp hơn so với bích cổ hàn.

Ứng dụng

Mặt bích hàn đúc thường được sử dụng trong:

• Hệ thống đường ống nhỏ
• Hệ thống áp suất trung bình
• Hệ thống hơi
• Hệ thống dẫn chất lỏng

Đặc biệt phổ biến với ống đường kính nhỏ (NPS ≤ 2 inch).

Cách sử dụng

Ống được đưa vào hốc bích và hàn bên ngoài để cố định. Phương pháp này giúp đảm bảo độ kín nhưng vẫn giữ được tính đơn giản trong lắp đặt.

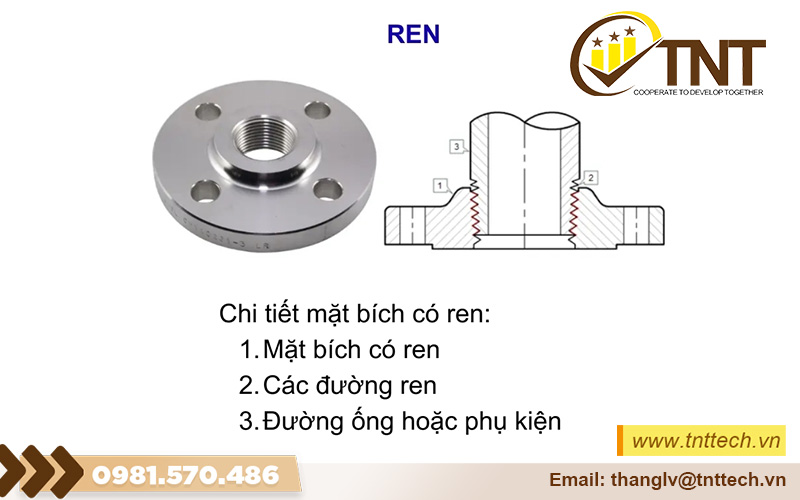

Mặt Bích Ren (Threaded Flange)

Cấu tạo

Mặt bích ren được thiết kế với ren trong, cho phép kết nối trực tiếp với đường ống ren.

Các bộ phận gồm:

1. Mặt bích ren
2. Đường ren kết nối
3. Đường ống hoặc phụ kiện

Tính năng

Ưu điểm nổi bật của mặt bích ren là:

• Không cần hàn
• Lắp đặt nhanh
• Dễ tháo lắp bảo trì

Tuy nhiên loại bích này thường không phù hợp với áp suất hoặc nhiệt độ quá cao.

Ứng dụng

Mặt bích ren được dùng nhiều trong:

• Hệ thống cấp nước
• Hệ thống khí nén
• Hệ thống phòng cháy chữa cháy
• Đường ống nhỏ

Đặc biệt hữu ích trong môi trường không cho phép hàn như khu vực dễ cháy nổ.

Cách sử dụng

Ống được vặn ren trực tiếp vào bích, sau đó kết nối với bích đối diện bằng bulong và gioăng làm kín.

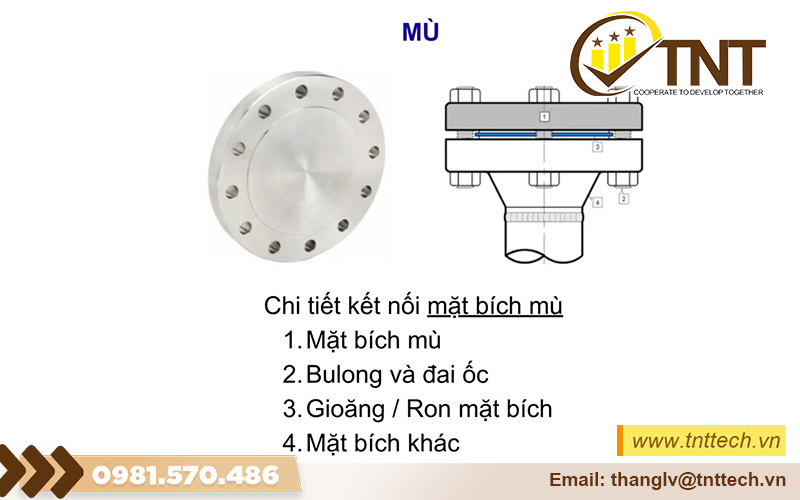

Mặt Bích Mù (Blind Flange)

Cấu tạo

Mặt bích mù là tấm bích đặc, không có lỗ ở giữa. Nó được dùng để bịt kín đầu đường ống.

Các thành phần:

1. Mặt bích mù
2. Bulong và đai ốc
3. Gioăng (ron) làm kín
4. Mặt bích đối diện

Tính năng

Mặt bích mù có khả năng:

• Chịu áp lực cao
• Bịt kín hoàn toàn đường ống
• Cho phép tháo lắp để kiểm tra hệ thống

Do không có lỗ trung tâm, bích mù thường chịu áp lực tốt hơn các loại bích khác.

Ứng dụng

Mặt bích mù thường được dùng trong:

• Kết thúc đường ống
• Kiểm tra áp suất
• Bảo trì hệ thống
• Tạm thời đóng hệ thống

Cách sử dụng

Mặt bích mù được lắp vào đầu bích của đường ống bằng bulong và gioăng làm kín để đảm bảo không rò rỉ.

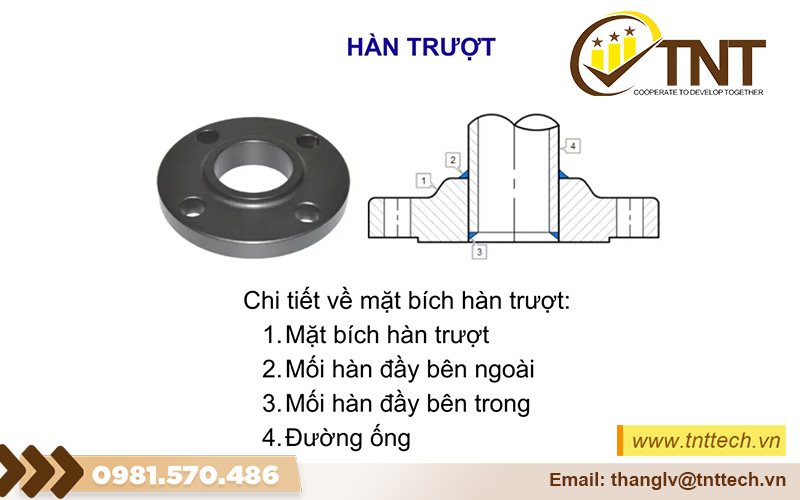

Mặt Bích Hàn Trượt (Slip-On Flange)

Cấu tạo

Mặt bích hàn trượt có lỗ lớn hơn đường kính ống, cho phép ống trượt qua bích trước khi hàn.

Các thành phần gồm:

1. Mặt bích hàn trượt
2. Mối hàn bên ngoài
3. Mối hàn bên trong
4. Đường ống

Tính năng

So với bích cổ hàn, bích hàn trượt:

• Dễ lắp đặt
• Chi phí thấp
• Không yêu cầu độ chính xác cao khi cắt ống

Tuy nhiên độ bền thường thấp hơn bích cổ hàn.

Ứng dụng

Mặt bích hàn trượt được sử dụng phổ biến trong:

• Hệ thống áp suất thấp
• Hệ thống nước
• Hệ thống HVAC
• Các hệ thống đường ống công nghiệp thông thường

Cách sử dụng

Ống được trượt qua mặt bích, sau đó hàn cả phía trong và ngoài để đảm bảo độ chắc chắn.

Kết Luận

Mỗi loại mặt bích được thiết kế để đáp ứng những yêu cầu kỹ thuật khác nhau trong hệ thống đường ống công nghiệp.

• Bích cổ hàn: chịu áp suất cao, độ bền lớn
• Bích hàn đúc: dùng cho ống nhỏ, lắp đặt đơn giản
• Bích ren: không cần hàn, dễ tháo lắp
• Bích mù: bịt kín đường ống
• Bích hàn trượt: chi phí thấp, lắp đặt nhanh

Việc lựa chọn đúng loại mặt bích không chỉ đảm bảo độ kín và độ bền của hệ thống, mà còn giúp tối ưu chi phí lắp đặt và bảo trì.
