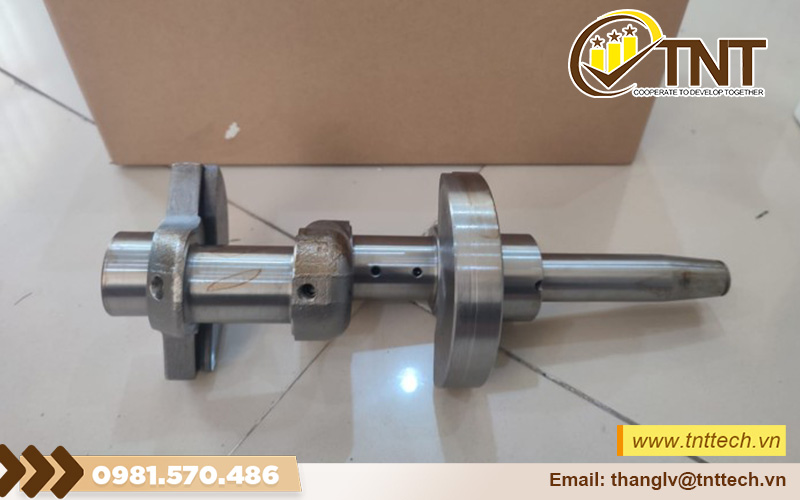

Gia công chi tiết trục lệch tâm

Trong ngành cơ khí và chế tạo máy, trục lệch tâm là chi tiết có vai trò đặc biệt quan trọng trong việc truyền chuyển động quay không đồng tâm, tạo dao động, rung, hoặc điều khiển hành trình cơ học. Để đảm bảo vận hành chính xác và ổn định, việc gia công trục lệch tâm đòi hỏi công nghệ tiên tiến và tay nghề cao.

TNT Tech là đơn vị hàng đầu trong lĩnh vực gia công chi tiết trục lệch tâm theo yêu cầu, đảm bảo đúng kỹ thuật – đúng bản vẽ – đúng tiến độ với giá cả hợp lý.

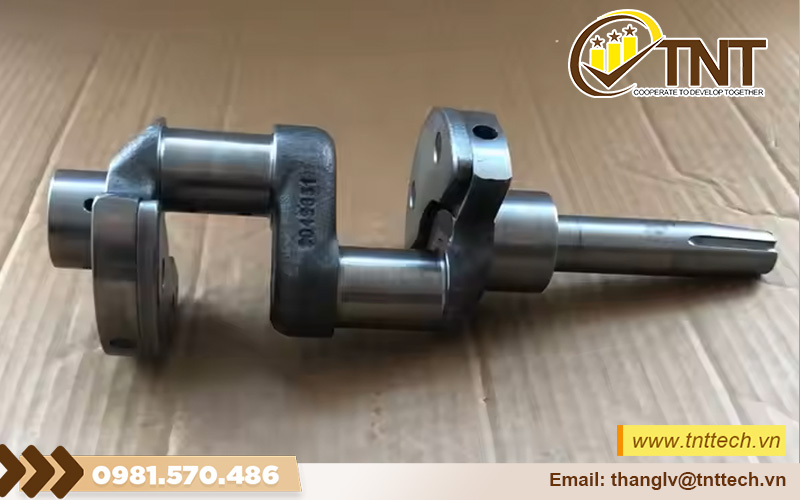

Trục Lệch Tâm Là Gì?

Trục lệch tâm là một dạng trục cơ khí có tâm quay không trùng với trục hình học chính của chi tiết. Điều này có nghĩa là phần quay của trục sẽ tạo ra chuyển động dao động hoặc lắc, thay vì quay tròn đều như trục thông thường.

Trục lệch tâm thường có cấu tạo gồm:

• Phần trục chính để truyền momen
• Một hoặc nhiều đoạn trục có tâm quay lệch (gọi là cổ lệch tâm)
• Gối đỡ, then hoa, rãnh then, hoặc mặt lắp khớp khác

Loại trục này thường được sử dụng trong các cơ cấu quay lệch như máy nén khí piston, máy dập lệch tâm, máy ép thủy lực, máy rung sàng, hệ thống truyền động phi tuyến tính, v.v.

Vai Trò Và Ứng Dụng Của Trục Lệch Tâm

Vai trò kỹ thuật:

• Tạo chuyển động dao động thay vì quay đều
• Thay đổi hành trình hoặc lực tác động theo chu kỳ
• Chuyển đổi chuyển động quay thành tịnh tiến không tuyến tính
• Góp phần cân bằng lực quán tính trong hệ truyền động

Ứng dụng thực tế:

• Máy ép lệch tâm, máy cắt dập cơ khí
• Máy sàng rung, máy nghiền nguyên liệu
• Máy bơm piston, máy nén khí
• Hệ thống truyền động thủy lực, khí nén công nghiệp
• Động cơ đốt trong – piston lệch tâm
• Thiết bị đo rung, cân bằng động

Một trục lệch tâm chính xác giúp thiết bị vận hành êm ái, giảm rung lắc sai lệch và tăng tuổi thọ cho toàn bộ hệ thống cơ khí.

Yêu Cầu Kỹ Thuật Khi Gia Công Trục Lệch Tâm

Gia công trục lệch tâm phức tạp hơn nhiều so với trục đồng tâm, bởi yêu cầu định vị chính xác giữa các đoạn trục có trục tâm khác nhau. Các yêu cầu bắt buộc bao gồm:

Chi tiết gia công của chúng tôi đảm bảo 4 yếu tố :

• Độ chính xác về kích thước.
• Độ chính xác về hình dáng hình học.
• Độ chính xác về vị trí tương quan.
• Độ chính xác về chất lượng bề mặt chi tiết gia công.

Phục hồi trục lệch tâm:

Trục được phục hồi bằng công nghệ mạ crôm cứng phủ bề kim loại, sau đó gia công để đạt kich thước, độ cứng và độ bóng theo yêu cầu kỹ thuật.

• Độ chính xác về hình dáng hình học như độ côn, độ ô van của các trục nằm trong giới hạn 0,25~0,5 dung sai đường kính cổ trục.
• Bảo đảm dung sai chiều dài mỗi bậc trục trong khoảng 0,05~0,2 mm.
• Độ đảo của các cổ trục lắp ghép không vượt quá 0,01~0,03 mm.
• Độ không song song của các rãnh then hay then hoa đối với tâm trục không vượt quá 0,01 mm trên 100mm chiều dài.

Độ nhám của các cổ trục lắp ghép đạt Ra = 1,25 ~ 1,16, của các mặt đầu Rz = 40 ~ 20 và bề mặt không lắp ghép Rz = 80 ~ 40

Về độ chính xác:

• Độ lệch tâm phải đúng theo bản vẽ, thường từ 0.5mm đến 10mm
• Độ đồng trục giữa các đoạn trục (tính theo chuẩn lệch): sai số ≤ ±0.01mm
• Độ tròn và độ nhẵn bề mặt sau khi tiện hoặc mài: Ra ≤ 1.6μm

Về độ bền:

• Phải chịu được momen xoắn lớn, tải trọng dao động liên tục
• Chống mài mòn tốt, không nứt gãy sau thời gian sử dụng dài
• Có thể xử lý nhiệt luyện (tôi, ram) để tăng độ cứng (45–60 HRC)

Vật liệu phổ biến:

• Thép hợp kim C45, S45C, 40Cr, SCM440
• Inox chịu mài mòn: SUS304, SUS420
• Gang cầu, gang xám cho máy rung hoặc sàng công suất lớn

Quy Trình Gia Công Trục Lệch Tâm Tại TNT Tech

TNT Tech có kinh nghiệm nhiều năm trong gia công các loại trục khó như trục răng, trục bậc, trục then hoa, và đặc biệt là trục lệch tâm. Chúng tôi áp dụng quy trình khép kín như sau:

Bước 1: Tiếp nhận yêu cầu và phân tích bản vẽ

• Nhận bản vẽ kỹ thuật hoặc mẫu thực tế
• Đánh giá tâm lệch, chiều dài, vật liệu, yêu cầu lắp ghép
• Tư vấn tối ưu bản vẽ nếu khách chưa có sẵn thiết kế 3D

Bước 2: Lập trình gia công CNC

• Sử dụng phần mềm CAM để lập trình đường dao phù hợp
• Đảm bảo định vị trục lệch bằng đồ gá đặc biệt hoặc máy tiện CNC 4 trục

Bước 3: Gia công thô – tiện/phay sơ bộ

• Tiện trục chính, tiện cổ trục lệch theo tọa độ xác định
• Khoan, taro lỗ then hoặc phay mặt lắp bánh răng

Bước 4: Gia công tinh & xử lý nhiệt

• Mài cổ trục bằng máy mài chuyên dụng để đạt độ tròn cao
• Tôi, ram hoặc thấm cacbon để tăng độ cứng và chống mài mòn
• Kiểm tra bằng máy CMM để xác nhận độ lệch tâm

Bước 5: Kiểm tra chất lượng & hoàn thiện

• Kiểm tra kích thước, độ cứng, độ đồng tâm
• Sản phẩm hoàn thiện sẽ được đóng gói kèm phiếu kiểm tra chất lượng

TNT Tech – Đối Tác Tin Cậy Trong Gia Công Cơ Khí Chính Xác

Vì sao nên chọn TNT Tech để gia công trục lệch tâm?

✅ Đội ngũ kỹ thuật giàu kinh nghiệm: Đã thực hiện hàng trăm sản phẩm trục lệch tâm cho các doanh nghiệp cơ khí, công nghiệp nặng, đóng tàu, sản xuất máy ép, máy nén khí.

✅ Hệ thống máy CNC hiện đại: Máy tiện CNC 4 trục, máy phay CNC, máy mài tròn và máy đo tọa độ CMM 3D.

✅ Hỗ trợ thiết kế bản vẽ nếu khách hàng chưa có file CAD hoặc cần thiết kế theo mẫu.

✅ Nhận sản xuất số lượng ít hoặc gia công theo đơn đặt hàng OEM, linh hoạt chi phí.

✅ Báo giá nhanh – giao hàng đúng hẹn – cam kết chất lượng bảo hành.
